Termowizjer USB RF serii TCK do testowania profili lutowania reflow PCB w montażu elektronicznym

Ekran dotykowy USB RF TCK Series Thermal Profiler for Reflow Soldering Oven Temperature Profile Testing Produkcja PCB Electronic Assembly

Wprowadzenie produktu

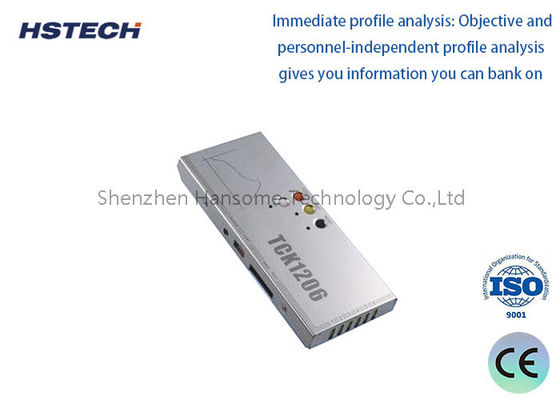

Profilator termiczny serii TCK jest profesjonalnym sprzętem profilowania temperatury zbudowanym do produkcji SMT i montażu elektronicznego.Wyposażony w obsługę ekranu dotykowego obsługuje zarówno bezprzewodowe przesyłanie danych USB, jak i RFProfilator termiczny dokładne rejestruje krzywą temperatury w czasie rzeczywistym, gdy produkty przechodzą przez piec z powrotem.Operatorzy mogą sprawdzać parametry temperatury bezpośrednio na ekranie dotykowym lub eksportować dane z badań w celu dalszej analizyPomaga inżynierom weryfikować wydajność pieca reflow, zoptymalizować profil lutowania i uniknąć wadliwych połączeń lutowniczych podczas produkcji zespołu PCB.

Standardowy skład

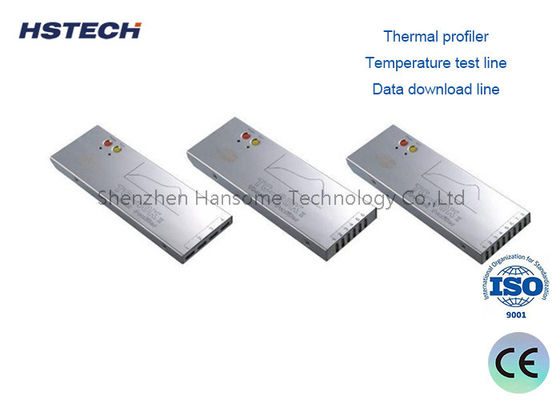

1. Profilator termiczny
2. Pudełko izolacyjne
3. Linia badawcza temperatury
4. Linia pobierania danych
5. Ładowarka
6. Taśma klejąca o wysokiej temperaturze
7. Oprogramowanie CD
8. ️ + ️ śrubokręt
9. Pincetki
10. Rękawiczki izolacyjne
11. Włókna lutowe
12. Nożyczki
13. Pudełko przyrządów
14. Podręcznik
15. Świadectwo o przyjęciu
16. Odbiornik RF (wybierz skład)
17. System testowania fal (wybierz skład)

Główne specyfikacje techniczne

1. Termopara: termopara typu K
2. Interwał pobierania próbek:0.05sec---600sec Ustawione z oprogramowaniem
3. Dane rejestracyjne:80000 punktów/kanał, może rejestrować 20 zestawów profilu
4. Rozdzielczość: 0,1°C
5. Zakres pomiaru temperatury: 0 ∼ 1000°C
6. Dokładność pomiaru temperatury: ±1,0°C
7. Całkowita moc: ≤ 120 mW
8. napięcie robocze:3.6VDC, akumulator do ładowania
9. Wymiary: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. Izolacyjna skrzynia:245(L) × 100(W) × 30(H) mm
11. Tryb uruchomienia: ręczny, określony czas lub określona temperatura
12. Tryb rejestracji: Monitor/Rejestracja
13. Tryb podłączenia:USB/RF
14. Wersja oprogramowania:Profilermanager 2.0

Menedżer biblioteki produktów

Menedżer biblioteki maszynowej

Menedżer Biblioteki Solder

Menedżer biblioteki przepisów

Analiza danych

PWI

Czasy temperatury szczytowej, czasy nadmiaru temperatury.

Czas pomiędzy tempem a reflowem

Pochylenie pomiędzy tempem (reflow)

Pochylenie pomiędzy czasami (Wow)

Wszechstronne scenariusze zastosowań

Profilator termiczny serii TCK jest bardzo elastyczny, spełniając kluczowe role w szerokim spektrum gałęzi przemysłu:

• Zgromadzenie elektroniczne SMT/DIP: Niezbędne do optymalizacji temperatury pieca reflow i lutowania falowego w celu zapobiegania defektom, takim jak koła lutowania na zimno lub wstrząs cieplny składników.
• Powierzchnia węglowa: Precyzyjne śledzenie temperatury w procesach powlekania proszkiem, farb antyprzylepnych i utwardzania farb samochodowych.
• Produkcja energii słonecznej i szkła: Monitorowanie profili termicznych w procesach laminowania paneli słonecznych, hartowania szkła i grzania.
• Przemysłowe utwardzanie i obróbka cieplna: Dokładne profilowanie do utwardzania żywicą epoksydową, pieczenia farbami UV, spiekania emalii i obróbki cieplnej stopów aluminium.

Dlaczego wybrać nasz termoprofiler z serii TCK?

Rozumiemy, że profilowanie termiczne jest podstawą kontroli jakości procesów.W przeciwieństwie do podstawowych logerów danych, nasz profiler aktywnie pomaga zoptymalizować proces poprzez dostarczanie wglądu poprzez metryki PWI i symulowane regulacje krzywej.długowieczny akumulator do ładowania, oraz kompleksowy zestaw akcesoriów (w tym taśma wysokotemperaturowa, pincetka i rękawiczki izolacyjne),Seria TCK jest zaprojektowana tak, aby zmaksymalizować efektywność operacyjną i zminimalizować zmienność procesów..

Gotowy do udoskonalenia swojego procesu termicznego?

/Nie pozwól, by zmiany temperatury /skompromitowały jakość lub wydajność Twojego produktu.demonstracje oprogramowaniaNiech nasz zespół inżynierów pomoże Ci osiągnąć idealną krzywą termiczną dla linii produkcyjnej.
