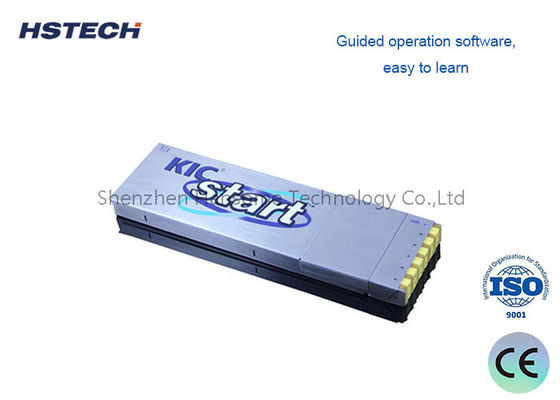

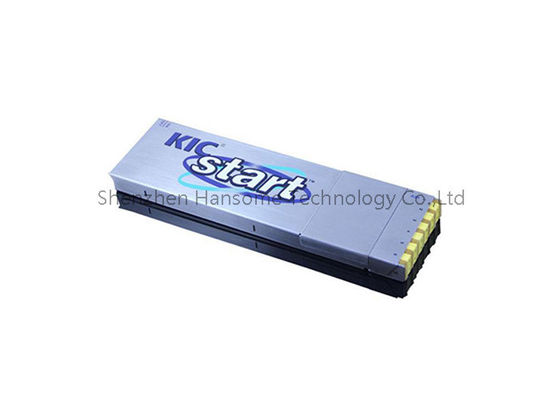

Seria TCK Termiczny Profiler SMT z Transceiverem RF, Rozdzielczość 0.1C i Taśma Klejąca Wysokotemperaturowa

Profilator termiczny serii TCK to profesjonalne urządzenie do profilowania temperatury o wysokiej precyzji specjalnie zaprojektowane do pieca SMT i monitorowania przemysłowych procesów termicznych.Jako podstawowe urządzenia profilowania termicznego do produkcji elektroniki, ten tester profilu termicznego obsługuje wielokanałowe synchroniczne zbieranie temperatury, z 80000 punktami danych na kanał i ultra wysoką rozdzielczością temperatury 0,1°C,zapewnienie pełnego i dokładnego rejestrowania całej krzywej temperatury ogrzewania i chłodzenia partii produkcyjnych.

Wyposażony w wbudowany moduł nadajnika RF, profil termiczny pieca reflow realizuje stabilną bezprzewodową transmisję danych, obsługując przeglądanie danych w czasie rzeczywistym i przechowywanie danych w trybie offline.Zestawione z profesjonalną taśmą klejącą o wysokiej temperaturze, może mocno mocować termopary na płytkach PCB i kawałkach roboczych, dostosowując się do środowisk przemysłowych o wysokiej temperaturze bez upadku lub awarii.kalibracja procesu i optymalizacja jakości różnych urządzeń przetwarzania cieplnego, jest niezbędnym narzędziem do testowania precyzji w standaryzowanych liniach produkcyjnych SMT.

1. Profilator termiczny
2. Pudełko izolacyjne
3. Linia badawcza temperatury
4. Linia pobierania danych
5. Ładowarka
6. Taśma klejąca o wysokiej temperaturze
7. Oprogramowanie CD
8. ️ + ️ śrubokręt
9. Pincetki
10. Rękawiczki izolacyjne
11. Włókna lutowe
12. Nożyczki
13. Pudełko przyrządów
14. Podręcznik
15. Świadectwo o przyjęciu
16. Odbiornik RF (wybierz skład)
17. System testowania fal (wybierz skład)

1. Termopara: termopara typu K
2. Interwał pobierania próbek:0.05sec---600sec Ustawione z oprogramowaniem
3. Dane rejestracyjne:80000 punktów/kanał, może rejestrować 20 zestawów profilu
4. Rozdzielczość: 0,1°C
5. Zakres pomiaru temperatury: 0 ∼ 1000°C
6. Dokładność pomiaru temperatury: ±1,0°C
7. Całkowita moc: ≤ 120 mW
8. napięcie robocze:3.6VDC, akumulator do ładowania
9. Wymiary: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. Izolacyjna skrzynia:245(L) × 100(W) × 30(H) mm
11. Tryb uruchomienia: ręczny, określony czas lub określona temperatura
12. Tryb rejestracji: Monitor/Rejestracja
13. Tryb podłączenia:USB/RF
14. Wersja oprogramowania:Profilermanager 2.0

• PWI
• Czasy temperatury szczytowej, czasy nadmiaru temperatury.
• Czas pomiędzy tempem a reflowem
• Pochylenie pomiędzy tempem (reflow)
• Pochylenie pomiędzy czasami (Wow)

• Weryfikacja procesu odtwarzania SMT:Określenie i weryfikacja optymalnych parametrów wchłaniania, szczytu i TAL (Time Above Liquidus) dla wprowadzania nowych produktów (NPI).
• Włokowe i selektywne lutowanie:Należy monitorować gradienty podgrzewania i temperaturę lutownicy, aby zapobiec zimnym złączkom lub delaminacji PCB.
• Procesy utwardzania i wiązania:Profili UV/piece o cieplnym utwardzaniu do zastosowań pod napełnieniem, pokrycia konformalnego i łączenia kleju.
• Elektronika motoryzacyjna i lotnicza:Generuj audytowalne zapisy termiczne wymagane przez IATF 16949, AS9100 i inne systemy zarządzania jakością.
• Produkcja kontraktowa (EMS):Szybka weryfikacja przejścia między zadaniami klienta w celu zapewnienia spójności wyników pierwszego przejścia.
• Analiza awarii i badania i rozwój:Diagnozuj problemy z układem nagrobnym, odwodnieniem lub mokrością poprzez korelację danych termicznych z mapami wad.

1. Prawdziwa globalna zgodność:Powszechne ładowanie napięcia, metryczne/imperialne przełączanie i oprogramowanie wielojęzyczne eliminują bariery regionalne.
2. Niski koszt posiadania:Wymienne osłony cieplne i połączacze termopłynów do obsługi terenowej zmniejszają długoterminowe koszty w porównaniu z konkurentami z zamkniętymi jednostkami.
3. Oprogramowanie używające twojego języka:Intuicyjny interfejs użytkownika wymaga minimalnego szkolenia; wbudowany PWI eliminuje domysły, dzięki czemu operatorzy, a nie tylko inżynierowie, mogą z pewnością zwalidować profile.
4. Odporność łańcucha dostaw:Standaryzowane komponenty i globalne partnerstwa w zakresie kalibracji zapewniają szybkie rozwiązania, unikając długotrwałych przestojów w oczekiwaniu na naprawę w fabryce.
5. Rodzina skalowalnych produktów:Rozpocznij od TCK-3 dla podstawowych linii i przejdź do TCK-12 dla złożonych płyt motoryzacyjnych, wszystkie wykorzystując tę samą platformę oprogramowania i akcesoria.

Przestań zgadywać i zacznij profilować.Poproś o bezpłatną ocenę jednostki demolub pobierz raport o profilu termicznym, aby zobaczyć serię TCK w akcji.Nasi inżynierowie aplikacji są gotowi pomóc wybrać odpowiednią konfigurację kanału i osłony cieplnej dla konkretnej złożoności pieca i tablicy.
