PT100 PUR Jetting Valve HS PF PUR30CC Hot Melt Dispensing Valve do montażu SMT FPC PCB

Zawór natryskowy PT100 PUR HS PF PUR30CC - precyzyjny zawór natryskowy bezdotykowy do montażu elektronicznego SMT FPC PCB, do kleju poliuretanowego topliwego

Wprowadzenie produktu

Zawór natryskowy PUR HS‑PF‑PUR30CC to bezdotykowy, szybki zawór natryskowy topliwy, przeznaczony do precyzyjnej automatyki przemysłowej. Wyposażony w moduł czujnika temperatury PT100, ten zawór natryskowy PUR zapewnia stabilne ogrzewanie kleju topliwego PUR, eliminując uszkodzenia elementów obrabianych podczas dozowania. Zaprojektowany do kartuszy kleju o pojemności 30 cm3, umożliwia natryskiwanie ultra-drobnych kropli i linii bez kontaktu z podłożem. Może być bezproblemowo zintegrowany z większością platform ruchowych, szeroko stosowany w precyzyjnych procesach montażu SMT, FPC i PCB. Jako kluczowy element dozujący, rozwiązuje powszechne problemy, takie jak niejednorodna ilość dozowanego kleju, zarysowania elementów obrabianych i częste blokowanie kleju w tradycyjnych systemach dozowania kontaktowego.Posiada następujące główne cechy i funkcje:

Precyzyjne natryskiwanie: Zawór natryskowy PUR wykorzystuje zaawansowaną technologię natryskiwania do bardzo precyzyjnego kontrolowania ilości, prędkości i pozycji wtrysku kleju. Ta dokładność sprawia, że nadaje się do zastosowań wymagających precyzyjnego nakładania kleju, takich jak mocowanie i uszczelnianie precyzyjnych komponentów.

1. Regulacja i programowanie: Urządzenie posiada regulowane parametry natryskiwania, takie jak ciśnienie natrysku kleju, czas natrysku kleju i tryb natrysku kleju. Umożliwia to operatorom precyzyjne dostrajanie i optymalizację w zależności od specyficznych potrzeb aplikacji. Niektóre zawory natryskowe PUR posiadają również funkcje programowania, które pozwalają na wstępne ustawienie wielu trybów i ścieżek natrysku kleju, aby dostosować się do różnych wymagań procesowych.
2. Wydajna produkcja: Zawór natryskowy PUR charakteryzuje się dużą prędkością natrysku kleju i krótkim czasem reakcji, co zwiększa wydajność produkcji. Nadaje się do środowisk masowej produkcji, może szybko i dokładnie wykonać zadanie powlekania klejem, poprawiając zdolność produkcyjną i wydajność linii produkcyjnej.
3. Silna adaptacyjność: Zawór natryskowy PUR nadaje się do materiałów klejących o różnej lepkości i płynności, w tym klejów poliuretanowych, epoksydowych, silikonowych itp. Elastyczność dyszy i konstrukcji zaworu pozwala na dostosowanie do różnych właściwości kleju i potrzeb aplikacji.
4. Funkcja samooczyszczania: Niektóre zaawansowane zawory natryskowe PUR posiadają funkcję samooczyszczania, która może usuwać resztki kleju z dyszy za pomocą płynu czyszczącego lub przedmuchiwania gazem, zmniejszając zatykanie i nakład pracy związany z konserwacją.
5. Zasada działania i sterowanie

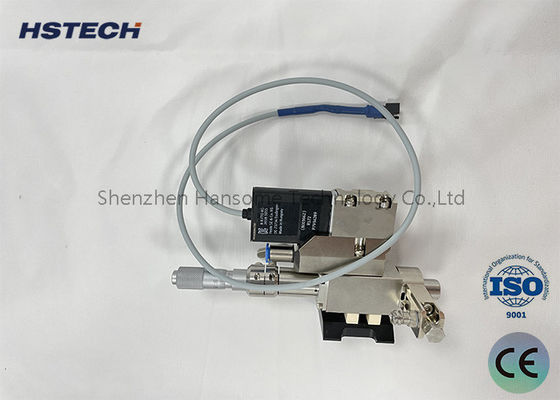

30CC PUR Jetting Valve

Zawór wtryskowy PUR składa się z modułu grzewczego cylindra, modułu nasadki ciśnieniowej, modułu grzewczego dyszy, modułu przepływu, modułu korpusu zaworu i modułu rozpraszania ciepła.

1. Moduł grzewczy cylindra przenosi cylinder oraz jednofazowe ogrzewanie z kontrolowaną temperaturą. Zakończone jest wstępne ogrzewanie żelu.
2. Moduł nasadki ciśnieniowej uszczelnia i ciśnieniuje cylinder oraz kontroluje ciśnienie wyjściowe za pomocą sterownika.
3. Moduł rozpraszania ciepła rozprasza ciepło i redukuje hałas z korpusu zaworu.
4. Zawór wtryskowy piezoelektryczny przyjmuje modułową konstrukcję, część mająca kontakt z żelem jest zaprojektowana jako moduł przepływu, a część nie mająca kontaktu z żelem jest zaprojektowana jako moduł korpusu zaworu.
5. Moduł przepływu można wymieniać, aby spełnić wymagania dozowania w różnych zastosowaniach.
6. Seria średnic dysz (od 40µm do 500µm).
7. Dysze są kategoryzowane na typ płaskostrumieniowy, igłowy i przedłużony.
8. Moduły przepływu wymagają regularnego czyszczenia w myjce ultradźwiękowej. Uszczelki nie mogą być zanurzane w rozpuszczalnikach organicznych. Do czyszczenia dysz wymagane są specjalne narzędzia, aby zapobiec ich uszkodzeniu.
9. Sterownik zaworu natryskowego

Ekran dotykowy steruje zaworem wtryskowym piezoelektrycznym i systemem dozowania, obsługuje komunikację MES, jest wydajny, bezpieczny i niezawodny.

1. Ekran dotykowy przyjmuje tryb sterowania graficznego, komponenty systemu dozowania i funkcje wyświetlania sterowania są wyświetlane graficznie, co jest zwięzłe i intuicyjne.
2. Urządzenie grzewcze dyszy: Dysza musi być podgrzana do odpowiedniej temperatury przed dozowaniem. Urządzenie grzewcze przyjmuje tryb jednofazowego ogrzewania.

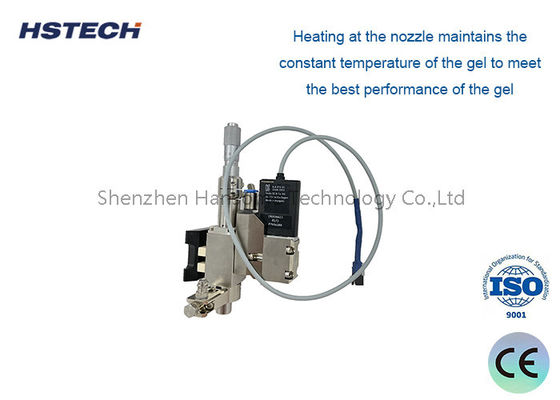

3. Ogrzewanie dyszy utrzymuje stałą temperaturę żelu, aby zapewnić najlepszą wydajność żelu. Najlepsza wydajność koloidu.
4. Specyfikacja

Dysza musi być podgrzana do odpowiedniej temperatury przed dozowaniem. Urządzenie grzewcze przyjmuje tryb dwufazowego ogrzewania.

1. Ogrzewanie dyszy utrzymuje stałą temperaturę żelu, aby zapewnić najlepszą wydajność żelu. Najlepsza wydajność koloidu.
2. Specyfikacja

Model

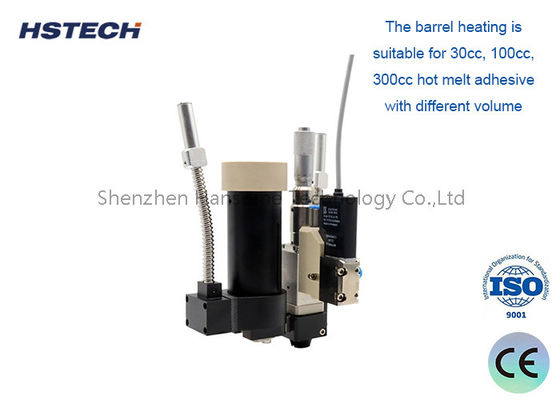

Ogrzewanie cylindra nadaje się do klejów topliwych o różnej objętości 30 cm3, 100 cm3, 300 cm3.

• Modułowa konstrukcja, łatwa wymiana części, proste debugowanie, szeroki zakres zastosowań procesowych.
• Objętość natrysku może być dokładna do 0,3 nL, dokładność spójności plamki kleju natryskiwanego do 98%.
• Możliwe jest uzyskanie minimalnej szerokości linii 0,17 mm, minimalnej średnicy plamki 0,15 mm w procesie natryskiwania kleju topliwego.
• Może być dopasowany do każdej platformy ruchowej na rynku.
• Wszechstronne scenariusze zastosowań

HS-PF-PUR30CC to wszechstronne urządzenie przeznaczone do środowisk produkcyjnych o wysokiej precyzji:

Elektronika użytkowa

• : Precyzyjne klejenie strukturalne, uszczelnianie i wodoodporność w smartfonach, tabletach, smartwatchach i słuchawkach TWS.Elektronika samochodowa
• : Bezpieczne klejenie i uszczelnianie świateł samochodowych, desek rozdzielczych, czujników i komponentów akumulatorów EV.Pakowanie półprzewodników i LED
• : Mikrodozowanie dla MiniLED, klejenie soczewek optycznych i enkapsulacja chipów, gdzie wymagana jest ekstremalna precyzja.Urządzenia medyczne
• : Czyste, dokładne nakładanie kleju na jednorazowe urządzenia medyczne i wrażliwy sprzęt diagnostyczny.Dlaczego warto wybrać nasz zawór natryskowy PUR?

Rozumiemy, że w mikrodozowaniu niezawodność i precyzja są niepodlegające negocjacjom. HS-PF-PUR30CC jest zbudowany z trwałych, odpornych na zużycie materiałów i dwuobwodowego systemu powietrznego, który zapewnia szybkie odcięcie kleju pod kątem 90°, zmniejszając zmienność płynu i utrzymując stałą wydajność. Nasza modułowa konstrukcja nie tylko przedłuża żywotność kluczowych komponentów, ale także drastycznie obniża koszty konserwacji. Wspierany przez kompleksowe wsparcie techniczne, nasz zawór został zaprojektowany tak, aby zmaksymalizować Twoją ogólną efektywność sprzętu (OEE) i zapewnić bezbłędną jakość produkcji.

Gotowy na podniesienie poziomu swojego procesu dozowania?

Nie pozwól, aby niejednorodne nakładanie kleju wpłynęło na jakość Twojego produktu lub spowolniło linię produkcyjną. Zmodernizuj się do precyzji i szybkości zaworu natryskowego HS-PF-PUR30CC PUR już dziś. Skontaktuj się z nami teraz, aby uzyskać spersonalizowaną wycenę, karty danych technicznych lub omówić swoje specyficzne wyzwania związane z dozowaniem. Pozwól naszemu zespołowi inżynierów pomóc Ci osiągnąć idealne połączenie dla Twoich zaawansowanych potrzeb produkcyjnych.
