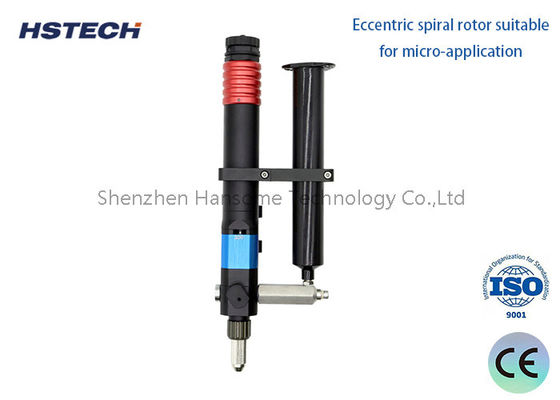

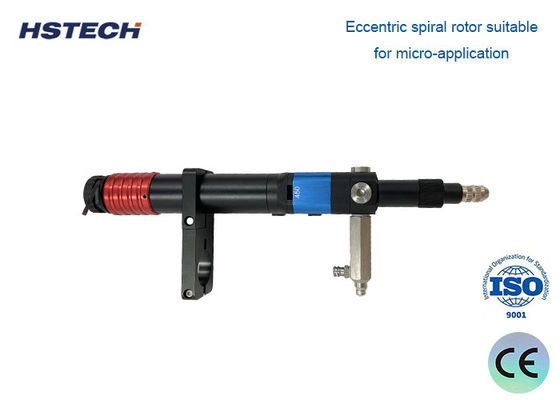

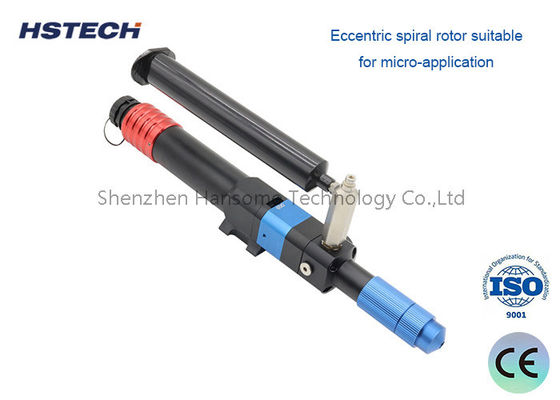

Jednorubowy zawór śrubowy Servo napęd silnikowy Transport objętościowy płynów HS 300 HS 450 HS 600 HS 700

Volumetric Fluid Transport Servo Motor Driven Single Tube Screw Valve HS 300 HS 450 HS 600 HS 700 Wysoce precyzyjny kwantymatyczny zawór dystrybucyjny do zastosowań płynów przemysłowych SMT PCB

Wprowadzenie do maszyny

Jednorubowe zawory śrubowe są precyzyjnymi produktami pomiarowymi i przenośnymi, nadającymi się do różnych zastosowań przenoszenia ilościowego o wysokiej precyzji.Jednoczęściowa pompa śrubowa przyjmuje konstrukcję spiralną, śruby i statoru są samodzielnie uszczelniające się, śruby obracają się w jamie statora, aby zrealizować ilościową funkcję przenoszenia.i nie wpływa na właściwości mediumW tym samym czasie może być odwrócony przez silnik wysysający z powrotem, łatwo zrealizować zerwanie kleju, doskonałe rozwiązanie procesu podawania kropli, ciągnięcia problem.

1.Transport płynu objętościowego.

2- Serwo napęd silnika.

3Ekcentryczny spiralny wirnik nadający się do zastosowań mikro.

4Stator o doskonałej odporności na korozję.

5.Łatwy zawór do rozdawania na mikro-przybudowy.

6. nadaje się do żeli o niskiej lub wysokiej lepkości.

7Stabilna wydajność kleju i wysoka dokładność podawania.

8- Bez problemu z kroplami i ciąganiem.

Zasada działania

1System pomiaru objętościowego i napełniania jednego zaworu śrubowego (walenka śrubowa pojedynczej części) opiera się na zasadzie tłoka nieskończonego, z konstrukcją hermetyczną między wirnikiem a statorem,i wirnika obracającego się wewnątrz rdzenia statora w celu uzyskania ilościowego dostarczania koloidu do płynów o niskiej do wysokiej lepkości płynu.

2Rdzeń każdego zastosowania opiera się na pompach pomiarowych objętościowych, które mogą zapewnić stabilność ciśnienia i charakterystykę liniową pompy,określanie zależności między prędkością pompy, czas i przepływ, tak aby stały materiał można było zmierzyć albo przez czas, albo przez prędkość obrotową pompy.

3Od płynów o niskiej do wysokiej lepkości, odpornych na ścieranie i wysoce wypełnionych, wrażliwych na strukturę, na rozdawanie nie ma wpływu lepkość.

Stator i wirnik dla zaworów śrubowych

1. Rdzeń statora jest wykonany z FFKM, FKM, NBR, opcjonalnie. Obudowa statora jest wykonana z AL 7075 i powierzchnia jest drobna po frezowaniu rotacyjnym w celu zwiększenia wysokiej wykończenia powierzchni.Powierzchnia jest delikatnie frezowana po frezowaniu cyklonem w celu zwiększenia wysokiej wykończenia powierzchniRdzeń statora i obudowa statora są odlewane, aby zapewnić dokładność dopasowania statora i wirnika.

2. Materiał wału napędowego jest SUS304, powierzchnia jest szlifowana po obróbce obrabiarką CNC w celu zwiększenia wysokiej wykończenia powierzchni (0,40).który zapewnia, że śrubę nie udusi duża prędkość obrotu prędkości obrotowej pręta napędowego (maksymalna prędkość może wynosić do 2.2 obrotów/sekundę).

3Materiał śruby to importowana stal nierdzewna,o powierzchni drobnej po fresowaniu cyklonem, a następnie pokrytej tytanem w celu zwiększenia wysokiej wykończenia powierzchni i odporności na zużycieDostępny jest również materiał ceramiczny.

4Połączenie wirnika i statora tworzy zamkniętą przestrzeń, a silnik ciągle wytwarza cząstki kleju, obracając wirnik, tworząc stabilny efekt plucia.

Specyfikacja

Cechy i zalety produktu

Wysoka precyzja rozprowadzania kleju
Przyjmowanie napędu serwo silnika i ekscentrycznego karmienia prętem śrubowym, dzięki czemu klejnot może być ciągle i stabilnie wypuszczany.

Szeroki zakres lepkości kleju i objętości plucia
Można regulować prędkość prędkości silnika i ciśnienie gazu, aby rozdzielić różne lepkości kleju i szybko zmienić ilość śliny kleju.

Brak kropli i wyciągania kleju
Silnik odwraca się i odsuwa, łatwo rozwiązując problem kroplówki i ciągnięcia kleju.

Duża elastyczność statora
Stator jest odporny na średnią korozję i ma długą żywotność, co znacznie zmniejsza ogólne koszty użytkownika.

pomiar objętościowy
Prawdziwy przewoźnik objętościowy, natężenie przepływu nie ulega zmianom ciśnienia.

Wysokie ciśnienie wyjściowe
Ciśnienie wyjściowe jednej pompy ≥ 20 bar

Scenariusze zastosowania

Elektronika i montaż SMTWykorzystanie pasty lutowniczej, przewodzących klejnotów, materiałów do wypełniania i powłok zgodnych na PCB i opakowaniach półprzewodnikowych.Precyzyjne sterowanie objętościowe zaworu zapewnia jednolite umieszczenie kropek na drobnych elementów, zmniejszając pomosty, pustki i przebudowy.

Produkcja samochodówWykorzystanie klejnotów konstrukcyjnych, śluzików, materiałów uszczelniających i związków interfejsu termicznego podczas montażu silnika, skrzyni biegów i modułów elektronicznych.Konsekwentna objętość wiązki zwiększa wytrzymałość wiązania i zapewnia niezawodność w trudnych warunkach eksploatacyjnych.

Produkcja wyrobów medycznychW celu uzyskania informacji na ten temat należy przeprowadzić analizę w celu uzyskania informacji na temat zastosowań, które mogą być stosowane w celu uzyskania informacji na temat zastosowań.powtarzalny profil dystrybucji obsługuje zatwierdzone procesy produkcyjne i zgodność z przepisami.

Zgromadzenie i opakowanie przemysłowe Zawór obsługuje zarówno zautomatyzowaną produkcję w linii, jak i półautomatyczne ustawienia do podawania na stanowisku z taką samą niezawodnością.

Nowa energia i produkcja bateriiW celu uzyskania informacji na temat zastosowań w procesie wytwarzania energii elektrycznej, należy określić, w jaki sposób wykorzystuje się energię elektryczną w procesie wytwarzania energii.

Dlaczego wybrać nasz jednorurkowy zawór śrubowy

Prawdziwa dokładność objętościowaW przeciwieństwie do urządzeń do prądu czasowego, które cierpią z powodu przepływu lepkości materiału i wahań ciśnienia powietrza, nasze urządzeniaz silnikiem serwo napędzanym zaworem śrubowymoznacza to, że spójność dystrybucji utrzymuje się przez długie cykle produkcyjne, zmiany partii materiału,W związku z tym, aby zmniejszyć ilość odpadów i wady.

Kompatybilność szerokiej lepkości i związków toksotropicznych są wszystkie zarządzane płynnie, dzięki czemu jeden zawór nadaje się do wielu linii produktowych.

Możliwe do zaprogramowania i powtarzaniaKażdy parametr rozdawania, prędkość obrotu, kierunek, liczba obrótów, przyspieszenie i odciąganie, jest kontrolowany cyfrowo przez napęd serwo.i przenoszone między maszynami, zapewniając identyczne wyniki, niezależnie od tego, czy uruchamiasz jedną jednostkę, czy stu na etapie produkcji.

Czyste, bez kropli urządzenia¢ Zintegrowana funkcja odciągania i obrotu odwrotnego eliminuje sznurkowanie, kaplanie i opuszczanie po każdym cyklu dystrybucji.i zapobiega zanieczyszczeniu wrażliwych zespołów elektronicznych.

Modularne i łatwe w utrzymaniu¢ Jednorocznik pozwala na minimalizowanie zanieczyszczania części, dzięki czemu demontaż, czyszczenie i zmiana materiału są szybkie i proste.utrzymanie niskiego czasu pracy i kosztów utrzymania przez całą żywotność zaworu.

Zakres skalowalnych modeliZHS-300, HS-450, HS-600 i HS-700Wybierz przepływ, który pasuje do Twojej aplikacji, zamiast płacić za nadmierne urządzenia lub walczyć z niewielkim zaworem.Każdy model ma ten sam interfejs sterowania i montażu, uproszczenie integracji linii i szkolenia operatorów.

Gotowy do znalezienia odpowiedniej konfiguracji?

Każda aplikacja dystrybucyjna ma swoje własne wymagania dotyczące materiału, objętości i przepustowościz wytrzymałością nieprzekraczającej 50 WKonfiguracja wczesna może zaoszczędzić znaczący czas, materiały i koszty ponownej pracy.

Podziel się swoim typem płynu, docelowym objętością rozdawania, prędkością produkcji i istniejącą konfiguracją automatyki z naszym zespołem inżynierów.Serii HSModel, polecamy parametry kontrolne, a w razie potrzeby organizujemy testy rozdzielania próbek z wykorzystaniem rzeczywistego materiału, aby można było zweryfikować dokładność i powtarzalność przed rozpoczęciem produkcji.

Opowiedz nam o swoich wyzwaniach z dystrybucją i pozwól nam znaleźć rozwiązanie dostosowane do Twojej linii.
