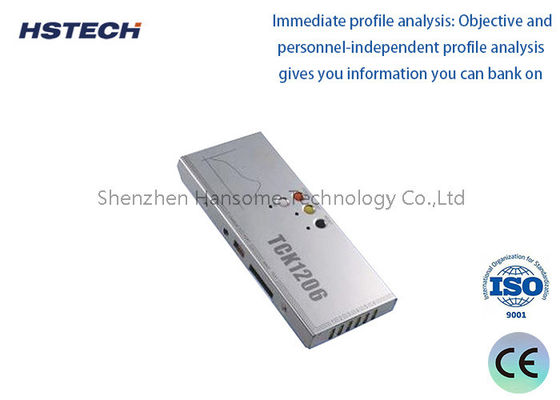

TCK Series Thermal Profiler Touch Screen USB RF do testowania temperatury powrotnego przepływu elektronicznego zestawu

Seria TCK Thermal Profiler to zaawansowany system profilowania temperatury, zaprojektowany do walidacji i optymalizacji procesów lutowania w produkcji elektroniki. Zaprojektowany zarówno do profilowania pieców reflow, jak i profilowania lutowania na fali, ten wielokanałowy rejestrator danych przechwytuje krzywe termiczne w czasie rzeczywistym z laboratoryjną dokładnością. Niezależnie od tego, czy przetwarzasz zespoły SAC305 bezołowiowe, czy specjalistyczne płytki o wysokiej niezawodności, seria TCK zapewnia, że Twój proces pozostaje w specyfikacji, jest zgodny ze standardami IPC/JEDEC i eliminuje kosztowne poprawki. Kompaktowe, wytrzymałe i sparowane z intuicyjnym oprogramowaniem analitycznym, jest to niezbędne narzędzie dla inżynierów SMT wymagających powtarzalnej jakości i pełnej identyfikowalności.

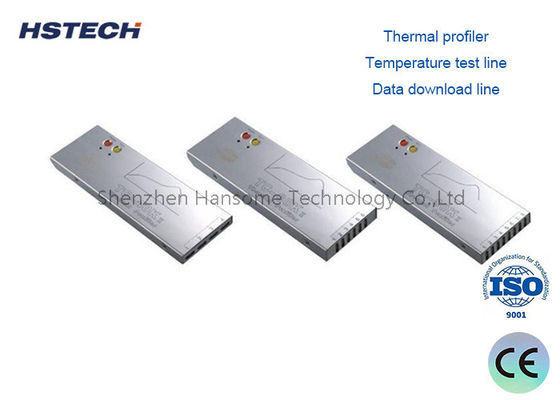

Standardowy skład

1. Profilometr termiczny 2. Pudełko izolacyjne

3. Linia testowa temperatury 4. Linia do pobierania danych

5. Ładowarka 6. Taśma klejąca wysokotemperaturowa

7. Płyta CD z oprogramowaniem 8. Śrubokręt "+" 9. Pęseta

10. Rękawice izolacyjne 11. Drut lutowniczy

12. Nożyczki 13. Pudełko na instrumenty

14. Instrukcja obsługi 15. Certyfikat akceptacji

16. Transceiver RF (wybór składu)

17. System testowania falowego (wybór składu)

Główne specyfikacje techniczne

1, Termopara: termopara typu K

2, Interwał próbkowania: 0,05 s - 600 s Ustawiany za pomocą oprogramowania

3, Dane zapisu: 80000 punktów/kanał, możliwość zapisu 20 zestawów profili

4, Rozdzielczość: 0,1℃

5, Zakres pomiaru temperatury: 0-1000℃

6, Dokładność pomiaru temperatury: ±1,0℃

7, Całkowita moc: ≤120mW

8, Napięcie robocze: 3,6 VDC, akumulator

9, Wymiary: 195 (dł.) × 82 (szer.) × 21 (wys.) mm 195 (dł.) × 103 (szer.) × 21 (wys.) mm

10, Pudełko izolacyjne: 245 (dł.) × 100 (szer.) × 30 (wys.) mm

10, Tryb startu: Ręczny, określony czas lub określona temperatura

11, Tryb zapisu: Monitorowanie/Zapis

12, Tryb połączenia: USB/RF

13, Wersja oprogramowania: Profilermanager 2.0

• Walidacja procesu SMT Reflow: Ustanowienie i weryfikacja optymalnych parametrów soak, peak i TAL (Time Above Liquidus) dla nowych wprowadzeń produktów (NPI).
• Lutowanie na fali i selektywne: Monitorowanie gradientów podgrzewania i temperatur tygla lutowniczego w celu zapobiegania zimnym połączeniom lub delaminacji PCB.
• Procesy utwardzania i klejenia: Profilowanie pieców do utwardzania UV/termicznego dla zastosowań podpowłokowych, powłok ochronnych i klejenia.
• Elektronika samochodowa i lotnicza: Generowanie audytowalnych zapisów termicznych wymaganych przez IATF 16949, AS9100 i inne systemy zarządzania jakością.
• Produkcja kontraktowa (EMS): Szybka weryfikacja zmiany między zadaniami klientów w celu zapewnienia spójności pierwszego przejścia.
• Analiza awarii i badania i rozwój: Diagnozowanie problemów z pionowym ustawieniem, pustkami lub zwilżaniem poprzez korelację danych termicznych z mapami defektów.

1. Prawdziwa globalna kompatybilność: Uniwersalne ładowanie napięciowe, przełącznik metryczny/imperialny i wielojęzyczne oprogramowanie eliminują bariery regionalne - wdrażaj w dowolnym miejscu bez rekonfiguracji.
2. Niższy koszt posiadania: Wymienne osłony termiczne i złącza termopar serwisowalne w terenie zmniejszają długoterminowe koszty w porównaniu do konkurentów z zamkniętymi jednostkami.
3. Oprogramowanie, które mówi Twoim językiem: Intuicyjny interfejs użytkownika wymaga minimalnego szkolenia; wbudowany PWI eliminuje zgadywanie, dzięki czemu operatorzy - nie tylko inżynierowie - mogą pewnie walidować profile.
4. Odporność łańcucha dostaw: Standaryzowane komponenty i globalne partnerstwa kalibracyjne zapewniają szybki czas realizacji, unikając długich przestojów w oczekiwaniu na naprawy fabryczne.
5. Skalowalna rodzina produktów: Zacznij od TCK-6 dla podstawowych linii i uaktualnij do TCK-12 dla złożonych płyt samochodowych - wszystko przy użyciu tej samej platformy oprogramowania i akcesoriów.

Przestań zgadywać i zacznij profilować. Poproś o bezpłatną ocenę jednostki demonstracyjnej lub pobierz nasz przykładowy raport profilu termicznego, aby zobaczyć serię TCK w akcji. Nasi inżynierowie aplikacyjni są gotowi pomóc Ci wybrać odpowiednią konfigurację kanałów i osłonę termiczną dla Twojego konkretnego pieca i złożoności płytki.
