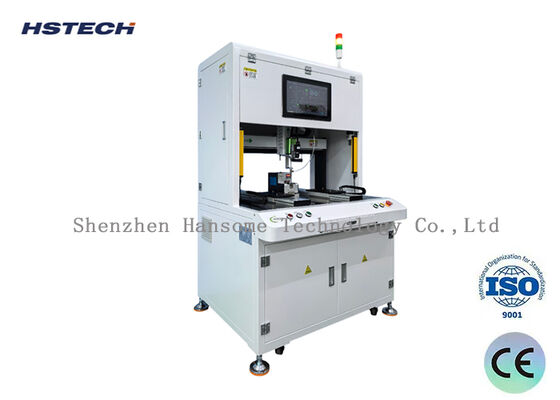

1200W Automatyczne urządzenie do mocowania śrub z połączeniem MES i odległością przemieszczania się 300250200 osi do montażu PCB

Nazwa marki:	HSTECH
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Odległość przebycia osi:

300*250*200

Blokowanie rozmiaru produktu:

240*250

Metoda napędzana:

Silnik serwo

Zablokowany czas:

1,5-3 S

Napięcie zasilania:

AC220V

Moc:

1200 W

Całkowita waga:

200 kg

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

10 szt./miesiąc

Podkreślić:

Maszyna do wkręcania śrub o mocy 1200 W

Połączenie MES Automatyczne urządzenie do mocowania śrubowego

Maszyna do mocowania śrub PCB o długości 300 * 250 * 200 osi

Opis produktu

1200W Inteligentne Urządzenie do Automatycznego Wkręcania Śrub z Uziemieniem i Połączeniem MES

W pełni lub półautomatyczne inteligentne urządzenie zaprojektowane specjalnie do wkręcania śrub uziemiających na płytkach drukowanych. To wysoce wyspecjalizowane zautomatyzowane urządzenie przemysłowe stanowi kluczowy etap w procesie produkcji elektroniki.

Główne Komponenty

System Kontroli Ruchu

Rdzeń: Precyzyjne ramię robota wieloosiowego (zazwyczaj trzy- lub czteroosiowy robot stołowy) lub precyzyjny moduł.
Funkcja: Napędza bit wkrętarki, aby szybko i dokładnie przemieszczać się do zdefiniowanych w programie współrzędnych w kierunkach X, Y i Z.

System Pozycjonowania Wizyjnego

Rdzeń: Kamera przemysłowa i oprogramowanie do przetwarzania obrazu.
Funkcja: Kluczowy komponent inteligencji. Przed wkręcaniem kamera fotografuje PCB, a technologia rozpoznawania obrazu precyzyjnie lokalizuje rzeczywiste pozycje otworów na śruby, korygując drobne odchylenia od materiałów PCB lub umiejscowienia mocowania, aby zapewnić pionowe wkręcanie śrub.

Automatyczny System Podawania Śrub

Rdzeń: Podajnik śrub, rurka podająca, mechanizm zasysania próżniowego lub nadmuchu powietrza do pobierania śrub.
Funkcja: Automatycznie sortuje i orientuje rozproszone śruby, dostarczając je za pomocą rurociągu do bitu dokręcającego w celu nieprzerwanej ciągłej pracy.

Jednostka Dokręcania

Rdzeń: Serwoelektryczna wkrętarka lub elektryczna wkrętarka z kontrolą momentu obrotowego.
Funkcja: Wykonuje dokręcanie z precyzyjną kontrolą momentu obrotowego i kąta, zapewniając, że każda śruba spełnia wymagania procesowe - ani za mocno (uszkadzając gwinty lub PCB), ani za luźno (powodując słabe uziemienie).

Inteligentny System Detekcji i Informacji Zwrotnej

Rdzeń: Czujnik momentu obrotowego, enkoder, czujnik ciśnienia.
Funkcja: Monitoruje ostateczny moment obrotowy, kąt obrotu i głębokość wciskania w czasie rzeczywistym. Wykrywa zerwane gwinty, luźne śruby lub pominięte śruby, natychmiast alarmując i rejestrując lokalizacje wad w celu 100% kontroli jakości online.

Oprogramowanie i HMI (Interfejs Człowiek-Maszyna)

Rdzeń: Oprogramowanie do sterowania urządzeniem.
Funkcja: Przechowuje i zarządza programami blokowania (współrzędne, moment obrotowy, sekwencja) dla różnych produktów, zapewnia przyjazny dla użytkownika interfejs i generuje raporty produkcyjne (wydajność, wskaźnik pozytywnych wyników, rodzaje wad).

Specyfikacje Techniczne

Parametr	Specyfikacja
Odległość Przesuwu Osi	300×250×200 mm
Rozmiar Blokowanego Produktu	240×250 mm
Metoda Napędu	Silnik Servo
Dokładność Pozycjonowania	±0.03 mm
Metoda Podawania Śrub	Typ ssący (lub typ nadmuchu powietrza)
Czas Blokowania	1.5-3 sekundy
Napięcie Zasilania	AC220V
Moc	1200W
Zasilanie Sprężonym Powietrzem	0.4-0.6 MPA
Waga Całkowita	200 KG
Ilość Wkrętarek Elektrycznych	1

Prosty Interfejs Użytkownika z Potężną Funkcjonalnością

Kluczowe Zalety Urządzenia

Niezwykle Wysoka Spójność Jakości: Eliminuje niestabilność operacji manualnych, zapewniając precyzyjny i niezawodny moment dokręcania dla każdej śruby uziemiającej, gwarantując stabilną impedancję uziemienia i poprawioną wydajność elektryczną produktu.

Wyjątkowa Wydajność Produkcji: Prędkość dokręcania znacznie szybsza niż praca ręczna (zazwyczaj 1-2 sekundy na śrubę) z możliwością ciągłej pracy 24 godziny na dobę.

Znaczna Redukcja Kosztów: Oszczędza znaczne koszty pracy, jednocześnie zapobiegając późniejszym awariom testów i wydatkom na przeróbki produktu wynikającym ze słabego uziemienia.

Kompleksowa Identyfikowalność Jakości: Rejestruje dane dokręcania dla każdej śruby każdego produktu, umożliwiając pełne śledzenie danych produkcyjnych.

Zmniejszone Obciążenie Pracą: Uwalnia pracowników od powtarzalnych, żmudnych zadań wymagających specjalistycznych umiejętności.

Typowe Zastosowania

Sprzęt Komunikacyjny: Obudowy metalowe i osłony ekranujące serwerów, routerów i płyt bazowych PCB

Komputery i Elektronika Konsumencka: Płyty główne, karty graficzne i płyty zasilania wymagające uziemienia obudowy lub radiatora

Sterowanie Przemysłowe: Uziemienie i dokręcanie komputerów przemysłowych i modułów PLC

Elektronika Samochodowa: Jednostki sterowania elektronicznego z ekstremalnymi wymaganiami dotyczącymi niezawodności i spójności

Nowa Energia: Uziemienie płyt sterowania dla falowników fotowoltaicznych i systemów magazynowania energii
