Maszyna do mocowania śruby 4 osi Podwójna platforma Y z zasilaczem ssania

Maszyna do mocowania śruby 4 osi Podwójna platforma Y z zasilaczem ssania

Nazwa marki:	HSTECH
Numer modelu:	HS-SL5331
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, Moneygram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Maszyna do mocowania śruby 4 osi

Karmienie:

Karmienie ssące

Podajnik śrubowy:

Pojedynczy lub dostosowane dwa

Kompatybilne ze śrubami:

M1-M6 lub dostosowane

Zakres ruchu:

500*300*300*100mm

Materiał:

Aluminium

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Maszyna do mocowania śruby 4 osi

Maszyna do mocowania śruby podwójnej platformy Y

Maszyna do mocowania śruby z zasilaczem ssania

Opis produktu

Maszyna do mocowania śruby 4 osi Podwójna platforma Y z zasilaczem ssania

Wprowadzenie

Ta maszyna śrubowa jest szeroko stosowana maszyna śrubowa, kompatybilna dla wielu branż, smartfonów, komputerów, urządzeń elektrycznych, przemysłu meblowego itp. Jest to 4-osiowa maszyna śrubowaz podwójnym stanowiskiem roboczym, jeden wiertnik śruby i jeden podnośnik, cała maszyna obejmuje układ zasilający i układ zamykający śruby, część zasilająca odpowiedzialna za maszynę do układu śrub,jest stosunkowo prostym rodzajem śruby ustawionej w rzędzie w celu poprawy wydajności pracy.

Cechy

1, szeroko stosowane, mała objętość, może połączyć automatyczną linię produkcyjną, wygodne do wymiany produktu.
2, z inteligentną funkcją inspekcji, inspekcja niezablokowana, niestabilna, śrubka luźna i tak dalej.

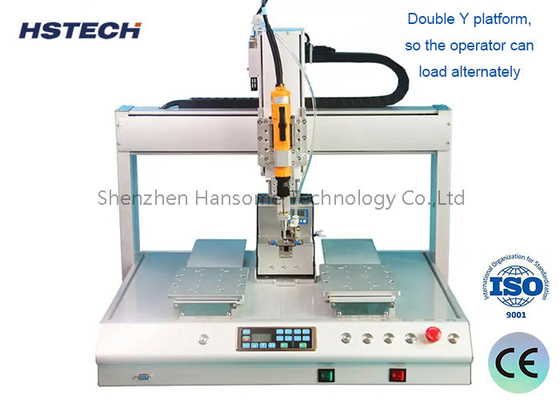

3, podwójna platforma Y, dzięki czemu operator może ładować na zmianę

4Działanie w 4 ośach, zakres ruchu 500*300*300*100 mm.
5, wysoki stopień automatyzacji, prosta obsługa, którą personel może szybko opanować i naprawić.
6, wyświetlacz ekranu dotykowego lub nauczyć wisiorek programowalny osiągnąć więcej operacji, po ustawieniu programowania, maszyna może być wprowadzona do produkcji, również łatwy do zarządzania.

7Łatwe obsługiwanie, operator może obsługiwać kilka maszyn jednocześnie.

8, z funkcją wykrywania przecieków, jeśli śrubka nie wypełniła się w miejscu, może ona ciągle wypełniać lub rozpoczynać przetwarzanie alarmu.

Struktura mechaniczna
Przyjmuje konstrukcję ramienia robotycznego 4-DOF, w tym trzy osi liniowe X/Y/Z i osi obrotowej R
Konstrukcja mechaniczna jest kompaktowa i zajmuje niewielką powierzchnię, nadającą się do integracji z linią produkcyjną
Przyjmuje łożyska o wysokiej wytrzymałości i niskiej bezwładności oraz części skrzyni biegów, elastyczny i wydajny ruch

Inteligentny system sterowania
Zintegrowany sterownik PLC klasy przemysłowej, obsługuje wiele języków programowania
Wyposażony w interaktywny ekran dotykowy między człowiekiem a komputerem, łatwy w obsłudze interfejs
Z inteligentnymi funkcjami, takimi jak automatyczna identyfikacja pozycji śruby i optymalizacja parametrów zaciskania śruby

System śruby
Przyjmuje głowicę śrubokręta elektrycznego o wysokiej precyzji i wyposażony w czujnik momentu obrotowego
Wspiera wiele trybów zaciskania, takich jak stała siła i stała prędkość, aby zapewnić jakość zaciskania
Programatyczna regulacja momentu obrotowego, prędkości obrotowej i innych parametrów, odpowiednia do śrub o różnych specyfikacjach

System kierowania wizualnego
Zintegrowana kamera CCD o wysokiej rozdzielczości umożliwiająca automatyczną identyfikację pozycji otworu śruby
W połączeniu z algorytmem widzenia maszynowego, automatycznie koryguje ścieżkę zaciskania śruby
Może wykryć stan zaciskania śruby i zapewnić terminowe informacje zwrotne i regulacje

Scenariusze zastosowań
Wykorzystywane do produkcji wyrobów elektronicznych wymagających wysokiej precyzji montażu śrub
Na przykład montaż małych produktów elektronicznych, takich jak telefony komórkowe, komputery i urządzenia gospodarstwa domowego
Może być również stosowany do montażu elementów mocujących w przemyśle, takim jak samochody i lotnictwo

Specyfikacja

Model	HS-SL5331
Nazwa produktu	Maszyna do automatycznego zamykania śruby 4 osi
Zakres ruchowy ((X/Y1/Y2/Z)	500300300*100 mm
Prędkość ruchu osi X/Y1/Y2	Silnik z pętlą zamkniętą :1-800 mm/s
Prędkość ruchu w osi Z	Silnik z pętlą zamkniętą: 1-300 mm/s
Maksymalne obciążenie osi X/Y1/Y2	Silnik z pętlą zamkniętą: 5 kg
Maksymalne obciążenie osi Z	Silnik z pętlą zamkniętą: 3 kg
Zasilanie	AC110V/220V, 50/60Hz
Dokładność powtarzania	±0,02 mm
Dokumenty uzupełniające	CAD CorelDraw
Odpowiednie śruby	M1-M6
Wymiar maszyny	746585800 mm
Masa maszyny	65 kg

Główną markę części

1, Silnik: Shinano 2, Przewodnik: Hiwin 3, Przełącznik fotoelektryczny: Omron 4, Zasilanie: Meanwell

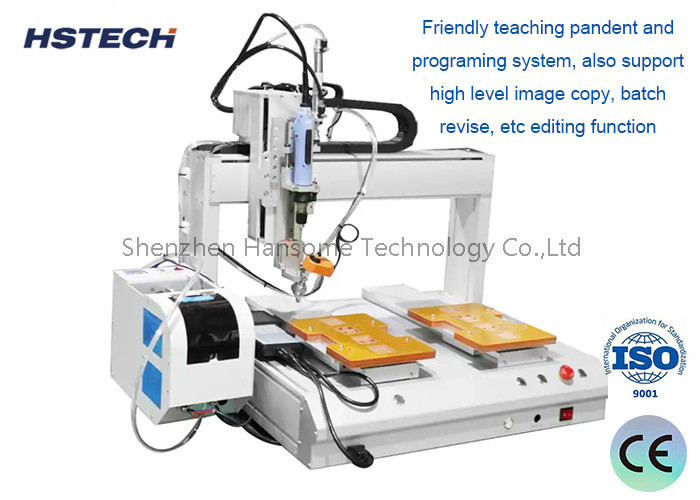

Maszyna do mocowania śruby 4 osi Podwójna platforma Y z zasilaczem ssania 0

Maszyna do mocowania śruby 4 osi Podwójna platforma Y z zasilaczem ssania 1
