PT100 PUR Jetting Valve HS-PF-PUR30CC Zawór rozdający do montażu SMT/FPC/PCB

PT100 PUR Jetting Valve HS-PF-PUR30CC Zawór rozpuszczalny do SMT/FPC/PCB,montaż

Wprowadź
Zawór odrzutowy PUR jest urządzeniem używanym do precyzyjnego opryskiwania kleju poliuretanowego (Polyurethane Adhesive) lub podobnych płynnych materiałów o wysokiej lepkości.produkcja samochodów, lotnictwa i innych dziedzin przemysłu, które wymagają precyzyjnego stosowania kleju.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Ma następujące główne cechy i funkcje:

1Wysokiej precyzji wstrzykiwanie: PUR Jetting Valve wykorzystuje zaawansowaną technologię wstrzykiwania, aby kontrolować ilość, prędkość i położenie wtrysku kleju w bardzo precyzyjny sposób.Ta dokładność sprawia, że nadaje się do zastosowań wymagających wysokiej precyzji stosowania kleju, takie jak mocowanie i uszczelnianie precyzyjnych elementów.

2Możliwość regulacji i programowania: urządzenie ma regulowane parametry opryskiwania, takie jak ciśnienie opryskiwania klejem, czas opryskiwania klejem i tryb opryskiwania klejem.Umożliwia to operatorom dopracowanie i optymalizację w oparciu o specyficzne potrzeby aplikacjiNiektóre zawory odrzutowe PUR mają również funkcje programowalne, które mogą ustawić wiele trybów i ścieżek rozpylania kleju, aby dostosować się do różnych wymagań procesu.

3Wydajna produkcja: PUR Jetting Valve ma szybką prędkość rozpylania kleju i czas reakcji w celu zwiększenia wydajności produkcji.może szybko i precyzyjnie wykonać zadanie powlekania klejem, a także zwiększyć zdolność produkcyjną i wydajność linii produkcyjnej.

4Silna adaptacyjność: zawór PUR Jetting Valve nadaje się do materiałów klejących o różnych lepkościach i płynności, w tym kleju poliuretanowego, kleju epoksydowego, kleju silikonowego itp.Elastyczność konstrukcji dyszy i zaworu pozwala na dostosowanie go do różnych właściwości kleju i potrzeb zastosowania.

5Funkcja samooczyszczania: niektóre zaawansowane zawory odrzutowe PUR mają funkcję samooczyszczenia, która może usunąć pozostałe kleje w dysze poprzez spłukiwanie płynu lub gazu do czyszczenia,zmniejszenie tłoczenia i prac konserwacyjnych.

Zasada i kontrola

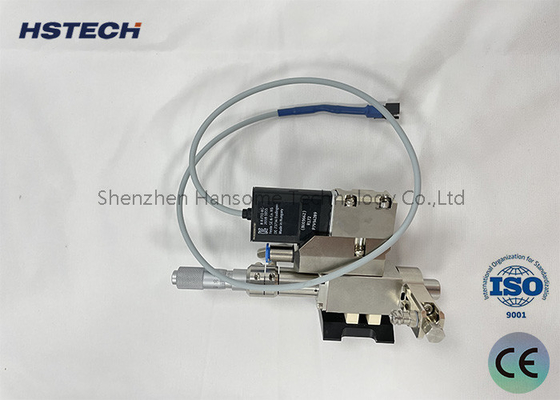

30CC PUR zawór odrzutowy
1Zawór wtrysku PUR składa się z modułu grzewczego bębnowego, modułu pokrycia ciśnieniowego, modułu grzewczego dyszy, modułu przepływu, modułu nadwozia zaworu i modułu rozpraszania ciepła.

2Moduł ogrzewania beczki przenosi beczkę, a także jednoetapowe ogrzewanie o regulowanej temperaturze.

3Moduł pokrywy pod ciśnieniem uszczelnia i poddaje ciśnieniu bęben i kontroluje ciśnienie wyjściowe za pośrednictwem kontrolera.

4Moduł rozpraszania ciepła rozprasza ciepło i zmniejsza hałas z nadwozia zaworu.

5.Piezoelektryczny zawór wtryskowy ma konstrukcję modułową, część w kontakcie z żelem jest zaprojektowana jako moduł biegacza,a część nie wchodząca w kontakt z żelem jest zaprojektowana jako moduł nadwozia zaworu.

6Moduł ścieżki przepływu można zmienić, aby spełnić wymagania w zakresie dystrybucji w różnych zastosowaniach.

7.Przedmiary dyszy w serii (od 40 μm do 500 μm).

8Dźwiedzi są podzielone na typ płaskiego strumienia, typ igły i typ przedłużenia.

9Moduły biegacze muszą być regularnie czyszczone w czyszczeniu ultradźwiękowym. Plomby nie powinny być zanurzone w rozpuszczalnikach organicznych. Do czyszczenia dysz wymagane są specjalne narzędzia, aby zapobiec uszkodzeniu dysz.

Kontroler zaworu odrzutowego
1Ekran dotykowy steruje piezoelektrycznym zaworem wtryskowym i systemem rozdawania, obsługuje komunikację MES, potężną, bezpieczną i niezawodną.

2Ekran dotykowy przyjmuje graficzny tryb sterowania, komponenty systemu dystrybucji i funkcja wyświetlania sterowania są wyświetlane graficznie, co jest zwięzłe i intuicyjne.

3.Urządzenie grzewcze z dyszą: dysza musi być podgrzewana do odpowiedniej temperatury przed podawaniem. Urządzenie grzewcze stosuje tryb jednoetapowego ogrzewania.

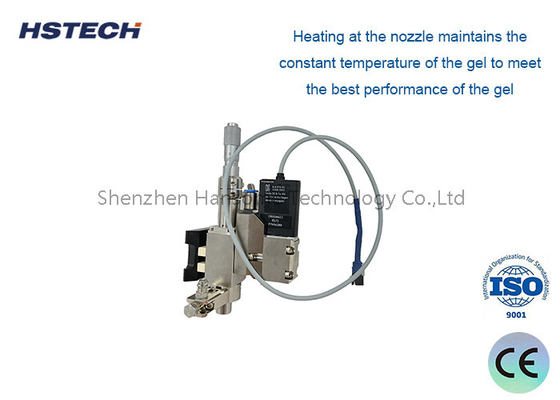

4Podgrzewanie w dysze utrzymuje stałą temperaturę żelu, aby osiągnąć najlepszą wydajność żelu, najlepszą wydajność koloidu.

Ogrzewanie dyszą i beczką

1Przed podawaniem należy podgrzać dyszę do odpowiedniej temperatury.

2Podgrzewanie w dysze utrzymuje stałą temperaturę żelu, aby osiągnąć najlepszą wydajność żelu, najlepszą wydajność koloidu.

Specyfikacja

Zalety

1.Ogrzewanie beczki jest odpowiednie dla kleju 30cc, 100cc, 300cc z gorącym roztopieniem o różnej objętości.

2Modułowa konstrukcja, łatwość wymiany części, proste debugowanie, szeroki zakres zastosowań procesów.

3Objętość rozpylania może być dokładna do 0,3 nL, dokładność konsystencji plamki klejącej do 98%.

4Minimalna szerokość linii 0,17 mm, minimalne średnice punktów 0,15 mm procesu rozpylania kleju gorącego można zrealizować.

5Może pasować do każdej platformy ruchowej na rynku.

Obszar zastosowania

SMT/FPC/PCB,Zgromadzenie,zgromadzenie płaskich ekranów,opakowania półprzewodnikowe,przemysł LED,przemysł sprzętu medycznego,przemysł bielizny bez oznakowania.
