Piezoelektryczny sterownik zaworu odrzutowego dla zaworu odrzutowego 300CC PUR z komunikacją MES

Piezoelektryczny sterownik zaworu odrzutowego dla zaworu odrzutowego PUR HS-PF-PUR30CC-A/B

Zasada i kontrola

300Wynik:
1Zawór wtrysku PUR składa się z modułu grzewczego bębnowego, modułu pokrycia ciśnieniowego, modułu grzewczego dyszy, modułu przepływu, modułu nadwozia zaworu i modułu rozpraszania ciepła.

2Moduł ogrzewania beczki przenosi beczkę, a także jednoetapowe ogrzewanie o regulowanej temperaturze.

3Moduł pokrywy pod ciśnieniem uszczelnia i poddaje ciśnieniu bęben i kontroluje ciśnienie wyjściowe za pośrednictwem kontrolera.

4Moduł rozpraszania ciepła rozprasza ciepło i zmniejsza hałas z nadwozia zaworu.

5.Piezoelektryczny zawór wtryskowy ma konstrukcję modułową, część w kontakcie z żelem jest zaprojektowana jako moduł biegacza,a część nie wchodząca w kontakt z żelem jest zaprojektowana jako moduł nadwozia zaworu.

6Moduł ścieżki przepływu można zmienić, aby spełnić wymagania w zakresie dystrybucji w różnych zastosowaniach.

7.Przedmiary dyszy w serii (od 40 μm do 500 μm).

8Dźwiedzi są podzielone na typ płaskiego strumienia, typ igły i typ przedłużenia.

9Moduły biegacze muszą być regularnie czyszczone w czyszczeniu ultradźwiękowym. Plomby nie powinny być zanurzone w rozpuszczalnikach organicznych. Do czyszczenia dysz wymagane są specjalne narzędzia, aby zapobiec uszkodzeniu dysz.

Kontroler zaworu odrzutowego
1Ekran dotykowy steruje piezoelektrycznym zaworem wtryskowym i systemem rozdawania, obsługuje komunikację MES, potężną, bezpieczną i niezawodną.
2Ekran dotykowy przyjmuje graficzny tryb sterowania, komponenty systemu dystrybucji i funkcja wyświetlania sterowania są wyświetlane graficznie, co jest zwięzłe i intuicyjne.
3.Urządzenie grzewcze z dyszą: dysza musi być podgrzewana do odpowiedniej temperatury przed podawaniem. Urządzenie grzewcze stosuje tryb jednoetapowego ogrzewania.
4Podgrzewanie w dysze utrzymuje stałą temperaturę żelu, aby osiągnąć najlepszą wydajność żelu, najlepszą wydajność koloidu.

Ogrzewanie dyszą i beczką

1. Dźwignia musi być podgrzewana do odpowiedniej temperatury przed podawaniem. Urządzenie grzewcze przyjmuje tryb podgrzewania w dwóch etapach.
2Podgrzewanie w dysze utrzymuje stałą temperaturę żelu, aby osiągnąć najlepszą wydajność żelu, najlepszą wydajność koloidu.

Specyfikacja

Zalety

1Ogrzewanie beczki jest odpowiednie dla klejów 30cc, 100cc, 300cc z gorącym stopem o różnej objętości.

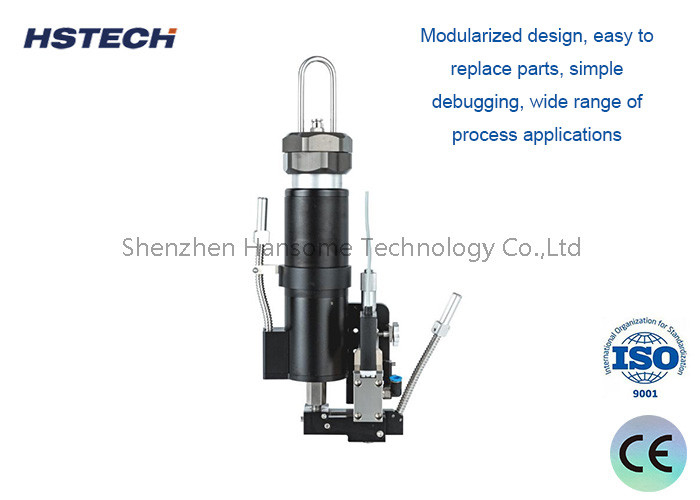

2Modułowa konstrukcja, łatwość wymiany części, proste debugowanie, szeroki zakres zastosowań procesów.
3Objętość rozpylania może być dokładna do 0,3 nL, dokładność konsystencji plamki klejącej do 98%.
4Minimalna szerokość linii 0,17 mm, minimalne średnice punktów 0,15 mm procesu rozpylania kleju gorącego można zrealizować.
5Może pasować do każdej platformy ruchowej na rynku.

Obszar zastosowania

SMT/FPC/PCB,Zgromadzenie,zgromadzenie płaskich ekranów,opakowania półprzewodnikowe,przemysł LED,przemysł sprzętu medycznego,przemysł bielizny bez oznakowania.
