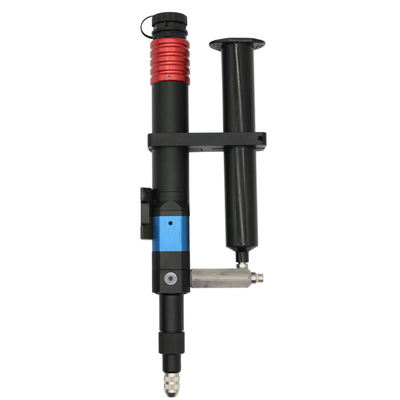

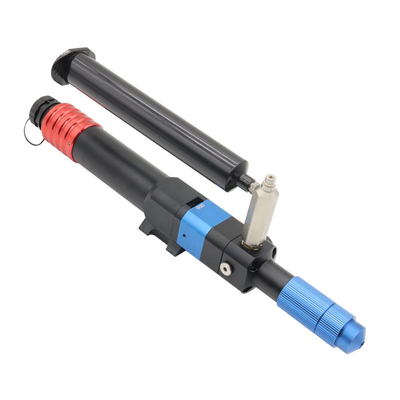

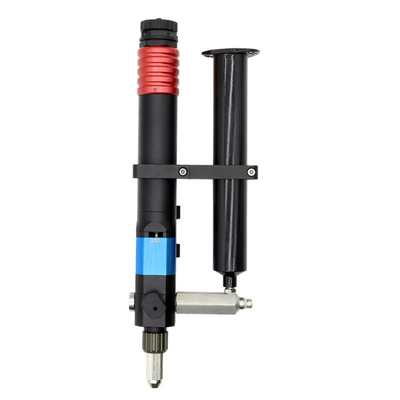

Wysoka precyzja dystrybucji kleju Brak kropli i wyciągania kleju Zmierzanie objętościowe Jednorubowy zawór śrubowy

Przenoszenie płynów objętościowych Servo napęd silnikowy Jednorubowy zawór śrubowy HS-300 HS-450 HS-600 HS-700

Wprowadzenie do maszyny

Jednorubowe zawory śrubowe są precyzyjnymi produktami pomiarowymi i przenośnymi, nadającymi się do różnych zastosowań przenoszenia ilościowego o wysokiej precyzji.Jednoczęściowa pompa śrubowa przyjmuje konstrukcję spiralną, śruby i statoru są samodzielnie uszczelniające się, śruby obracają się w jamie statora, aby zrealizować ilościową funkcję przenoszenia.i nie wpływa na właściwości mediumW tym samym czasie może być odwrócony przez silnik wysysający z powrotem, łatwy do zrealizowania zerwania kleju, doskonałe rozwiązanie dla procesu podawania kropli, ciągnięcia problem.

1.Transport płynu objętościowego.

2- Serwo napęd silnika.

3Ekcentryczny spiralny wirnik nadający się do zastosowań mikro.

4Stator o doskonałej odporności na korozję.

5.Łatwy zawór rozdający do zastosowań rozdających mikro-przybudowy.

6. nadaje się do żelów o niskiej lub wysokiej lepkości.

7Stabilna wydajność kleju i wysoka dokładność podawania.

8- Bez problemów z kroplami i ciąganiem.

Zasada działania

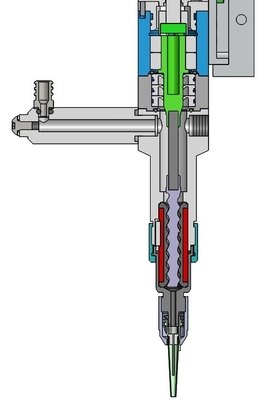

1System pomiaru objętościowego i napełniania jednego zaworu śrubowego (wtyczki śrubowe pojedynczej części) opiera się na zasadzie tłoka nieskończonego, z konstrukcją hermetyczną między wirnikiem a statorem,i wirnika obracającego się wewnątrz rdzenia statora w celu uzyskania ilościowego dostarczania koloidu do płynów o niskiej do wysokiej lepkości płynu.

2Rdzeń każdego zastosowania opiera się na pompach pomiarowych objętościowych, które mogą zapewnić stabilność ciśnienia i charakterystykę liniową pompy,określanie zależności między prędkością pompy, czas i przepływ, tak aby stały materiał można było zmierzyć albo przez czas, albo przez prędkość obrotową pompy.

3Od płynów o niskiej do wysokiej lepkości, odpornych na ścieranie i wysoce wypełnionych, wrażliwych na strukturę, wysyłanie nie jest pod wpływem lepkości.

Stator i wirnik dla zaworów śrubowych
1. Rdzeń statora jest wykonany z FFKM, FKM, NBR, opcjonalnie. Obudowa statora jest wykonana z AL 7075 i powierzchnia jest drobna po frezowaniu rotacyjnym, aby zwiększyć wysoką wykończenie powierzchni.Powierzchnia jest delikatnie frezowana po frezowaniu cyklonem w celu zwiększenia wysokiej wykończenia powierzchniRdzeń statora i obudowa statora są odlewane, aby zapewnić dokładność dopasowania statora i wirnika.

2Materiał wału napędowego to SUS304, powierzchnia jest szlifowana po obróbce obrabiarką CNC w celu zwiększenia wysokiej wykończenia powierzchni (0,40).który zapewnia, że śrubę nie udusi duża prędkość obrotu prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości.2 obrotów/sekundę).

3Materiał śruby to importowana stal nierdzewna,o powierzchni drobnej po fresowaniu cyklonem, a następnie pokrytej tytanem w celu zwiększenia wysokiej wykończenia powierzchni i odporności na zużycieDostępny jest również materiał ceramiczny.

4Połączenie wirnika i statora tworzy zamkniętą przestrzeń, a silnik ciągle wytwarza cząstki kleju, obracając wirnik, tworząc stabilny efekt plucia.

Specyfikacja

Cechy i zalety produktu

Wysoka precyzja rozprowadzania kleju

Przyjmowanie napędu serwomotora i ekscentrycznego karmienia prętem śrubowym, tak aby klejnot mógł być ciągle i stabilnie wyprowadzany.

Szeroki zakres lepkości kleju i objętości plucia

Można regulować prędkość prędkości silnika i ciśnienie gazu, aby rozdzielić różne lepkości kleju i szybko zmienić ilość śliny kleju.

Brak kropli i wyciągania kleju

Silnik odwraca się i odsuwa, łatwo rozwiązując problem kroplówki i ciągnięcia kleju.

Duża elastyczność statora

Stator jest odporny na średnią korozję i ma długą żywotność, co znacznie zmniejsza ogólne koszty użytkownika.

Pomiar objętościowy

Prawdziwy przewoźnik objętościowy, natężenie przepływu nie ulega zmianom ciśnienia.

Wysokie ciśnienie wyjściowe

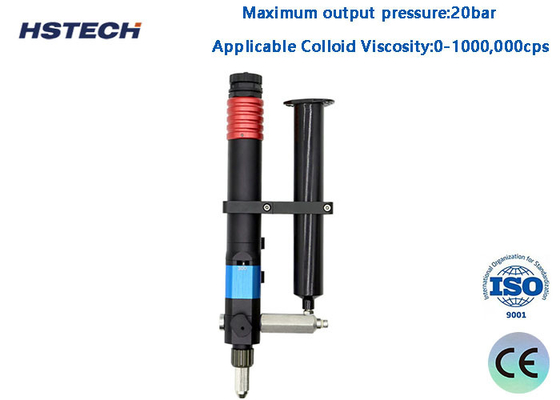

Ciśnienie wyjściowe jednej pompy ≥ 20 bar

Obszary zastosowań

Produkty motoryzacyjne, elektronika, lotnictwo, energia odnawialna, przemysł spożywczy, farmaceutyki, biotechnologia, drukowanie 3D
