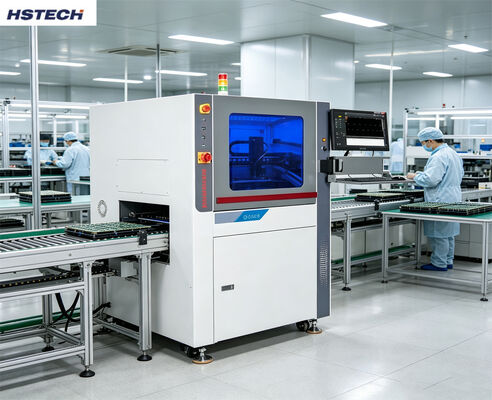

Wysokiej prędkości jednościeżkowa maszyna do rozprowadzania kleju z bezkontaktowym zaworem wtryskowym

Nazwa marki:	HSTECH
Numer modelu:	D450S/D1200S
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Maszyna dozowania kleju

Metoda kontroli:

PLC + karta sterowania ruchem

Wizualne pozycjonowanie CCD:

kompensacja przesunięcia dla pozycji

Pojemność dozowania:

10CC/30CC/50CC/60CC

Czyszczenie dyszy zaworu:

Czyszczenie próżni

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

maszyna do rozdawania kleju o pojedynczym torze

bezkontaktowy wstrzykiwacz kleju z zaworu wtrysku

Maszyna do rozprowadzania kleju o dużej prędkości

Opis produktu

Maszyna do rozprowadzania kleju o wysokiej prędkości z jednoprzewodem z bezkontaktowym zaworem wtryskowym

Rozdajnik kleju serii D posiada zaawansowaną konstrukcję odpowiednią dla różnych środowisk produkcyjnych, oferując wyjątkową wydajność kosztową.Kompleksowa konfiguracja spełnia wymagania dotyczące dystrybucji dla podłoża o różnych specyfikacjach.

Wykorzystuje technologię bezkontaktowego zaworu wtryskowego w celu zapewnienia jednolitości podawania, zwiększenia wydajności i zminimalizowania strat materiału.Łączy wiele technologii dystrybucyjnych w celu dostarczenia dostosowanych rozwiązań.

Specyfikacje dotyczące wydajności mikrodyspensowania

Minimalna średnica punktu podawania: 0,2 mm
Minimalna szerokość linii: 0,25 mm
Dopuszczalna szerokość przepływu kleju: 0,1 mm
Minimalna objętość podawania: 2nl

Nanolitrowe sterowanie mikrowolumenem spełnia wymagania ultra precyzyjnego wytwarzania mikroczipów, drobnych komponentów i ultra cienkich FPC,skuteczne zmniejszenie wad i poprawa wydajności gotowego produktu.

Specyfikacje techniczne

Pozycja (model)	D450S	D1200S
Ramy monolityczne	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Metoda kontroli	PLC + karta sterowania ruchem	PLC + karta sterowania ruchem
CCD pozycjonowanie wizualne	Kompensacja kompensowana za pozycję	Kompensacja kompensowana za pozycję
Ścieżka transportowa	Wysokotemperaturowy przenośnik taśmowy, ścieżka jednodziałowa (nieobowiązkowa ścieżka trójodziałowa)	Wysokotemperaturowy przenośnik taśmowy, ścieżka jednodziałowa (nieobowiązkowa ścieżka trójodziałowa)
Transport stopniowo silnikowy	00,815 m/min	00,815 m/min
Automatyczna regulacja amplitudy	Pojedynczy tor: 50~510 mm	Pojedynczy tor: 50~510 mm
Tryb jazdy X/Y/Z	Silnik serwo + śrubka kulkowa (nieobowiązkowy silnik liniowy)	Silnik liniowy osi X; serwomotor osi Y/Z + śrubka kulkowa
Maksymalna prędkość	1000 mm/s	1000 mm/s
Dokładność operacji	± 0,02 mm	± 0,02 mm
Uderzenie oddychające	X=510mm, Y=510mm, Z=100mm	X = 1200 mm, Y = 510 mm, Z = 100 mm
Ilość zaopatrzonych zaworów	Standardowy zestaw (opcjonalnie dwa zestawy, elektrycznie regulowane podwójne rozstawienie zaworów)	Standardowy zestaw (opcjonalnie dwa zestawy, elektrycznie regulowane podwójne rozstawienie zaworów)
Ogrzewanie zaworów	Temperatura otoczenia ~ 100°C	Temperatura otoczenia ~ 80°C, ±3°C
Pojemność dystrybucyjna	10CC / 30CC / 50CC / 60CC	10CC / 30CC / 50CC / 60CC
Wykrywanie kleju	Automatyczne wykrywanie	Automatyczne wykrywanie
Oczyszczanie dyszy zaworu	Odkurzacz	Odkurzacz
Interfejs komunikacji	SMEMA	SMEMA
Tryb programowania	Programy wizualne w trybie offline lub online	Zaimportowanie dowolnego pliku maszyny patch lub programowania wizualnego online
Napięcie wejściowe	220V 50/60Hz	220V 50/60Hz
Ciśnienie powietrza	0.6 Mpa	0.6 Mpa
Całkowita moc	20,4 kW	3 kW
Całkowita masa	650 kg	750 kg
Standardy bezpieczeństwa	CE	CE

Podstawowe obszary zastosowania

Wysokoprężny rozdajnik D450S służy precyzyjnej produkcji płynów w branży elektroniki wysokiej klasy, obejmującej 9 podstawowych procesów:

Niewypełnienie:Wypełnienie dolne dla BGA i układanych chipów POP w celu zwiększenia odporności na wstrząsy i ochrony przed wilgocią
Precyzyjna powłoka zgodna:Izolacja PCB, powłoka wodoodporna i ochronna przeciw korozji
Zamknij i wypełnij:Budowa tamy, po której następuje wypełnienie dużych odłamków, aby uniknąć przepływu kleju
COB Opakowanie:Kapsułka dla układów LED COB i układów czujników kamer
Wzmocnienie składnika FPC:Wzmocnienie elastycznych płyt obwodowych i zakrętów
Wykrycie szpilkiIzolacja i uszczelnienie końcówek złączy
Opakowania POP w stosach:Wypełnianie mikrowolumenu dla wielowarstwowych wielowarstwowych żetonów
SMT Proces czerwonego kleju:Wysokiej prędkości kropkowanie i rysowanie linii z czerwonym klejem SMT
Wykorzystuje się w tym celu następujące urządzenia:Przywiązanie do zespołów obudowy elektronicznej użytkownika i komponentów optycznych

Kompatybilne materiały:Klej do wypełniania, klej UV, klej SMT czerwony, klejnot gorąco topiony, powłoka zgodna, żywica epoksydowa, przewodząca pasta srebra, lakier ochronny i inne materiały płynne.

Standardowy sprzęt i wsparcie serwisowe

Standardowy pakiet dostaw:Maszyna główna, standardowy zawór wtryskowy, jednostka regulacji temperatury, system widzenia CCD, oprogramowanie obsługi, standardowe urządzenia, instrukcja obsługi i narzędzia montażowe
Instalacja i uruchomienie:Instalacja maszyny na miejscu, dokowanie linii produkcyjnej, szkolenie operatorów i optymalizacja parametrów procesu
Usługi gwarancyjne:1-letnia gwarancja całej maszyny; rozszerzona gwarancja dostępna dla zaworów rdzeniowych i silników serwokompresorowych; dożywotnie wsparcie techniczne z 24-godzinną reakcją na awarie online
Wsparcie procesów:Bezpłatna konsultacja w zakresie wyboru kleju, badanie próbek w procesie dystrybucji i opracowanie rozwiązań na zamówienie

Branże docelowe

Opakowania półprzewodnikowe, elektronika użytkowa, inteligentne urządzenia noszone, elektronika motoryzacyjna, nowa energia, soczewki optyczne, układy elastyczne FPC, urządzenia medyczne, wyświetlacze LED, fabryki montażowe SMT
