Maszyna do dozowania kleju
Created with Pixso.

Maszyna do automatycznego powlekania selektywnego o wysokiej precyzji z wizualnym systemem programowania w linii

Maszyna do automatycznego powlekania selektywnego o wysokiej precyzji z wizualnym systemem programowania w linii

Nazwa marki: HSTECH
Numer modelu: HS-H2
MOQ: 1 szt
Cena: negotiable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50 szt./miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE,ISO
Nazwa produktu:
Selektywna maszyna do powlekania konformalnego
Szerokość przenośnika:
50-450 mm (dostępne na zamówienie)
Przenoszenie:
L do R lub R do L
Prędkość transportu:
0-12000mm/min
Tryb programowania:
Nauczanie ręczne
Gwarancja:
1 rok
Szczegóły pakowania:
Drewniany
Możliwość Supply:
50 szt./miesiąc
Podkreślić:

Maszyna do powlekania selektywnego z programowaniem wizualnym

,

Automatyczna maszyna do powlekania konforemnego do precyzyjnego dozowania

,

Programująca maszyna do dozowania kleju w linii z gwarancją

Opis produktu
Wysoce precyzyjna selektywna maszyna do powlekania auto-konformalnej z systemem programowania wizualnego w linii
Ta automatyczna konformalna maszyna do powlekania jest inteligentnym systemem zaprojektowanym do precyzyjnej kontroli płynu i selektywnego stosowania na powierzchniach produktów.Wyposażone w solidną trójosiową platformę ruchu jako konfigurację bazową, obejmuje zarówno zawory do rozpylania oprysku, jak i igły do dokładnego nałożenia trzech środków przeciwfarbowych, kleju UV, kleju natychmiastowego, żelu krzemionkowego, kleju gorąco topionego,i innych płynów do precyzyjnych pozycji na PCB lub produktachMaszyna zapewnia doskonałą ochronę PCB i produktów przed uszkodzeniem środowiska.
Kluczowe składniki
  • Układ napędowy serwomotora osi X, Y, Z
  • Wysoce precyzyjny zawór powłoki
  • Przemysłowe sterowanie komputerem z pełnym interfejsem angielskim
  • Stabilna konstrukcja maszyny i solidna platforma robocza
  • Szerokość powłoki 50-450 mm
Cechy maszyny
  • Pozostałe, o masie przekraczającej 10 kg
  • Struktura maszyny ze stali nierdzewnej zapewnia stabilność bez wstrząsów
  • Zapewniony serwo silnik, niezawodny układ ruchowy XYZ
  • Pełnofunkcyjne programowanie z ręcznym i automatycznym wprowadzeniem trybu programowania dowolnej toru
  • Wizualny system programowania w linii obsługuje programowanie punktów, linii, okrągłych i łukowych
  • Przemysłowy komputer osobisty do wysokiej systematycznej kontroli
  • Zawory rozpylające i rozpylające pracują razem, automatycznie przechodzą między działaniami rozpylania i powlekania w procesach powlekania PCB o wysokiej gęstości
  • Skutecznie i równomiernie pokrywa krawędzie komponentów, eliminując efekt cienia
  • Inteligentna funkcja automatycznej regulacji szerokości z szerokością przenoszącą od 50 do 450 mm (przystosowalna)
  • Automatyczne zawory czyszczące i funkcja rur w trybie czuwania
  • Opcjonalne wykrywanie PCB z przodu i z tyłu z automatycznym importowaniem programu
  • Komunikacja zgodna z SMEMA
  • System oświetlenia wewnętrznego wyposażony
  • Funkcja ciągłego podawania kleju zapobiega marnowaniu materiału
  • Znacznie poprawia wydajność produkcji, oszczędza pracę i zwiększa precyzję i jakość produktu
Specyfikacje techniczne
ParametrySpecyfikacja
Nazwa produktuSelektywne urządzenie do powlekania zgodnego z normą
ModelHS-H2
Wysokość przekładni920±20 mm
Szerokość przenośnika50-450 mm (dostępne na zamówienie)
X/Y/Z Odległość ruchowa450 × 450 × 100 mm
Prędkość napędu 3 osi800 mm/s
PrzekazL do R lub R do L
Wysokość częściW górę i w dół maks. 100 mm
Wielkość krawędzi płyty PCB≥ 5 mm
Prędkość transportu0-12000mm/min
Dokładność powtarzania±0,02 mm
Programy przechowywaniaDo 1000
ZasilanieAC220V
Ciśnienie powietrza4-6 kgf/cm2
Tryb sterowaniaPrzemysłowy komputer PC + karta sterowania ruchem
Dostosowanie przewodnika liniowegoInteligentna regulacja
Tryb programowaniaNauka podręczna
Port komunikacyjnySMEMA
Źródło oświetleniaSamodzielne źródło światła
Źródło światła wykrywającegoSamodzielne urządzenia
OprogramowanieOprogramowanie Windows + powłoka
Silnik napędowySilnik stopniowy (2 sztuk)
Tryb jazdy 3 osiSilnik serwo + moduł wiertniczy wiertniczy + Cylinder elektryczny
Liczba zawórów gumowych1 zawór rozpylający + 1 zawór podający igłę
Szerokość folii rozpylającej5-15 mm
Metoda opryskiwaniaAutomatyczne
Całkowita moc20,4 kW
Korpus maszynyPozostałe
Maszyna450 kg
Wymiar maszyny1000 × 1200 × 1766 mm
Wnioski
Maszyna ta jest szeroko stosowana do powlekania produktów elektrycznych i komunikacyjnych, układów scalonych, pasty lutowej płyt obwodowych, zabezpieczenia przed pyłem i wilgocią, ekranów LCD z ciekłymi kryształami,głośniki, słuchawki, sprzęt audio, komponenty LED, soczewki optyczne, transformatory SMD, klawiatury, łączenie obudowy telefonów komórkowych, radia, telefony, komputery, odtwarzacze MP4, zabawki elektroniczne, łączenie podwozia,przełączniki, złącza i inne elektroniczne elementy.
Obrazy produktów

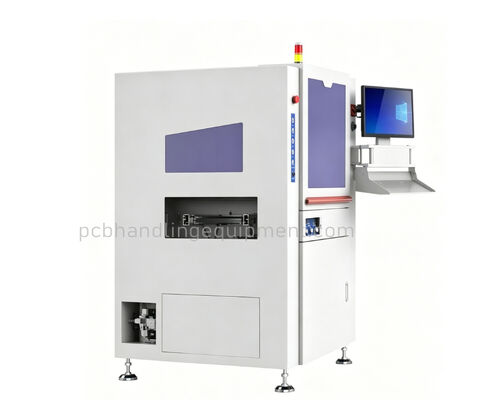

High Precision Selective Auto Conformal Coating Machine front view

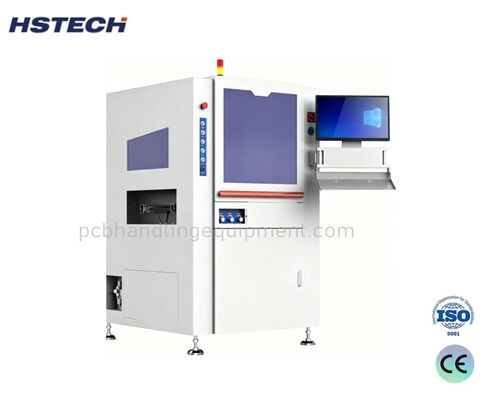

High Precision Selective Auto Conformal Coating Machine side view
High Precision Selective Auto Conformal Coating Machine control panel
High Precision Selective Auto Conformal Coating Machine in operation
High Precision Selective Auto Conformal Coating Machine close-up detail
High Precision Selective Auto Conformal Coating Machine internal mechanism
