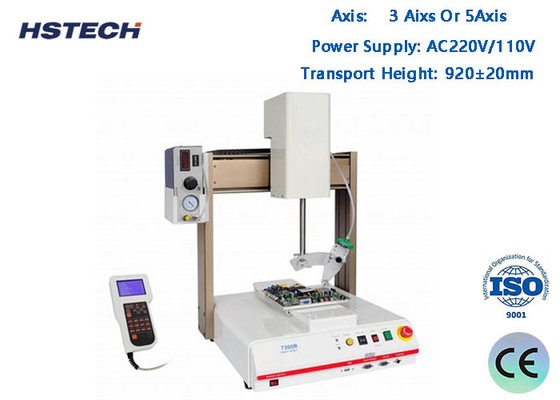

Zaawansowana 3-osiowa selektywna maszyna do powlekania z regulacją szerokości dla zastosowań dużych prędkości

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Product Name:

3Axis Selective Coating Machine

Axis:

3 Aixs Or 5Axis

Power Supply:

AC220V/110V

Transport Height:

920±20mm

Machine Weight:

600kg

Machine Dimension:

1060x1200x1700mm

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Zaawansowana 3-osiowa selektywna maszyna do powlekania z regulacją szerokości dla zastosowań dużych prędkości

Wprowadzenie produktu

1X, Y, Z oś napędowa przyjmuje precyzyjną śrubę kulkową z silnikiem serwo Fuji.

2- osiągnięcie selektywnej powłoki dla różnych rodzajów PCB.

3- Prosta linia, okrąg, powłoka łukowa i podawanie.

4Można skutecznie i równomiernie pokryć krawędź komponentów, eliminując efekt cienia sprayu.

5Dokładność: ±0,02 mm.

6Z wysoką prędkością, wysoką niezawodnością, wysoką stabilnością systemu transmisji i sterowania.

7. 2 zawory mogą automatycznie przełączać działanie rozpylania i powlekania, aby osiągnąć proces powlekania PCB o wysokiej gęstości.

8. Z inteligentną automatyczną funkcją regulacji szerokości (automatycznie ustawić po wprowadzeniu szerokości płyty).

Specyfikacja maszyny

Nazwa produktu	Selektywne urządzenie do powlekania zgodnego z normą
Model	HS-CC300
Wysokość przekładni	920±20 mm
Szerokość przenośnika	50-450 mm/lub na zamówienie
Przekaz	L do R lub R do L
Wysokość części	w górę i w dół maks. 100 mm
Wielkość krawędzi płyty PCB	≥ 5 mm
Prędkość transportu	0-12000mm/min
Prędkość napędu 3 osi	800 mm/s
Dokładność powtarzania	±0,02 mm
Programy przechowywania	do 1000
Zasilanie	AC220/110V
Ciśnienie powietrza	4-kgf/cm2
Zbiornik z klejem	10 l, ręczne mieszanie
Tryb sterowania	Karta sterowania przemysłowego PC+Motion
Ustawienie przewodnika liniowego	Inteligentna regulacja
Tryb programowania	Nauka podręczna
Port łączności	SMEMA
Źródło światła	Samodzielne źródło światła
Źródło światła wykrywającego	Samodzielne urządzenia
Oprogramowanie	Oprogramowanie Windows + powłoka
Silnik napędowy	Silnik stopniowy ((2 sztuk)
Tryb jazdy na trzech ośach	Silnik serwo + moduł sterowania śrubokrętem + Cylinder elektryczny
Liczba zaworów gumowych	1 zawór rozpylający + 1 zawór rozdający
Szerokość rozpylania	3-20 mm
Metoda opryskiwania	Automatyczne
Całkowita moc	20,6 kW
Korpus maszyny	Pozostałe
Masa maszyny	600 kg
Wymiar maszyny	1060x1200x1700 mm
