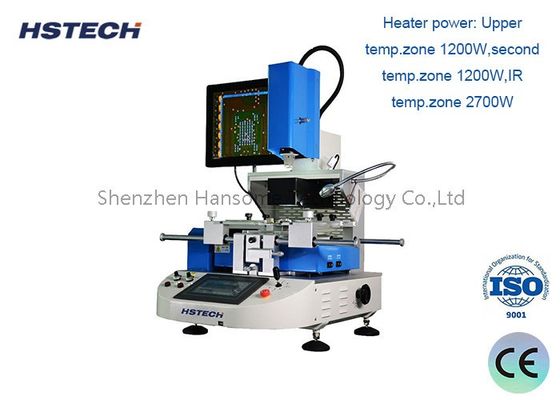

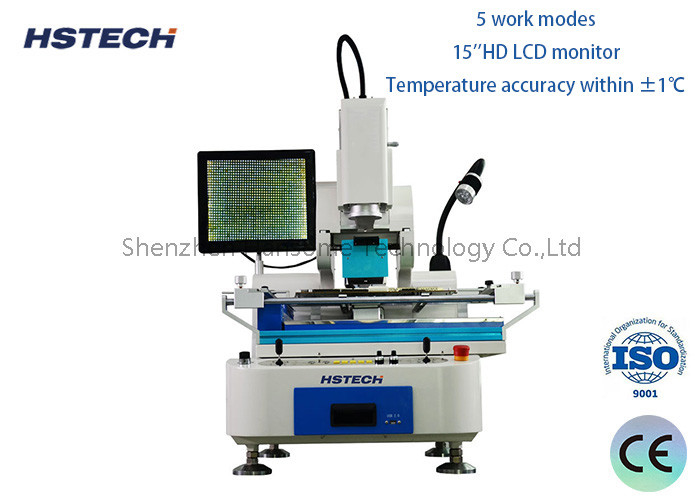

Podwójne sterowanie ruchomym 4-6bar BGA Rework Station do montażu elektronicznego

Podwójne sterowanie ruchomym 4-6bar BGA Rework Station do montażu elektronicznego

Wprowadzenie:

ABGA Rework Stationjest specjalistycznym sprzętem wykorzystywanym do naprawy i ponownej obróbki elementów z szeregu kul (BGA) na płytkach drukowanych (PCB).umożliwiające technikom wymianę lub naprawę BGA bez uszkodzenia PCB lub otaczających ich elementów.

Charakterystyka:

1.Wykonanie integracji głowicy na gorące powietrze i głowicy montażowej, z funkcjami automatycznego lutowania i odlutowania.
2.Górne grzejniki wykorzystują system ciepłego powietrza, szybciej ogrzewają, równomiernie temperatury, szybciej chłodzą (temperatura może wynosić od 50 do 80 stopni Celsjusza).
3.Niezależne 3 grzejniki. górne i dolne grzejniki mogą realizować ruch synchronicznie i automatycznie, może osiągnąć IR każdej pozycji. dolna strefa grzejnika może usunąć w górę i w dół, wsparcie płyty PCB.
4Płyty PCB przyjmują suwak o wysokiej dokładności, aby zapewnić precyzję montażu BGA i PCB.
5Unikalny stół podgrzewający wykonany z importowanych z Niemiec materiałów grzewczych dobrej jakości.
6.Przegrzewający stół, urządzenie zaciskujące i system chłodzenia mogą przemieszczać się integralnie w osi X, co sprawia, że lokalizacja i odlutowanie PCB jest bezpieczniejsze i wygodniejsze.
7Osi X i Y przyjmują silnik automatycznego sterowania ruchem, aby ustawienie było szybsze i wygodniejsze.
8Podwójne kołyski kontrolują kamerę i górną i dolną platformę grzewczą, aby zapewnić dokładność ustawienia.
9Wbudowana pompa próżniowa, obracająca się 360 stopni; precyzyjnie regulowana dysza ssania.
10Dźwignia wysysająca może automatycznie wykrywać wysokość odbioru i montażu BGA przy ciśnieniu regulowanym w zakresie 10 gramów; nulowe ciśnienie dostępne dla mniejszych odbiorów i montażu BGA.
11System widzenia optycznego o wysokiej rozdzielczości w kolorze, ruchomy ręcznie w osi X/Y, z rozdzielonymi funkcjami widzenia, powiększania i precyzyjnego regulacji, urządzenie do odróżniania aberracji, autofokus,obsługa oprogramowania, 22x zoom optyczny; maksymalny rozmiar BGA 80*80MM;
12.Z 10 segmentami temperatury w górę (dołu) i 10 segmentami stałej kontroli temperatury, można zaoszczędzić wiele segmentów temperatury.
13.Wiele rozmiarów dyszy stopu, łatwy do wymiany; może być ustawiony pod każdym kątem.
14.Z 5 portami termoparów, w czasie rzeczywistym wykrywa i analizuje temperatury w wielu punktach.
15.Z solidną funkcją wyświetlacza pracy, aby kontrola temperatury była bardziej niezawodna.

Specyfikacja:

Zastosowanie:

Odpowiednie do telefonów komórkowych, dysków twardych, klawiatur, zabawek elektronicznych, komputerów, DVD, kropek, tworzyw sztucznych, urządzeń elektrycznych, urządzeń komunikacyjnych, urządzeń elektrycznych, zabawek, przetwarzania elektronicznego,silniki, silniki, części, tablety, notebooky, aparaty cyfrowe, pilotaże, walkie-talkie itp.

Korzyści

• Precyzja i dokładność: umożliwia dokładne usuwanie i umieszczanie elementów BGA, zmniejszając ryzyko uszkodzenia PCB.
• Kosztowne naprawy: wydłuża żywotność PCB, umożliwiając naprawy zamiast wymiany, co może zaoszczędzić koszty produkcji i naprawy.
• Poprawiony przepływ pracy: usprawnia proces naprawy, umożliwiając szybsze czasy realizacji w środowiskach produkcji i naprawy.
• Poprawa kontroli jakości: Zapewnia prawidłowe lutowanie i ustawienie komponentów, przyczyniając się do poprawy ogólnej niezawodności produktu.
