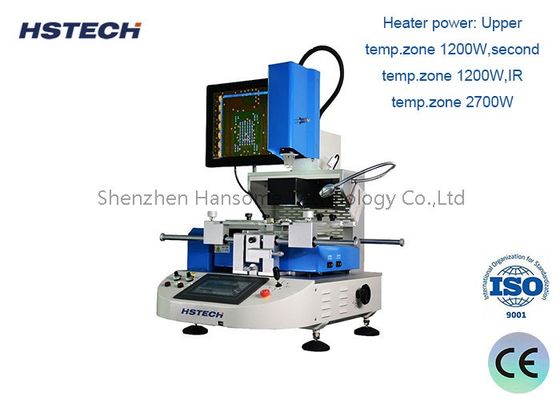

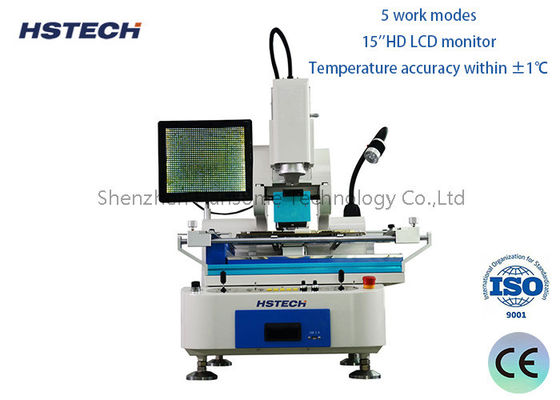

Stacja lutownicza BGA z podwójnym sterowaniem kołyskowym, ciśnienie powietrza 4-6 bar, dokładność montażu ±0,01 mm do montażu elektroniki

Nazwa marki:	HSTECH
Numer modelu:	HS-800
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Stacja naprawcza BGA

Gwarancja:

1 rok

Marka przekaźników:

Schneidera

przełącznik optoelektroniczny:

Omron

Tworzywo:

Stop aluminium

Stan:

Nowy

Aplikacja:

Zestaw elektroniczny

OEM/ODM:

Dostępny

Ciśnienie powietrza:

4-6 barów

Prędkość:

200-300szt./min

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Stacja lutownicza BGA z podwójnym sterowaniem kołyskowym

Maszyna do naprawy układów BGA

ciśnienie powietrza 4-6 bar

Opis produktu

Stacja lutownicza BGA Double Rocker Control 4-6bar do montażu elektronicznego

Specjalistyczna stacja lutownicza BGA przeznaczona do naprawy i przeróbki komponentów Ball Grid Array (BGA) na płytkach drukowanych (PCB). Ten niezbędny sprzęt umożliwia technikom wymianę lub naprawę BGA bez uszkadzania PCB lub otaczających komponentów w środowiskach produkcji i naprawy elektroniki.

Kluczowe cechy

Zintegrowana konstrukcja głowicy gorącego powietrza i głowicy montażowej z funkcjami automatycznego lutowania i wylutowywania
Górne grzejniki wykorzystują system gorącego powietrza dla szybszego nagrzewania, równomiernego rozkładu temperatury i szybkiego chłodzenia (zakres temperatur: 50-80°C)
Trzy niezależne grzejniki ze zsynchronizowanym automatycznym ruchem górnych i dolnych grzejników
Precyzyjny suwak zapewnia dokładne wyrównanie montażu BGA i PCB
Wysokiej jakości niemieckie materiały grzewcze w dolnym stole do podgrzewania
Zintegrowany ruch stołu do podgrzewania, urządzenia mocującego i systemu chłodzenia w osi X
Automatyczny ruch osi X i Y sterowany silnikiem dla szybszego wyrównania
Podwójne sterowanie kołyskowe dla kamery i platform grzewczych zapewniające precyzyjne wyrównanie
Wbudowana obrotowa pompa próżniowa 360° z precyzyjnie regulowaną dyszą ssącą
Automatyczne wykrywanie podnoszenia i wysokości montażu BGA z kontrolą ciśnienia
Kolorowy optyczny system wizyjny o wysokiej rozdzielczości z podziałem wizji, zoomem i możliwością automatycznego ustawiania ostrości
10-segmentowa kontrola temperatury z wieloma profilami temperatury
Wiele rozmiarów dysz ze stopów z łatwą wymianą i pozycjonowaniem pod pełnym kątem
Pięć portów termopar do monitorowania temperatury w wielu punktach w czasie rzeczywistym
Solidny wyświetlacz operacyjny dla niezawodnej kontroli temperatury

Specyfikacja techniczna

Model	HS-800
Moc grzałki	Grzałka górna 1200W (Max), grzałka dolna 1200W (Max)
Podgrzewanie dolne	IR 5000W
Kontrola temperatury	Termopara typu K, kontrola w pętli zamkniętej
Metoda lokalizacji	Otwór zewnętrzny lub lokalizacyjny
Wymiary ogólne	L970mm × W700mm × H830mm
Rozmiar PCB	W650mm × D610mm
Zakres rozmiarów BGA	Maks. 80mm × 80mm, Min. 1mm × 1mm
Grubość PCB	0,3 - 5 mm
Dokładność montażu	±0,01 mm
Waga maszyny	140KG

Zastosowania

Nadaje się do telefonów komórkowych, dysków twardych, klawiatur, zabawek elektronicznych, komputerów, odtwarzaczy DVD, tworzyw sztucznych, urządzeń elektrycznych, sprzętu komunikacyjnego, silników, tabletów, komputerów przenośnych, aparatów cyfrowych, pilotów, krótkofalówek i różnych zastosowań przetwarzania elektronicznego.

Korzyści operacyjne

Precyzja i dokładność: Umożliwia precyzyjne usuwanie i umieszczanie komponentów BGA, minimalizując ryzyko uszkodzenia PCB
Ekonomiczne naprawy: Wydłuża żywotność PCB dzięki możliwościom naprawy, zmniejszając koszty wymiany
Ulepszony przepływ pracy: Usprawnia procesy naprawcze, zapewniając szybszy czas realizacji w środowiskach produkcyjnych i naprawczych
Ulepszona kontrola jakości: Zapewnia prawidłowe lutowanie i wyrównanie komponentów dla zwiększenia niezawodności produktu
