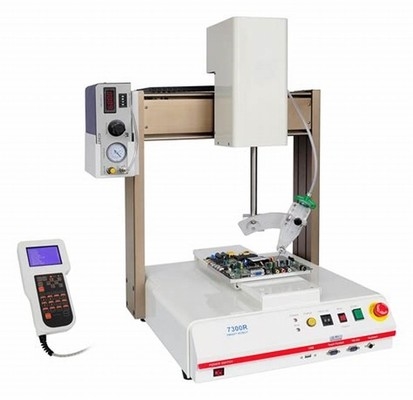

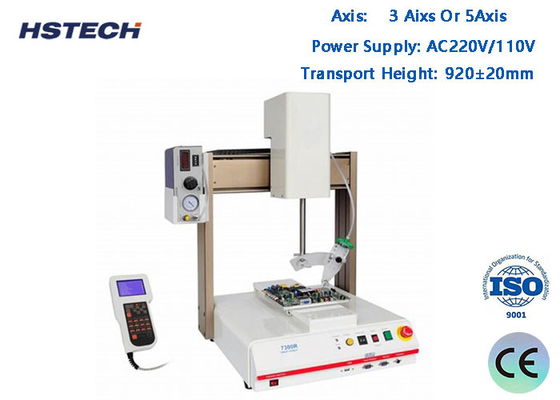

Wysokiej prędkości 3-osiowa selektywna maszyna do powlekania z silnikiem stopniowym

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

3-osiowa maszyna do powlekania selektywnego

Oś:

3 osie lub 5 osi

Zasilanie:

AC220V/110V

Wysokość transportowa:

920±20mm

Ciężar maszyny:

600 kg

Wymiar maszyny:

1060 x 1200 x 1700 mm

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Wysokiej prędkości 3-osiowa selektywna maszyna do powlekania z silnikiem stopniowym

Wprowadzenie produktu

1X, Y, Z oś napędowa przyjmuje precyzyjną śrubę kulkową z silnikiem serwo Fuji.

2. Uzyskanie selektywnego powłoki dla różnych rodzajów PCB.

3- Prosta linia, okrąg, powłoka łukowa i podawanie.

4Można skutecznie i równomiernie pokryć krawędź komponentów, eliminując efekt cienia sprayu.

5Dokładność: ±0,02 mm.

6Z wysoką prędkością, wysoką niezawodnością, wysoką stabilnością systemu transmisji i sterowania.

7. 2 zawory mogą automatycznie przełączać działanie rozpylania i powlekania, aby osiągnąć proces powlekania PCB o wysokiej gęstości.

8. Z inteligentną automatyczną funkcją regulacji szerokości (automatycznie ustawić po wprowadzeniu szerokości płyty).

Specyfikacja maszyny

Nazwa produktu	Selektywne urządzenie do powlekania zgodnego z normą
Model	HS-CC300
Wysokość przekładni	920±20 mm
Szerokość przenośnika	50-450 mm/lub na zamówienie
Przekaz	L do R lub R do L
Wysokość części	w górę i w dół maks. 100 mm
Wielkość krawędzi płyty PCB	≥ 5 mm
Prędkość transportu	0-12000mm/min
Prędkość napędu 3 osi	800 mm/s
Dokładność powtarzania	±0,02 mm
Programy przechowywania	do 1000
Zasilanie	AC220/110V
Ciśnienie powietrza	4-kgf/cm2
Zbiornik z klejem	10 l, ręczne mieszanie
Tryb sterowania	Karta sterowania przemysłowego PC+Motion
Ustawienie przewodnika liniowego	Inteligentna regulacja
Tryb programowania	Nauka podręczna
Port łączności	SMEMA
Źródło światła	Samodzielne źródło światła
Źródło światła wykrywającego	Samodzielne urządzenia
Oprogramowanie	Oprogramowanie Windows + powłoka
Silnik napędowy	Silnik stopniowy ((2 sztuk)
Tryb jazdy na trzech ośach	Silnik serwo + moduł sterowania śrubokrętem + Cylinder elektryczny
Liczba zaworów gumowych	1 zawór rozpylający + 1 zawór rozdający
Szerokość rozpylania	3-20 mm
Metoda opryskiwania	Automatyczne
Całkowita moc	20,6 kW
Korpus maszyny	Pozostałe
Masa maszyny	600 kg
Wymiar maszyny	1060x1200x1700 mm
