FUJL Servo Motor Driven Selective Conformal Coating Machine dla PCBA SMT Backstage

Nazwa

FUJL Servo Motor Driven Selective Conformal Coating Machine dla PCBA SMT Backstage

Nazwa marki:	HSTECH
Numer modelu:	HS-CC300
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	L/C, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV

Nazwa produktu:

3-osiowa maszyna do powlekania selektywnego

Oś:

3 osie lub 5 osi

Zasilanie:

AC220V/110V

Wysokość transportowa:

920±20mm

Ciężar maszyny:

600 kg

Wymiar maszyny:

1060 x 1200 x 1700 mm

Szczegóły pakowania:

Obudowa drewniana, z pianką w środku

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Automatyczna selektywna maszyna do powłoki konformalnej do procesu PCBA SMT Backstage

Wprowadzenie produktu

1X, Y, Z oś napędowa przyjmuje precyzyjną śrubę kulkową z silnikiem serwo Fuji.

2. Uzyskanie selektywnego powłoki dla różnych rodzajów PCB.

3- Prosta linia, okrąg, powłoka łukowa i podawanie.

4Można skutecznie i równomiernie pokryć krawędź komponentów, eliminując efekt cienia sprayu.

5Dokładność: ±0,02 mm.

6Z wysoką prędkością, wysoką niezawodnością, wysoką stabilnością systemu transmisji i sterowania.

7. 2 zawory mogą automatycznie przełączać działanie rozpylania i powlekania, aby osiągnąć proces powlekania PCB o wysokiej gęstości.

8. Z inteligentną automatyczną funkcją regulacji szerokości (automatycznie ustawić po wprowadzeniu szerokości płyty).

Specyfikacja maszyny

Nazwa produktu	Selektywne urządzenie do powlekania zgodnego z normą
Model	HS-CC300
Wysokość przekładni	920±20 mm
Szerokość przenośnika	50-450 mm/lub na zamówienie
Przekaz	L do R lub R do L
Wysokość części	w górę i w dół maks. 100 mm
Wielkość krawędzi płyty PCB	≥ 5 mm
Prędkość transportu	0-12000mm/min
Prędkość napędu 3 osi	800 mm/s
Dokładność powtarzania	±0,02 mm
Programy przechowywania	do 1000
Zasilanie	AC220/110V
Ciśnienie powietrza	4-kgf/cm2
Zbiornik z klejem	10 l, ręczne mieszanie
Tryb sterowania	Karta sterowania przemysłowego PC+Motion
Ustawienie przewodnika liniowego	Inteligentna regulacja
Tryb programowania	Nauka podręczna
Port łączności	SMEMA
Źródło światła	Samodzielne źródło światła
Źródło światła wykrywającego	Samodzielne urządzenia
Oprogramowanie	Oprogramowanie Windows + powłoka
Silnik napędowy	Silnik stopniowy ((2 sztuk)
Tryb jazdy na trzech ośach	Silnik serwo + moduł sterowania śrubokrętem + Cylinder elektryczny
Liczba zaworów gumowych	1 zawór rozpylający + 1 zawór rozdający
Szerokość rozpylania	3-20 mm
Metoda opryskiwania	Automatyczne
Całkowita moc	20,6 kW
Korpus maszyny	Pozostałe
Masa maszyny	600 kg
Wymiar maszyny	1060x1200x1700 mm

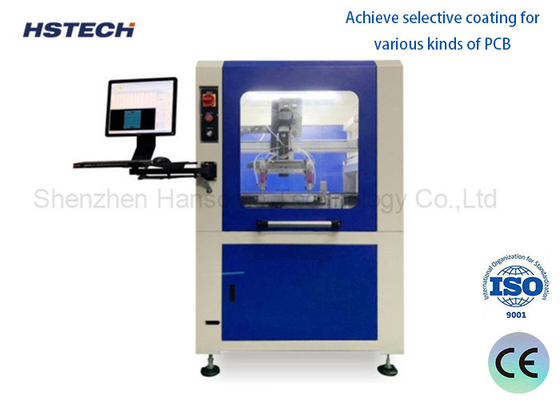

FUJL Servo Motor Driven Selective Conformal Coating Machine dla PCBA SMT Backstage 0

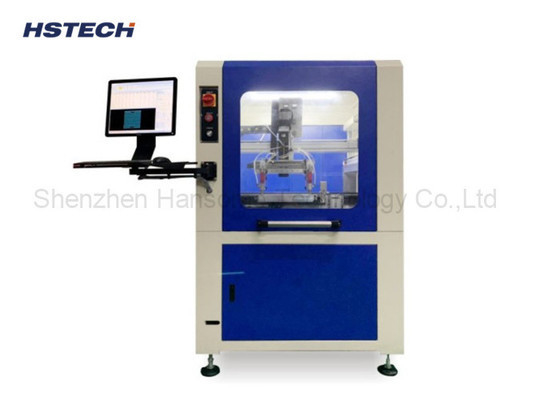

FUJL Servo Motor Driven Selective Conformal Coating Machine dla PCBA SMT Backstage 1

Sprzęt linii produkcyjnej SMT

1. Uniwersalna maszyna SMT: za pomocą programu edytowanego przez urządzenie do montażu elementów na wyznaczone pozycje części,może być montowany na rolce SOP 28 lub większej (w tym komponenty, które mogą być montowane przez maszyny dużych prędkości)Jego cechy charakteryzują się wysoką precyzją i różnorodnością, ale jego szybkość montażu jest gorsza niż w przypadku szybkich maszyn.
2. Lutowanie z powrotem: Użyj pasty lutowej SMT lub czerwonego kleju do ustawienia odpowiedniej krzywej temperatury w celu zakończenia działania lutowania między pastą lutową a częścią.
3Rozładowanie: płyta zostaje załadowana do magazynu poprzez tor przeniesienia.
