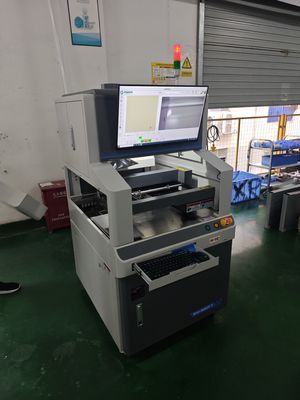

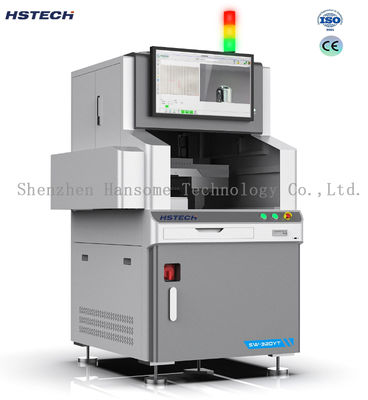

Wysokiej precyzji Spryskiwanie Off-line Selektywna Maszyna Lutownicza Wola Do Małych Parcji DIP Produkcja przez otwór

Wysokiej precyzji Spryskiwanie Off-line Selektywna Maszyna Lutownicza Wola Do Małych Parcji DIP Produkcja przez otwór

Nazwa marki:	HSTECH
Numer modelu:	SW-320YT/450YT
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Maszyna do lutowania na fali selektywnej

Grubość PCB:

0,8–3 mm

Ciśnienie zasilania powietrzem:

0,5–0,7 MPa

Pojemność zbiornika strumienia:

2 l

Moc podgrzewania:

Podczerwień 1 kW

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

maszyna do lutowania fal o wysokiej precyzji

robot lutowania selektywnego w trybie offline

produkcja małych partii DIP w otworze

Opis produktu

Wysoce precyzyjna maszyna do lutowania fal selektywnych o wysokiej precyzji do produkcji małych partii DIP przez otwór

Przegląd produktu

Maszyna lutowania fal selektywnego HSTECH jest przeznaczona do:Lutowanie wtykowe DIP mieszane, małe partiiTen zintegrowany system łączy w sobie opryskiwanie strumieniowe, podgrzewanie podczerwone i selektywne lutowanie fal w jednej kompaktowej jednostce, umożliwiając szybkie uruchomienie produkcji bez niestandardowych urządzeń.

W porównaniu z konwencjonalnymi systemami lutowania falowego urządzenie to znacząco zmniejsza zużycie odpadów lutowych.przepływMaszyna zapewnia prawie 100% przeniknięcie cyny przez otwór przy wydajności lutowniczej przekraczającej 98%,dostarczanie opłacalnego rozwiązania lutowania PCBA przez otwór dla elektroniki motoryzacyjnej, kontroli przemysłowej i elektroniki medycznej.

Kontroliwany przezPC przemysłowe, maszyna obsługuje programowanie wizualne offline. Operatorzy mogą wypełniać programowanie na komputerach biurowych i importować pliki bezpośrednio do maszyny do produkcji.Monitoring wideo w czasie rzeczywistym i automatyczne wykrywanie wysokości gruntu fali zapewniają widoczne procesy lutowania i uproszczone uruchomienieCałkowicie wytworzony z tytanu, z szybkim odłączaniem, zapewnia wyjątkową odporność na korozję.

Główne zalety

Elastyczna produkcja, bez potrzeby montażu:Wspiera szybkie przejście na wiele produktów. PCB z bezpiecznym wypróżnieniem można lutować bezpośrednio bez kosztów narzędzi do pobierania próbek nowych produktów.
Bardzo niskie koszty operacyjne:Pojemność garnka lutowniczego 15 kg generuje tylko 0,2 kg odpadów lutowniczych na 8-godzinną zmianę.5 kW znacząco zmniejsza zużycie energii w porównaniu z tradycyjnym lutowaniem falowym.
Wyższa jakość lutowania:Podgrzewanie podczerwone z dwóch stron (górne i dolne) z synchronizowanym podgrzewaniem i lutowaniem minimalizuje wstrząs cieplny dla elementów wrażliwych na ciepło.Automatyczne wyrównanie i pomiar wysokości zapewniają stabilny przepływ lutownicy z 100% przenikaniem przez otwór i wydajnością ponad 98%Ochrona N2 (99,999% czystości) zapewnia jasne złącza lutowe przy minimalnym utlenianiu.
Wysokoprzyzwoity system opryskiwania i lutowania:Oryginalny Japonia Lumina 0,5 mm precyzyjna dysza rozpylania strumienia.dopasowanie dedykowanych dyszek do każdego złącza w celu precyzyjnego kontrolowania dawkowania strumienia i czasu lutowania.
Inteligentne oprogramowanie i monitorowanie wizualne:Oprogramowanie oparte na obrazie pozwala na importowanie grafiki PCB do rysowania ścieżek lutowania.
Kompaktny ślad i łatwa konserwacja:Moduły gazowe są fizycznie odizolowane od szafy elektrycznej w celu zwiększenia bezpieczeństwa i uproszczenia prac serwisowych.

Specyfikacje techniczne

Specyfikacja	SW-320YT	SW-450YT
Zastosowany rozmiar PCB	50 × 50 ~ 320 × 250 mm	50 × 50 ~ 450 × 400 mm
Grubość PCB	0.8-3 mm; długość szpilki <3 mm	0.8-3 mm; długość szpilki <3 mm
Wysokość części	Strona górna < 100 mm / strona dolna < 50 mm	Strona górna < 100 mm / strona dolna < 50 mm
Maksymalna masa PCB (wraz z elementami)	≤ 5 kg	≤ 5 kg
Gotowie do lutowania	Całkowity stop tytanu, pojemność 15 kg, moc 1,8 kW	Całkowity stop tytanu, pojemność 15 kg, moc 1,8 kW
Moc podgrzewania	Infraczerwony 1 kW	Infraczerwony 1 kW
Całkowita moc	AC 220V, 3,5 kW	AC 220V, 3,5 kW
Wymagania w zakresie azotu	Czystość 99,999%; ciśnienie 0,5 MPa; zużycie 20-30 l/min	Czystość 99,999%; ciśnienie 0,5 MPa; zużycie 20-30 l/min
Pojemność zbiornika strumieniowego	2 l	2 l
Ciśnienie podawania powietrza	00,5-0,7 MPa	00,5-0,7 MPa
Wnętrze dygmatycznego dyszy lutowniczej.	φ3-φ20 mm, obsługiwane na zamówienie	φ3-φ20 mm, obsługiwane na zamówienie
System sterowania	Przemysłowy PC + (Windows OS)	Przemysłowy PC + (Windows OS)
Tryb programowania	Programy wizualne obrazu online / offline	Programy wizualne obrazu online / offline
Maszyna	120 kg (w tym 15 kg lutowania)	150 kg (w tym 15 kg lutowania)
Wymiar zewnętrzny (z monitorem)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Przemysł zastosowań

Kontrola przemysłowa PCBA, elektronika motoryzacyjna, urządzenia bezpieczeństwa, elektronika medyczna, moduły zasilania, moduły komunikacyjne, montaż DIP w małych partiach i pobieranie próbek nowych produktów.
