Szybki przenośnik taśmowy SMT PCB z sterowaniem PLC i kompatybilnością SMEMA do transportu PCB

Wysokiej prędkości zautomatyzowany SMT PCB Shuttle Conveyor PLC sterowany SMEMA Kompatybilne wyposażenie do bezszwornego transportu płytek drukowanych

Wprowadzenie produktu

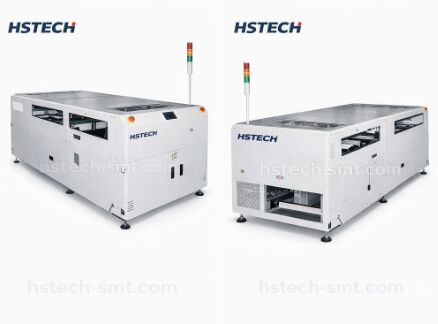

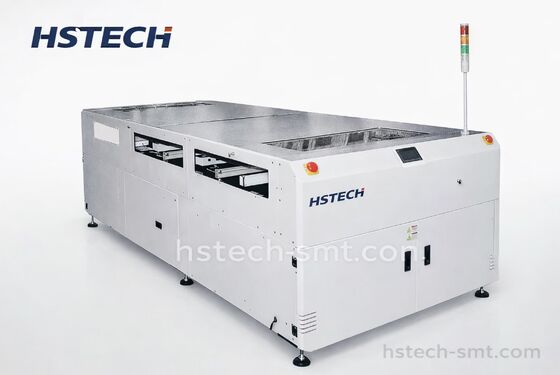

Przesyłowiec przenośny PCB to profesjonalne zautomatyzowane urządzenie do obsługi PCB specjalnie zaprojektowane dla linii produkcyjnych SMT, dedykowane do osiągania stabilnych, wydajnych,i bezproblemowy transfer płytek drukowanych między różnymi stacjami przetwarzania SMTJako podstawowe urządzenie pomocnicze dla inteligentnych linii produkcyjnych elektronicznych, ten zautomatyzowany przenośnik przenośnikowy PCB idealnie pasuje do głównych urządzeń SMT,rozwiązywanie problemów z dokuwaniem PCB, transmisji i przejścia w procesie produkcji linii montażowej.PCB Shuttle Conveyor realizuje w pełni automatyczne bezzałogowe podawanie PCB, przesyłające i przesyłające, skutecznie łączące drukarki pasty lutowej, maszyny do umieszczania, piece odtwarzające, detektory AOI i inne urządzenia SMT.Jest kompatybilny z różnymi rodzajami PCB o różnych rozmiarach i grubościach, z dużą wszechstronnością i jest niezbędnym kluczowym sprzętem do poprawy poziomu automatyzacji i ciągłości produkcji nowoczesnych linii produkcyjnych SMT.

Kluczowe cechy

• Moduł bezpieczeństwa w konstrukcji zamkniętej- Zapewnia bezpieczną obsługę przy zachowaniu kompaktowej struktury
• Kontrola PLC- Zapewnia precyzyjne automatyczne sterowanie dla zwiększonej niezawodności operacyjnej
• Silnik stopniowy i precyzyjne przemieszczanie pasów- Zapewnia wysoką precyzję i płynny ruch dla spójnej obsługi PCB
• Płynne ustawienie szerokości równoległej- oferuje elastyczne sterowanie, aby pomieścić różne rozmiary PCB

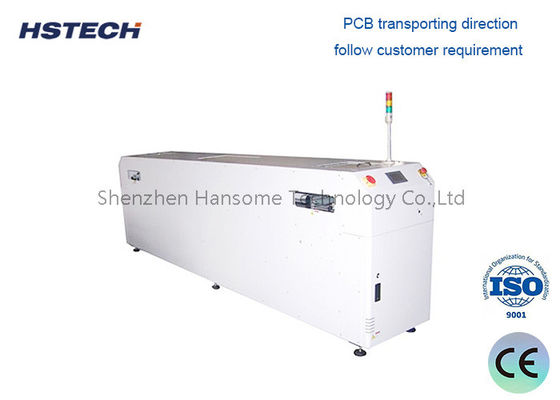

• Dostosowany kierunek transportu- regulowany kierunek na podstawie specyficznych wymagań klienta
• Panel sterowania ekranu dotykowego- Intuicyjny interfejs użytkownika dla łatwego monitorowania i dostosowywania
• Trójkolorowy wyświetlacz wieży- Wizualny wskaźnik stanu z czerwonym, żółtym i zielonym światłem
• Kompatybilność SMEMA- W pełni zgodne ze standardami Stowarzyszenia Producentów Sprzętu Nawierzchniowego

Specyfikacje techniczne

Funkcja podstawowa

Jednostka ta przekierowuje przepływ PCB do różnych kanałów, umożliwiając płynne przejście między konfiguracjami 2-liniowymi a 1-liniowymi lub 1-liniowymi a 2-liniowymi.System zapewnia dynamiczną elastyczność trasy dla zoptymalizowanych operacji obsługi PCB.

Parametry techniczne

• Wysokość transportu:910±20 mm
• Odległość tłumaczenia:Standardowy 2000 mm lub dostosowany
• Czas tłumaczenia:Dostosowywalne w zależności od potrzeb produkcyjnych
• Liczba pojazdów:Samochód pojedynczy lub podwójny (nieobowiązkowy)
• Metoda tłumaczenia:Silnik stopniowy + taśma przenośna
• Rura uszczelniona:Pierwsza i czwarta szyba przymocowana do stabilności
• Kierunek transferu:L-R lub R-L dla elastycznej konfiguracji linii
• Tryb przenoszenia PCB:2 w 1 wyjście, 1 w 2 wyjście, lub 2 w 2 wyjście opcje
• Ciśnienie powietrza:4-6 barów
• grubość PCB:Minimalnie 0,4 mm
• /Sygnał:Zgodne z SMEMA

Typowe zastosowania

• Równoważenie linii SMT: Łączenie przerw w czasie cyklu pomiędzy szybkimi maszynami do zbierania i umieszczania oraz wolniejszymi piecami lub stacjami kontrolnymi.
• Zgromadzenie dwustronne: Buforowanie i przenoszenie PCB między procesami umieszczania pierwszej i drugiej strony.
• Produkcja elektroniki samochodowej: Zapewnienie stabilnej transferu dużych formatów PCB do produkcji ECU, czujników i modułów mocy.
• Zgromadzenie elektroniki użytkowej: Obsługa dużych produkcji smartfonów, tabletów i urządzeń noszonych na płytce PCB z zerowym czasem przestoju.
• Producenci kontraktowi (CEM): Szybkie dostosowanie do różnych projektów klientów z regulowaną pojemnością buforu i prędkością transferu.

Dlaczego wybierać nasz przenośnik PCB?

W przeciwieństwie do podstawowych przenośników, które opierają się na prostym ruchu pasów bez możliwości buforowania,Nasz przenośnik łączy szybkie przenoszenie z inteligentnym buforowaniem, aby wyeliminować przerwy linii spowodowane niezgodnością procesów.Wzmocniona ramka stalowa z stopami antywibracyjnymi zapewnia stabilną pracę nawet przy maksymalnej prędkości, a konstrukcja modułowa umożliwia łatwą konserwację z beznarzędnym dostępem do części zużywanych.Interfejs HMI zapewnia dane w czasie rzeczywistym na temat liczby osób na pokładzie, czasu przelewu i stanu buforu, umożliwiając operatorom optymalizację wydajności linii i identyfikację potencjalnych problemów, zanim spowodują przestoj.

Oferujemy również dostosowywalne pojemności buforów, wydłużone długości przenośników i wersje zgodne z czystymi pomieszczeniami dla wrażliwych środowisk produkcyjnych.

Gotowi na wyeliminowanie wąskich gardłów w linii SMT?

Nasz przenośnik PCB zapewnia płynny, ciągły przepływ między wszystkimi stacjami, maksymalizując przepustowość i wydajność linii.Skontaktuj się z nami już dziś, aby uzyskać specjalny plan integracji, demo na żywo, lub konkurencyjną ofertę łyź nam pomóc przekształcić linię produkcyjną w wysokiej prędkości, wysokiej wydajności elektrowni.
