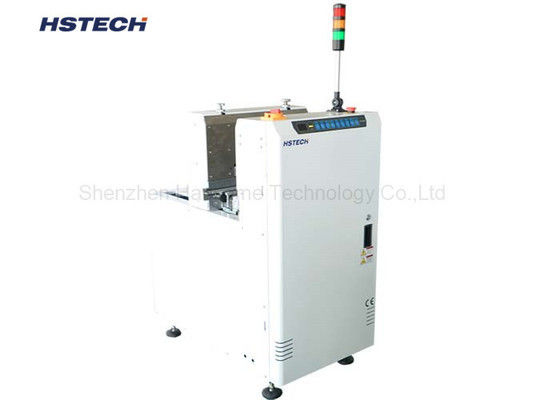

Automatyczny podajnik PCB do rozwarstwiania płytek drukowanych, sprzęt do ładowania gołych płytek dla linii SMT

Automatyczny podajnik PCB do rozwarstwiania płytek drukowanych, sprzęt do ładowania gołych płytek dla linii SMT

Nazwa marki:	HSTECH
Numer modelu:	HS-DS400
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Rozbieracz płytek PCB

Inna nazwa:

Ładowarka do gołych desek

Grubość PCB:

0,6 ~ 4,0 mm

Ciśnienie powietrza:

0,6 MPa

Zasilanie:

AC110V/220V, jednofazowy

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

automatyczny podajnik PCB do SMT

urządzenie do ładowania gołych płytek

maszyna do transportu PCB z gwarancją

Opis produktu

Automatyczny podajnik PCB do linii produkcyjnych SMT

Podajnik HSTECH Destacker (Bare Board Loader) to automatyczne rozwiązanie do ładowania PCB, zaprojektowane do efektywnego rozdzielania i ładowania gołych PCB na linię produkcyjną SMT. Dzięki sterowaniu programem PLC, stabilnej aluminiowej konstrukcji, taśmie transportowej ESD-safe i kompatybilności SMEMA, maszyna stanowi praktyczne rozwiązanie do zautomatyzowanego przenoszenia PCB.

Podajnik jest przeznaczony do środowisk produkcyjnych, w których ważne jest ciągłe ładowanie PCB, szybka zmiana produktu i stabilny transport płytek. Może również działać w trybie tryb przelotowy, zapewniając większą elastyczność podczas integracji maszyny z różnymi konfiguracjami linii produkcyjnych PCB.

HSTECH oferuje dwa standardowe modele, HS-DS400 i HS-DS530, obsługujące różne zakresy rozmiarów PCB, aby sprostać różnorodnym wymaganiom produkcyjnym.

Kluczowe cechy

Sterowanie programem PLC

Podajnik wykorzystuje sterowanie programem PLC do zarządzania sekwencją pracy maszyny i procesem ładowania PCB. System sterowania oparty na PLC zapewnia stabilną i wygodną pracę w codziennej produkcji, jednocześnie umożliwiając maszynie pracę jako część zautomatyzowanego systemu przenoszenia PCB SMT.

Wytrzymała aluminiowa konstrukcja

Maszyna przyjmuje aluminiową konstrukcję z ciężką podstawą. Wzmocniona podstawa pomaga zapobiegać niepożądanemu przesuwaniu się maszyny podczas pracy i zapewnia stabilną platformę do ciągłego przenoszenia PCB. Taka konstrukcja jest szczególnie odpowiednia dla środowisk produkcyjnych, gdzie stabilność sprzętu jest ważna dla niezawodnego transferu płytek.

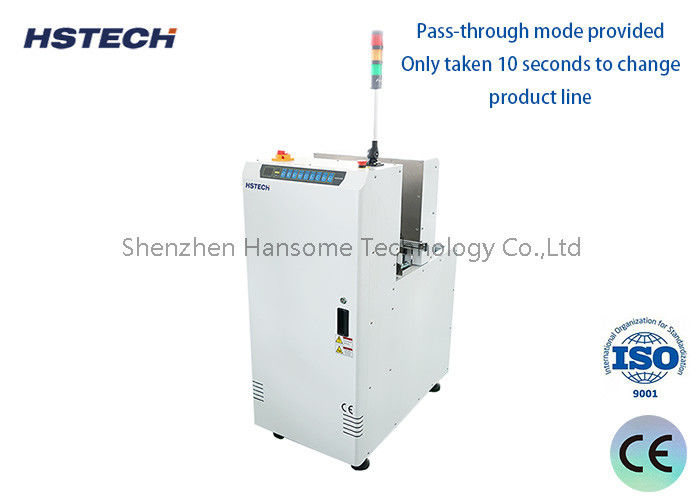

Tryb przelotowy

Dostępny jest tryb przelotowy dla elastycznej integracji z linią produkcyjną. W zależności od układu produkcji, podajnik może być skonfigurowany do obsługi różnych wymagań dotyczących przenoszenia PCB, ułatwiając integrację z urządzeniami SMT znajdującymi się przed i za nim.

Szybka zmiana produktu

Podajnik jest zaprojektowany z myślą o wygodnej zmianie produktu. Zgodnie ze specyfikacją, zmiana linii produktowej zajmuje tylko około 10 sekund. Ta szybka zmiana jest szczególnie przydatna w środowiskach produkcyjnych obsługujących wiele modeli PCB i częste zmiany produktów.

Przyjazne dla użytkownika sterowanie

Maszyna posiada wygodne przyciski sterujące dla prostego działania. Dostępna jest również opcja sterowania ekranem dotykowym, zapewniająca alternatywny interfejs dla klientów wymagających wygodniejszego doświadczenia obsługi maszyny.

Nieprzerwane ładowanie PCB

Podajnik obsługuje nieprzerwane ładowanie, pomagając utrzymać ciągłe dostarczanie PCB do linii produkcyjnej. Ta funkcja może zmniejszyć niepotrzebne przerwy podczas przenoszenia PCB i jest odpowiednia dla zautomatyzowanych środowisk produkcyjnych SMT, gdzie wymagane jest stabilne podawanie płytek.

Taśma transportowa ESD

Maszyna jest wyposażona w taśmę transportową ESD do transportu PCB. Konstrukcja transportowa zorientowana na ESD jest odpowiednia dla środowisk produkcji elektroniki, gdzie ochrona elektrostatyczna jest ważnym czynnikiem podczas przenoszenia PCB.

Inteligentny wyświetlacz błędów maszyny

Podajnik zapewnia samodzielnie zaprogramowany system wyświetlania błędów maszyny. Różne błędy maszyny mają przypisane różne kody błędów. Każdy kod błędu odpowiada odpowiednim instrukcjom konserwacji, które znajdują się po wewnętrznej stronie drzwi maszyny. Pozwala to operatorom i personelowi konserwacyjnemu szybko zidentyfikować rodzaj błędu maszyny i odwołać się do odpowiednich informacji o konserwacji.

Kompatybilność z SMEMA

Podajnik jest kompatybilny z SMEMA, co czyni go odpowiednim do integracji z kompatybilnymi urządzeniami linii produkcyjnych SMT. Pozwala to na włączenie Bare Board Loader do zautomatyzowanego systemu przenoszenia PCB wraz z innymi urządzeniami linii SMT.

Jak działa podajnik PCB

Podajnik Bare Board Loader / PCB Destacker jest umieszczony na początku linii produkcyjnej PCB. Gołe PCB są ładowane do maszyny, a podajnik rozdziela i przenosi płytki pojedynczo do urządzeń produkcyjnych znajdujących się dalej na linii.

Następnie maszyna kontynuuje proces ładowania zgodnie z zaprogramowaną sekwencją pracy, zapewniając stabilne dostarczanie gołych PCB do linii SMT. Ten rodzaj zautomatyzowanego przenoszenia PCB może pomóc producentom zmniejszyć ręczne przenoszenie płytek i poprawić spójność podawania PCB między procesami.

Zaprojektowany do przenoszenia PCB SMT

Podajnik HSTECH jest odpowiedni dla linii produkcyjnych PCB, gdzie wymagane jest zautomatyzowane ładowanie gołych płytek. Typowe zastosowania obejmują:

Linie produkcyjne SMT
Linie montażowe PCB
Produkcja PCBA
Produkcja elektroniki
Produkcja EMS
Produkcja elektroniki OEM/ODM
Zautomatyzowane systemy przenoszenia PCB

Może być używany jako część szerszego rozwiązania do przenoszenia PCB wraz z przenośnikami PCB, buforami, rozładowywaczami i innymi urządzeniami linii SMT.

Specyfikacje techniczne

Model	Efektywny rozmiar PCB	Wymiary maszyny	Waga
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg
HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg

Dlaczego wybrać podajnik PCB HSTECH?

Stabilne przenoszenie PCB

Wytrzymała aluminiowa konstrukcja i ciężka podstawa zapewniają stabilną pracę urządzenia podczas ładowania PCB.

Elastyczna produkcja

Tryb przelotowy i kompatybilność z SMEMA pozwalają na integrację maszyny z różnymi konfiguracjami linii produkcyjnych SMT.

Szybka zmiana

Zmiana linii produktowej zajmuje około 10 sekund, co czyni maszynę odpowiednią dla środowisk produkcyjnych z wieloma modelami PCB.

Ciągłe ładowanie

Funkcja ciągłego ładowania pomaga utrzymać ciągłe dostarczanie PCB do procesów SMT znajdujących się dalej na linii.

Łatwa konserwacja

Zaprogramowany wyświetlacz błędów i odpowiednie instrukcje konserwacji pomagają operatorom efektywniej identyfikować problemy z maszyną.

Ochrona ESD

Taśma transportowa ESD jest przeznaczona do zastosowań w przenoszeniu PCB w środowiskach produkcji elektroniki.

Typowe zastosowanie w linii SMT

Typowa konfiguracja przenoszenia PCB może być ułożona w następujący sposób:

Ładowanie gołych PCB -> Podajnik PCB -> Przenośnik -> Druk pasty lutowniczej -> Pick & Place -> Reflow -> AOI -> Rozładowanie PCB

Podajnik HSTECH może służyć jako urządzenie do ładowania PCB na początku linii, automatycznie podając gołe PCB do procesu produkcji SMT. Dla producentów modernizujących istniejącą linię produkcyjną, podajnik może być również rozważany jako rozwiązanie automatyzacyjne w celu zmniejszenia ręcznych operacji ładowania PCB.

Podajnik PCB do produkcji wielu rodzajów PCB

Dla producentów EMS i PCBA obsługujących różne modele PCB, szybka zmiana produktu może być ważną częścią elastyczności produkcji. Podajnik HSTECH został zaprojektowany z myślą o szybkiej zmianie, wymagającej około 10 sekund na zmianę linii produktowej. Dzięki temu nadaje się do środowisk produkcyjnych, gdzie na tej samej linii muszą być przetwarzane różne produkty PCB.

W połączeniu ze sterowaniem PLC, wygodną obsługą i funkcjonalnością przelotową, maszyna stanowi praktyczne rozwiązanie do zautomatyzowanego przenoszenia gołych PCB.
