Automatyczna 5-osiowa zgrzewarka robotyczna z podwójnym stołem, programowalny panel sterowania do montażu PCB

Automatyczna 5-osiowa zgrzewarka robotyczna z podwójnym stołem, programowalny panel sterowania do montażu PCB

Nazwa marki:	HSTECH
Numer modelu:	HS-S5331R
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Robot lutowniczy stołowy

Głowica lutownicza:

Pojedyncza wskazówka

Obrót:

360 stopni

System:

Programowanie ręczne, szybkie przełączanie

Masa maszyny:

90 kg

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Maszyna do lutowania robotycznego o pięciu ośach

programowalny robot do montażu PCB

Automatyczny robot lutowniczy z podwójnym stołem

Opis produktu

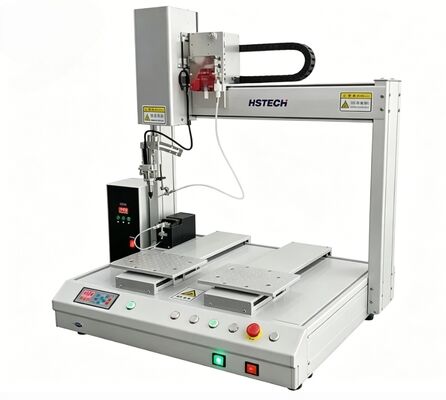

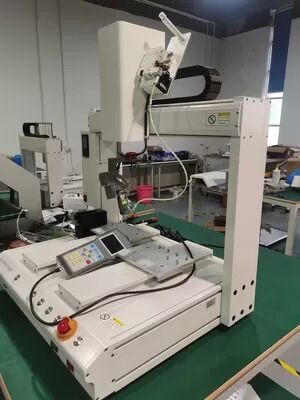

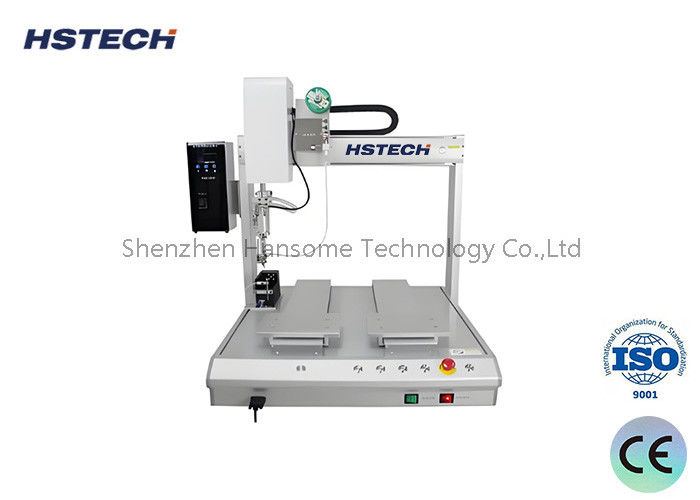

Automatyczna 5-osiowa zrobotyzowana maszyna do lutowania z podwójnym stołem

5-osiowa zrobotyzowana maszyna do lutowania z podwójnym stołem HS-S5331R to inteligentne, zautomatyzowane rozwiązanie do lutowania, zaprojektowane do precyzyjnego montażu elektroniki. Wyposażona w dwa stanowiska robocze i system ruchu 5-osiowego, ta zrobotyzowana platforma lutownicza zapewnia stabilne, spójne i wysokiej jakości lutowanie płytek drukowanych (PCBA), złączy, końcówek przewodów i miniaturowych komponentów elektronicznych.

Kluczowe cechy

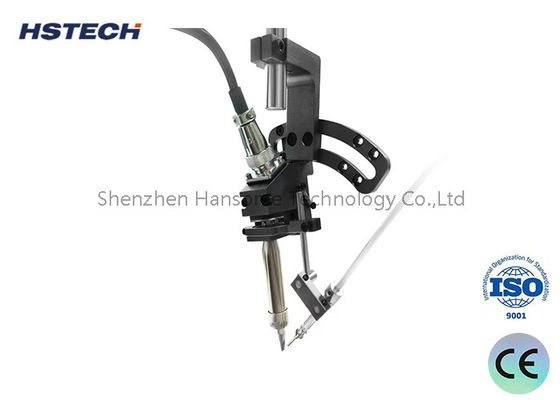

5-osiowy system lutowania: Wielowymiarowy ruch z osią obrotową R 360° umożliwia elastyczne lutowanie pod złożonymi kątami i efektywne radzenie sobie z nieregularnymi pozycjami lutowania
Sterowanie silnikiem krokowym: System napędu silnikiem krokowym + pasek zębaty zapewnia stabilną pracę, niskie wibracje i doskonałą spójność pozycjonowania podczas długotrwałej, ciągłej produkcji
Precyzyjna kontrola temperatury i łamania cyny: Monitorowanie temperatury w czasie rzeczywistym z precyzyjną kontrolą łamania cyny zapobiega nadmiernej ilości cyny, zimnym lutom, zwarciom i kulkom cyny
Wysokiej klasy szyna prowadząca liniowa: Najwyższej jakości konstrukcja prowadnicy liniowej zapewnia ultra-płynny, płaski ruch, minimalizuje odchylenia ruchu i przedłuża żywotność maszyny
Wiele trybów lutowania: Obsługuje lutowanie punktowe i lutowanie przeciągane, z możliwością dostosowania do różnych wymagań lutowania detali
Wytrzymałe ramię maszyny ze stopu aluminium: Niestandardowa konstrukcja wspornikowa ze stopu jest odporna na rdzę i deformacje, utrzymując stabilność strukturalną podczas długotrwałej, ciągłej pracy
Programowanie za pomocą panelu sterowania: Przyjazny dla użytkownika ręczny panel sterowania do łatwego programowania ścieżek z możliwością przechowywania do 99 grup niezależnych programów lutowania
Wbudowany system filtracji dymu: Skutecznie filtruje szkodliwe opary powstające podczas lutowania, chroni grot lutownicy przed korozją i poprawia środowisko pracy

Specyfikacje techniczne

Model	HS-S5331R
Zakres roboczy X/Y1/Y2/Z	500×300×300×100 mm
Obrót osi R	360°
Maksymalna prędkość ruchu XYZ	300 mm/s
System napędu	Silnik krokowy + pasek zębaty
Dokładność powtarzalności pozycjonowania	±0,02 mm
Tryb pracy	W pełni automatyczny
Metoda programowania	Programowanie ręczne za pomocą panelu sterowania
System sterowania	System kontroli stałej temperatury
Jednostka sterująca	Płyta sterująca
Waga maszyny	90 kg
Wymiary całkowite (dł.×szer.×wys.)	716×585×800 mm
Zasilanie	220V, 50–60Hz
Zakres kontroli temperatury	0–550°C
Metoda czyszczenia grotu lutownicy	Czyszczenie pneumatyczne powietrzem
Zewnętrzny interfejs komunikacyjny	USB + RS232
Metody lutowania	Lutowanie punktowe / Lutowanie przeciągane
Temperatura i wilgotność środowiska pracy	5–40°C, 20%–90% RH (bez kondensacji)

Scenariusze zastosowań

Nadaje się do zautomatyzowanego przetwarzania lutowania obwodów drukowanych (PCB), elastycznych płytek drukowanych (FPC), złączy elektronicznych, końcówek wiązek przewodów, czujników, małych modułów, komponentów audio, elektroniki użytkowej, elektroniki medycznej i zespołów elektroniki samochodowej.

Zalety produktu

Konstrukcja z podwójnym stołem pracującym naprzemiennie: Dwa stanowiska robocze pracują naprzemiennie, oszczędzając czas oczekiwania na załadunek/rozładunek i zwiększając wydajność produkcji
Bardzo wysoka spójność lutowania: Zastępuje lutowanie ręczne, eliminuje niestabilną jakość spowodowaną działaniem człowieka i zmniejsza wskaźnik wad
Prosta obsługa i niski koszt nauki: Intuicyjne programowanie za pomocą panelu sterowania pozwala operatorom szybko edytować programy bez profesjonalnej wiedzy programistycznej
Ekologiczna konstrukcja: Zintegrowany system oczyszczania dymu usuwa opary lutownicze i spełnia normy środowiskowe fabryki
Długa żywotność i niski koszt konserwacji: Rama ze stopu odpornego na rdzę i niezawodne komponenty napędowe wspierają długotrwałą, nieprzerwaną produkcję przemysłową
