Wysoka wydajność 90° 180° PCB Obrót przenośnika zmiana kierunku z 3 kolorowym światłem wieży

Name: Wysoka wydajność 90° 180° PCB Obrót przenośnika zmiana kierunku z 3 kolorowym światłem wieży
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Nazwa marki:	HSTECH
Numer modelu:	HS-SZ350
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Przenośnik skrętowy PCB

Zasilanie:

AC100-230 V

Obróć stopień:

90 stopni, 180 stopni, 270 stopni

Sygnał:

SMEMA

Kontrola:

Ekran dotykowy

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

90° 180° przenośnik obracający PCB

Przesyłowiec do zmiany kierunku PCB z światłem wieży

Wysokiej wydajności urządzenia do obróbki PCB

Opis produktu

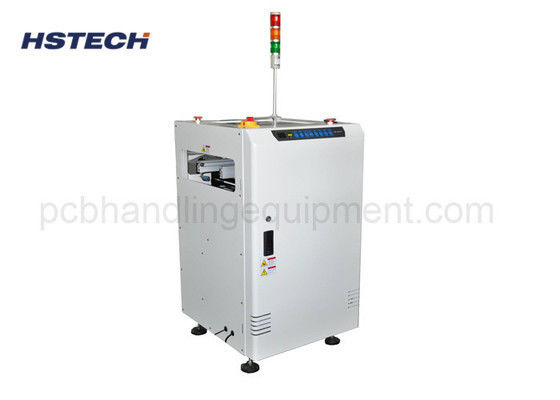

Przenośnik obrotowy SMT 90°/180° do PCB z 3-kolorowym oświetleniem wieżowym

Przenośnik obrotowy PCB zmiany kierunku przepływu SMT to wyspecjalizowane zautomatyzowane urządzenie transferowe zaprojektowane dla linii produkcyjnych montażu SMT, obsługujące przekierowanie kierunku PCB 90°, 180° i 270°. Wyposażony w standardową 3-kolorową wieżę świetlną do wskazywania stanu maszyny w czasie rzeczywistym, ten przenośnik obrotowy płynnie łączy przednie i tylne urządzenia SMT, umożliwiając elastyczne przełączanie przepływu płytek drukowanych na w pełni zautomatyzowanych liniach produkcyjnych.

Podstawowe cechy produktu

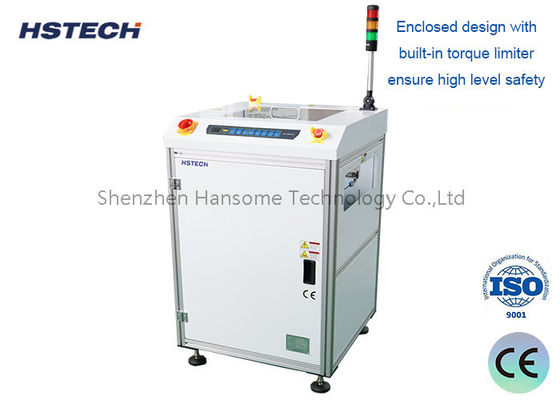

Całkowicie zamknięta konstrukcja bezpieczeństwa:Uszczelniona konstrukcja obudowy z wbudowanym ogranicznikiem momentu obrotowego zapobiega mechanicznym przeciążeniom i zmiażdżeniu PCB podczas obrotu
Szybko otwierana górna pokrywa bezpieczeństwa:Pełny dostęp do komponentów wewnętrznych dla łatwej konserwacji i skrócenia przestojów

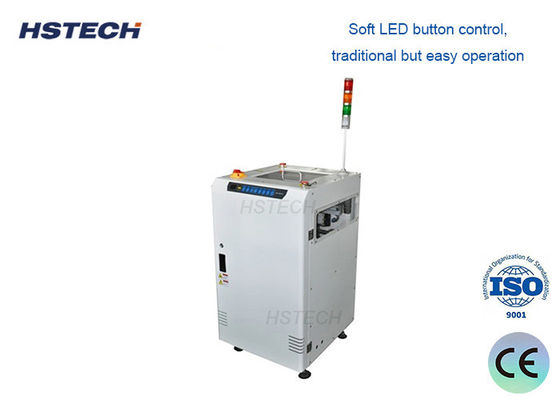

Przyjazne dla użytkownika fizyczne przyciski sterujące:Intuicyjne elementy sterujące na panelu bocznym umożliwiające uruchamianie, zatrzymywanie, resetowanie i operacje awaryjne
Precyzyjny mechanizm obrotowy:Precyzyjne łożysko i zespół serwonapędu zapewniają stabilny obrót bez wibracji
Zminimalizowana luka transferowa:Zoptymalizowane dokowanie rolek eliminuje zakleszczanie się krawędzi PCB i przechylanie płytki
Konfigurowalna logika przepływu ruchu:Programowalne opóźnienie sygnału, sekwencja przenoszenia i tryby wyzwalania kąta skrętu
Regulacja szerokości śruby pociągowej równoległej:System podwójnej śruby pociągowej utrzymuje idealną równoległość poziomą
Zgodność komunikacji SMEMA:Standardowy interfejs zapewniający bezproblemową integrację ze wszystkimi głównymi urządzeniami SMT

Dane techniczne

Parametr	Bliższe dane
Funkcja podstawowa	Przekieruj kierunek przepływu PCB; obsługują kąty skrętu 90°, 180°, 270°
Standardowa wysokość transportowa	910±20mm (odpowiada światowym standardom sprzętu SMT)
Kierunek przenoszenia	Obsługa dwukierunkowa od lewej do prawej / od prawej do lewej
Standardowy czas cyklu	Około. 5 sekund na pełny cykl obrotu
Zasilanie	AC 100-230 V, jednofazowe, napięcie uniwersalne 50/60 Hz
Robocze ciśnienie powietrza	Zasilanie sprężonym powietrzem 4-6 bar
Maksymalne zużycie powietrza	10 l/min przy pracy ciągłej przy pełnym obciążeniu
Minimalna grubość PCB	0,4 mm (obsługuje ultracienkie, elastyczne i sztywne płytki drukowane)
Sygnał komunikacyjny	Standardowy interfejs sygnałowy SMEMA

Opcje modelu standardowego

Model HS-SZ350

Rozmiar przetwarzania PCB:50×50 - 450×350 mm
Wymiary maszyny:700×750×1200 mm
Waga netto:150 kg
Aplikacje:Płyty do telefonów komórkowych, moduły czujników, elektronika do noszenia, małe panele obwodów sterujących. Kompaktowe wymiary, idealne do ograniczonej przestrzeni warsztatowej.

Model HS-SZ460

Rozmiar przetwarzania PCB:50×50 - 550×460 mm
Wymiary maszyny:840×890×1200 mm
Waga netto:180 kg
Aplikacje:Tablice sterujące samochodowe, płyty główne zasilaczy, główne płyty sterujące przemysłowe, duże panele sterowników LED. Większa nośność dla ciężkich wielowarstwowych płytek drukowanych.

Scenariusze zastosowań

• W pełni automatyczne linie do produkcji łatek SMT
• Transfer kierunkowy po rozpływie PCB i toczenie układu linii
• Podłączenie linii stacji kontroli AOI, SPI, X-Ray
• Elektronika samochodowa, elektronika użytkowa, montaż obwodów urządzeń medycznych
• Warsztaty produkcyjne inteligentnych płytek sterujących urządzeniami gospodarstwa domowego
• Bezzałogowa, ciemna, zautomatyzowana transmisja logistyki PCB

Zalety produktu i korzyści dla klienta

Zmniejsz ilość złomu PCB:Precyzyjny obrót i wąska szczelina transferowa pozwalają uniknąć uszkodzenia płyty i utraty komponentów
Niższa zależność od pracy:Połączenie SMEMA umożliwia w pełni automatyczną pracę bez ręcznej obsługi
Elastyczny układ linii:Możliwość obracania pod wieloma kątami optymalizuje wykorzystanie przestrzeni fabrycznej
Niskie koszty utrzymania:Konstrukcja z szybko otwieraną pokrywą upraszcza codzienną konserwację i skraca przestoje
Globalna kompatybilność:Zasilacz szerokonapięciowy i standardowy sygnał SMEMA obsługują rynki międzynarodowe
Wysoki standard bezpieczeństwa:Ogranicznik momentu obrotowego i zamknięta obudowa zapobiegają wypadkom związanym z bezpieczeństwem
