Przycisk do sterowania wielokrotnym magazynem PCB magazyn zamknięty ładowarka z SMEMA Kompatybilny

Nazwa marki:	HSTECH
Numer modelu:	HS-LD250
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Wielokrotne ładowarki PCB

Inna nazwa:

Maszyna do ładowania płyt SMT

Zasilanie:

AC 110 V/220 V, 50/60 Hz

Ciśnienie powietrza:

4-6 barów

Działanie:

Operacja z przodu

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Przeładowarka magazynów PCB z kontrolą przycisków

Podajnik PCB kompatybilny z SMEMA

Załączony ładowarek PCB

Opis produktu

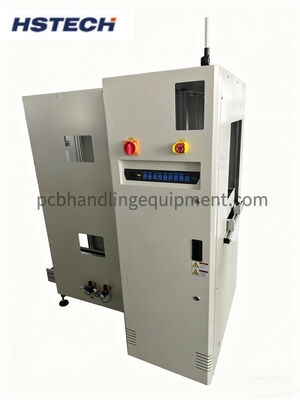

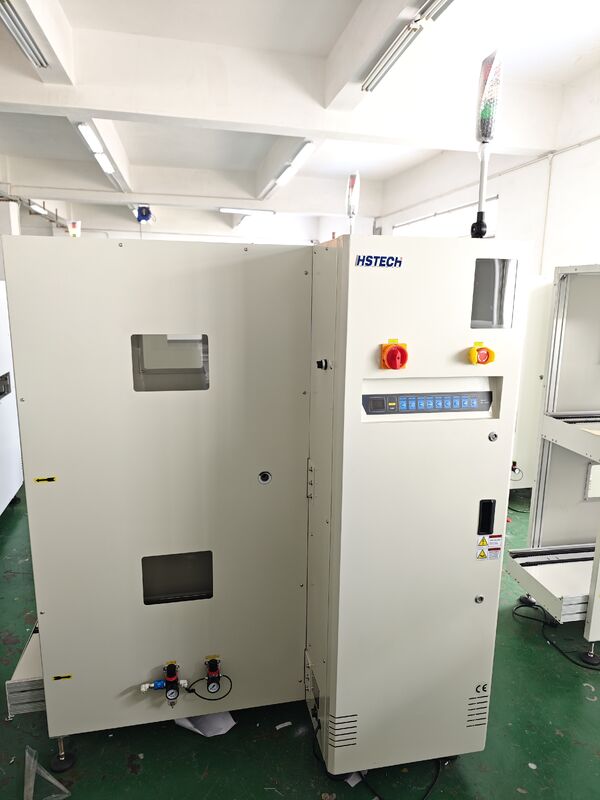

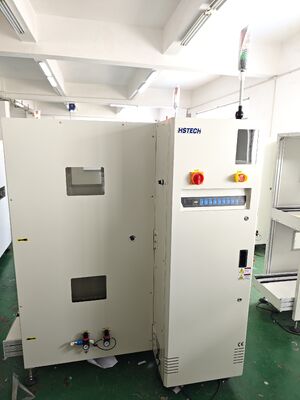

Zamknięte przyciski sterowania SMEMA PCB Loader Machine

Ta zamknięta maszyna do ładowania płytek PCB to przednie automatyczne urządzenie do podawania specjalnie zaprojektowane dla linii produkcyjnych montażu SMT.Wyposażony jest w całkowicie zamknięte obudowy bezpieczeństwa z centralnym sterowaniem przyciskiem fizycznym i obsługuje standardowe dokujące się sygnały komunikacyjne SMEMA dla bezproblemowej integracji z drukarkami pasty lutowej, montażniki komponentów, maszyny do dystrybucji, piece do odtwarzania i inne urządzenia SMT.

Scenariusze zastosowania

Zastosowanie dopasowania zasilania przedniego końca dla drukarek stencil SMT
Automatyczne zasilanie płytami dla szybkich montaży chipów
Maszyny i urządzenia do lutowania fal selektywnych, do podtrzymywania ciągłego podawania
Wykorzystanie płyt PCB w partii do produkcji elektronicznych płyt sterujących samochodami, elastycznych obwodów FPC i mini płyt półprzewodnikowych
Automatyczne podawanie w warsztatach bez pyłu z całkowicie zamkniętą konstrukcją zabezpieczenia bezpieczeństwa

Główne cechy produktu

Modułowy projekt zintegrowany:Standaryzowany układ modułowy umożliwiający łatwe demontaż, konserwację, rozbudowę funkcji i konwersję modelu
Wzmocniona mocna ramka mechaniczna:Zgrubiona stalowa zintegrowana konstrukcja ramy z obróbką antywibracyjną dla stabilnej 24-godzinnej ciągłej pracy
Projektowanie opłacalne:Optymalizowane układy strukturalne obniżają koszty produkcji przy zachowaniu pełnych funkcji żywienia

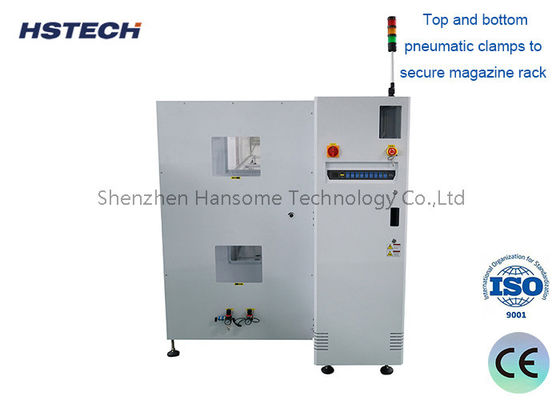

Dwie zaciski pneumatyczne:Górny i dolny mechanizm zacisku pneumatycznego mocno blokuje półki magazynów podczas pracy
Gwarancja zerowego pękania płytek PCB:Taśmy przenośnikowe o miękkim tarciu z strukturą podnoszącą bufor i precyzyjnymi czujnikami granicznymi wysokości zapobiegają uszkodzeniom PCB
Standardowy sygnał SMEMA zgodny:Wbudowany standardowy interfejs komunikacyjny SMEMA do automatycznego połączenia sygnału ze wszystkimi głównymi urządzeniami SMT

Specyfikacje techniczne

Pozycja	Parametry
Nazwa produktu	Maszyna do ładowania PCB
Wysokość transportu	910±30 mm
Czas ładowania PCB	Około 6 sekund.
Czas wymiany magazynu	Około 30 sekund.
Kierunek transportu	L~R, lub R~L
Operacja	Działanie z przodu
Strona stała toru	Strona przednia (lub określić)
Zasilanie	220V, 50/60Hz, ±10%
Ciśnienie powietrza	4-6bar
grubość PCB	Min 0,4 mm
Ilość magazynu	Strona górna: 1 pc, strona dolna: 2 pc
Wybór głosu	1-4 (10 mm odległości)
Prędkość przenośnika	0.5-20M/min lub na zamówienie
Sygnał	SMEMA

Specyfikacje modelu

Model	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Wydajna długość PCB	50 × 50 ~ 350 × 250 mm	50×50~455×330 mm	50×50~530×390 mm	50 × 530 × 460 mm
Wielkość maszyny	1400 × 800 × 1200 mm	1650 × 880 × 1200 mm	1800 × 940 × 1200 mm	1800×1010×1200 mm
Rozmiar magazynu	355 × 320 × 563 mm	460 × 400 × 563 mm	535 × 460 × 570 mm	535 × 530 × 570 mm
Waga	140 kg	180 kg	220 kg	260 kg

Wykorzystane branże

Fabryka montażu elektroniki SMT Produkcja elektroniki samochodowej Produkcja nowych płyt sterujących energią Przetwarzanie układów elastycznych FPC Warsztaty opakowań półprzewodnikowych Produkcja sprzętu elektronicznego medycznego Fabryka inteligentnych urządzeń noszonych
