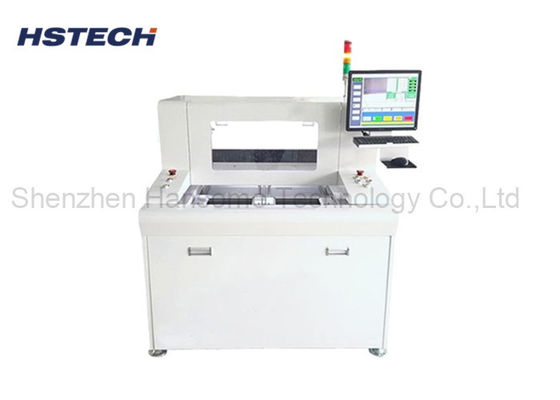

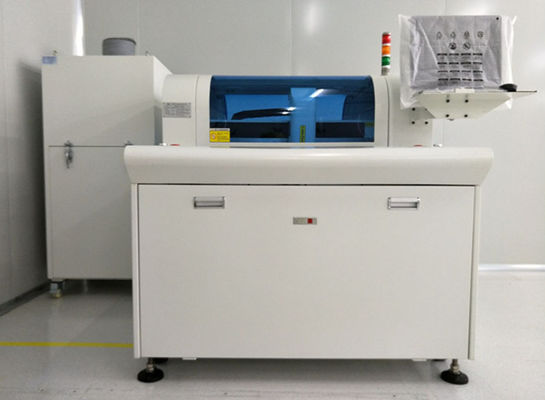

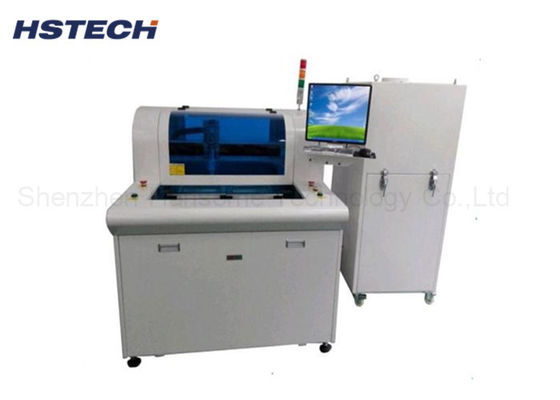

Podwójna platforma 4-osiowy PCBA Router Machine Automatyczny PCB Depanling Machine Z wykrywaniem CCD

Podwójna platforma 4-osiowy PCBA Router Machine Automatyczny PCB Depanling Machine Z wykrywaniem CCD

Nazwa marki:	HSTECH
Numer modelu:	RM-560
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Maszyna routera PCBA

Inna nazwa:

Automatyczny router pcb

Woltaż:

AC380V 50Hz

Wrzeciono prowadzące:

6000 obr./min

Waga brutto:

700 kg

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Router PCBA 4-osiowy z wykrywaniem CCD

automatyczna maszyna do rozkładania płyt PCB z CCD

podwójne platformy PCB przednie router

Opis produktu

Podwójna platforma 4-osiowa routera PCBA

Automatyczna maszyna do usuwania płytek PCB z detekcją CCD do precyzyjnego oddzielania zespołów PCBA po procesie SMT.

Przegląd produktu

Ten dwuplatformowy, automatyczny router do depanelacji płytek PCB to precyzyjne urządzenie do separacji zaprojektowane specjalnie do postprocesowego cięcia PCBA SMT. Wyposażona w precyzyjne prowadnice liniowe HIWIN, 4-osiowy w pełni serwo napęd i stabilne wrzeciono frezujące o dużej prędkości 6000 obr./min, maszyna działa w pełni automatycznie, podążając za zaprogramowanymi ścieżkami cięcia.

Skutecznie radzi sobie z wymaganiami dotyczącymi separacji płytek drukowanych z otworami na stemple, zakrzywionych płytek drukowanych i różnych zespołów o nieregularnych kształtach, zastępując przestarzałe tradycyjne separatory V-Cut, aby zapewnić czystsze i beznaprężeniowe wyniki depanelacji.

Wykorzystując system operacyjny Windows z wbudowaną wizualną detekcją pozycjonowania CCD, operatorzy mogą monitorować całą procedurę cięcia w czasie rzeczywistym, zapewniając stabilną dokładność obróbki i stałą jakość gotowych płytek PCB w masowej produkcji elektroniki.

Zasada działania

Import plików i ustawienia programu:Operatorzy importują pliki PCB Gerber lub ręcznie zaznaczają ścieżki cięcia w systemie sterowania dotykowego Windows, aby wygenerować niezależne programy trasowania dla każdego modelu płytki.
Kalibracja pozycjonowania wizualnego CCD:Wbudowana kamera CCD automatycznie identyfikuje znaczniki odniesienia PCB w celu kalibracji ścieżek cięcia, eliminując błędy ręcznego pozycjonowania.
Precyzyjne wyznaczanie tras sterowane serwomechanizmem:System 4-osiowego serwosilnika napędza szybkie wrzeciono o prędkości 6000 obr./min, aby poruszać się po zaprogramowanych ścieżkach. Ostry frez delikatnie przecina wypustki łączące PCB, nie rozciągając ani nie pękając elementów PCBA.
Odsysanie kurzu i gotowe wyjście na płytę:Zintegrowany wewnętrzny odpylacz pochłania podczas pracy wszystkie pozostałości po cięciu i pył żywiczny, utrzymując strefę roboczą w czystości. Po zakończeniu trasowania gotowe, oddzielone płytki PCB są gotowe do rozładunku.

Kluczowe funkcje

Wrzeciono frezarskie o dużej prędkości obrotowej 6000 obr./min zapewnia płynną obróbkę przy niskim poziomie wibracji i braku uszkodzeń elementów
Podwójna niezależna konstrukcja stołu roboczego do naprzemiennego załadunku i rozładunku w celu maksymalizacji wydajności produkcji
Pełna przekładnia prowadnicy liniowej HIWIN zapewniająca wyjątkowo płynny ruch, długą żywotność i stabilną precyzję cięcia
Pełny napęd 4-osiowego serwomotoru z dokładną kontrolą położenia i błędem powtarzania pozycjonowania mniejszym niż 0,02 mm
Inteligentny system operacyjny Windows obsługujący bezpośredni import plików Gerber i ręczne pozycjonowanie punkt-punkt
Wbudowany system detekcji wizualnej CCD do monitorowania ścieżki w czasie rzeczywistym i automatycznej korekcji przesunięcia
Zintegrowany, wydajny odpylacz do zbierania proszku PCB i resztek po cięciu, chroniąc wrzeciono i środowisko warsztatowe
Szeroka kompatybilność materiałowa, w tym sztywna płytka PCB FR4, podłoże aluminiowe, elastyczna płytka drukowana FPC i płyty kompozytowe
Idealny zamiennik tradycyjnych separatorów V-Cut, obsługujący panele łączone z otworami na stemple i zakrzywione płyty o specjalnych kształtach
Niski poziom hałasu podczas pracy, zwarta konstrukcja korpusu, łatwa konserwacja i proste szkolenie operatorów

Dane techniczne

Model	RM-560
Struktura	Pojedyncze wrzeciono, podwójne platformy robocze
Rozmiar maszyny (mm)	100012001550
Waga brutto	700 kg
Rozmiar odpylacza (mm)	6256001600
Metoda zbierania kurzu	Dolna kolekcja
Rozmiar platformy roboczej	300*400mm
Typ jazdy platformowej	Podwójna platforma obrotowa, krajalnica precyzyjna z falownikiem silnika 3-fazowego
Układ napędowy	Oś X/Y/Z napędzana silnikiem serwo, oś W napędzana silnikiem trójfazowym z przetwornicą częstotliwości
Wrzeciono prowadzące	6000 obr./min
Szybkość cięcia	1-100 mm/s
Dokładność cięcia	±0,05 mm
Powtórz dokładność	±0,02 mm
Prędkość ruchu osi	800 mm/s
Układ osi Z	Napędzany śrubą, podwójna prowadnica
Zestaw routera	Frez, φ0,8~φ3,0, obrót w lewo, chwyt ze stali wolframowej
Kontrola trwałości narzędzia	Sterowanie programem
Aktywna funkcja ochronna	Kurtyna świetlna bezpieczeństwa
Drzwi bezpieczeństwa	Drzwi ręczne
Alarm błędu	Tak
Metoda programu	Samoprogramowanie, kamera sterowana za pomocą klawiatury i myszy

Kompatybilne materiały PCB

Sztywna płytka drukowana FR4, aluminiowa podstawa PCB, elastyczna płyta FPC, płyta kompozytowa CEM-1, cienka wielowarstwowa płytka PCB

Główne zastosowania depanelingu

Panele PCB połączone z otworem na stempel
Płytki drukowane o nieregularnym zakrzywionym konturze
Cienkie, delikatne zespoły z wrażliwymi komponentami SMT
Prototypowe PCBA w małych partiach i linie do produkcji masowej na dużą skalę
