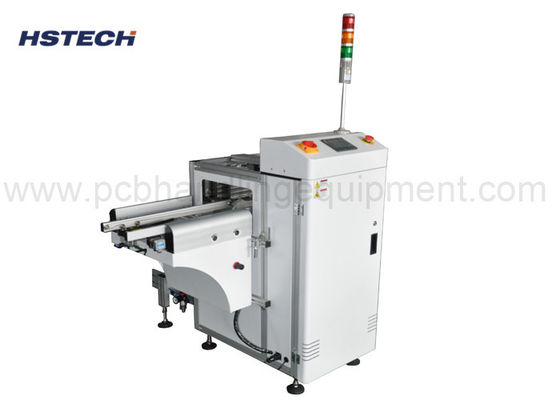

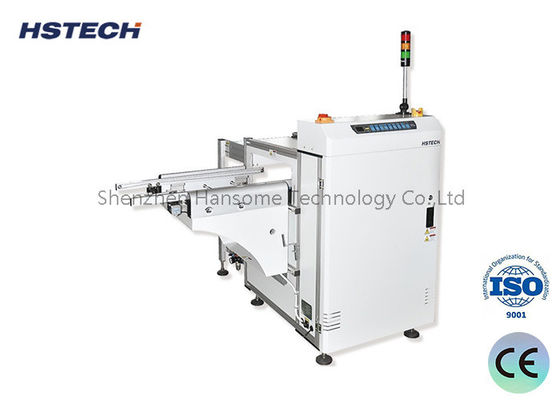

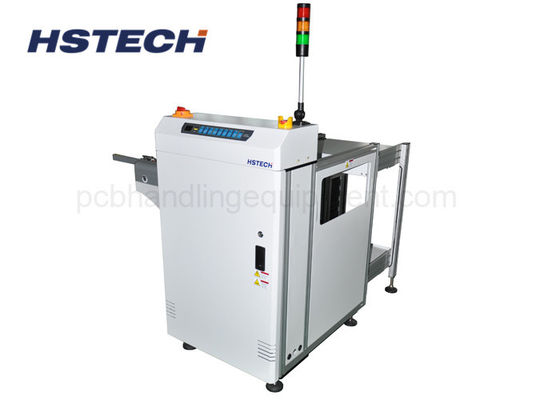

Podwójny magazyn 90 stopni Unlaoder L Typ Modułu Projektowanie z SMEMA Kompatybilne

Nazwa marki:	HSTECH
Numer modelu:	HS-LD250
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Ładowarka PCB

Ciśnienie powietrza:

4-6 barów

Zasilanie:

AC 110 V/220 V, 50/60 Hz

Grubość PCB:

Min. 0,4 mm

Działanie:

Operacja z przodu

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

100 szt./miesiąc

Podkreślić:

Podwójny rozładowacz PCB magazyn

90 stopni rozładowacz typu L

SMEMA kompatybilny moduł PCB

Opis produktu

Moduł wyładowczy z podwójnym magazynkiem pod kątem 90 stopni, moduł typu L, zgodny z SMEMA

Nasz moduł ładowania PCB służy jako niezbędny sprzęt peryferyjny do automatyzacji front-end dla kompletnych linii produkcyjnych SMT. Zaprojektowany do automatycznego podawania gołych płytek PCB, umożliwia stabilne i bezproblemowe przenoszenie płytek PCB przez maszyny typu pick-and-place, drukarki i inny sprzęt procesowy SMT. Zaprojektowany, aby spełnić wysokie wymagania dotyczące montażu elektronicznego w fabrykach EMS, producentach PCB i kontraktowych producentach elektroniki, ładowarka ta łączy w sobie dużą prędkość pracy, wydłużoną żywotność i kompleksową ochronę PCB. W pełni kompatybilny z sygnałem SMEMA, bezproblemowo integruje się ze wszystkimi głównymi międzynarodowymi markami sprzętu SMT, tworząc w pełni automatyczne linie produkcyjne połączeń.

Podstawowe cechy produktu

Całkowicie zamknięta konstrukcja przeciwpyłowa:Kompletna obudowa szafy skutecznie izoluje kurz, gruz i cząstki warsztatowe, zapobiegając zanieczyszczeniu powierzchni płytki drukowanej, zarysowaniom i utlenianiu podczas zasilania.
Okno obserwacji wizualnej:Przezroczyste okienko umożliwia przejrzyste monitorowanie stanu podawania, transportu i wymiany magazynka PCB bez konieczności otwierania pokrywy maszyny.
Korpus maszyny ze stali nierdzewnej SS304:Wysokiej jakości konstrukcja ze stali nierdzewnej zapewnia odporność na rdzę, korozję, wysoką twardość i odporność na odkształcenia podczas 24-godzinnej ciągłej pracy.
Wzmocniona, solidna rama mechaniczna:Pogrubione profile stalowe optymalizują równowagę mechaniczną i tłumienie wibracji podczas pracy z dużą prędkością.
Płynna równoległa regulacja szerokości:Precyzyjny mechanizm regulacji umożliwia płynną modyfikację szerokości ścieżki dla różnych rozmiarów PCB bez przekrzywiania i zakleszczania.
Potrójna pojemność stojaka na magazynki:Obsługuje jednocześnie 3 stojaki na czasopisma (1 górny, 2 dolne), aby zmniejszyć częstotliwość ręcznej wymiany i wydłużyć czas automatycznego podawania.
Pneumatyczne zaciski magazynków górnych i dolnych:Pneumatyczne zaciski blokujące bezpiecznie mocują stojaki na czasopisma podczas pracy, zapobiegając przesunięciu i wibracjom.
Gwarancja zerowego uszkodzenia PCB:Zoptymalizowany pas transportowy z miękkim kontaktem, precyzyjna kontrola prędkości i konstrukcja podawania bufora eliminują pękanie PCB i uszkodzenia krawędzi.
Pełna kompatybilność sygnału SMEMA:Standardowy interfejs komunikacyjny SMEMA umożliwia automatyczne połączenie z urządzeniami SMT poprzedzającymi i końcowymi.

Pełne dane techniczne

Parametr	Specyfikacja
Pełna nazwa produktu	Maszyna ładująca PCB zgodna z przeciwpyłową SS304 SMEMA
Standardowa prędkość przenośnika	0,5–20 M/min (dostępna prędkość niestandardowa)
Wysokość transportowa PCB	910±30mm (uniwersalny standard wyposażenia SMT)
Cykl ładowania pojedynczej płytki PCB	Około 6 sekund na planszę
Czas wymiany magazynka	Pełna wymiana magazynka zajmuje około 30 sekund
Kierunek przenoszenia	Od lewej do prawej (L → R) lub od prawej do lewej (R → L), przełączane
Tryb pracy	Obsługa panelu przedniego
Śledź stałą stronę	Stała strona przednia (dostępny układ niestandardowy)
Standardowy zasilacz	AC 220 V, 50/60 Hz, tolerancja ±10%
Robocze ciśnienie powietrza	Zasilanie sprężonym powietrzem 4–6 barów
Minimalna grubość PCB	0,4 mm
Konfiguracja magazynu	Górna warstwa: 1 stojak; Dolna warstwa: 2 stojaki (w sumie 3)
Opcjonalna wysokość magazynu	Skok 1 mm, 4 mm, 10 mm (standardowo 40 mm)
Komunikacja powiązań	Standardowy sygnał przemysłowy SMEMA

Przewodnik wyboru modelu

Model	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Efektywna długość PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Rozmiar maszyny	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Rozmiar magazynu	355320563mm	460400563mm	535460570mm	535530570mm
Waga	140 kg	180 kg	220 kg	260 kg

Korzyści związane z produkcją i wartością dla klienta

Zmniejsz koszty pracy ręcznej:Konstrukcja z potrójnym magazynkiem wydłuża czas ciągłego automatycznego podawania, zmniejszając częstotliwość ręcznej wymiany i nakład pracy.

Stabilizuj wydajność produkcji:Obudowa przeciwpyłowa i miękki bufor zapobiegają zanieczyszczeniu PCB, zadrapaniom i pęknięciom, minimalizując liczbę wadliwych elementów.

Silna zdolność adaptacji między markami:Uniwersalny interfejs SMEMA i standardowa wysokość łączą wszystkie główne urządzenia SMT bez modyfikacji.

Długoterminowe niskie koszty utrzymania:Rama ze stali nierdzewnej SS304 i wzmocniona konstrukcja zmniejszają koszty awarii podzespołów i konserwacji.

Elastyczne wsparcie dostosowywania:Wiele konfigurowalnych opcji, w tym prędkość przenośnika, rozstaw magazynu i układ torów.

Zróżnicowana zdolność adaptacji produkcji:Stabilna praca zarówno w przypadku produkcji masowej, jak i partii prototypowych o dużym zróżnicowaniu.
