Roboty do automatycznego lutowania obracające się z 4 ośmiami, z głowicą lutowania obracającą się o 360°

Name: Roboty do automatycznego lutowania obracające się z 4 ośmiami, z głowicą lutowania obracającą się o 360°
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

Nazwa marki:	HSTECH
Numer modelu:	HS-S331R
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Automatyczny robot lutowniczy

Woltaż:

110V/220V AC

Moc grzewcza:

150 W

Platforma:

Podwójnie

Gwarancja:

1 rok

Zakres jazdy X/Y/Z:

300×300×100mm

Szczegóły pakowania:

Drewniany

Możliwość Supply:

100 szt./miesiąc

Podkreślić:

4-osiowy automatyczny robot lutowniczy

Głowa lutownicza obracająca się o 360°

Automatyczna maszyna lutownicza

Opis produktu

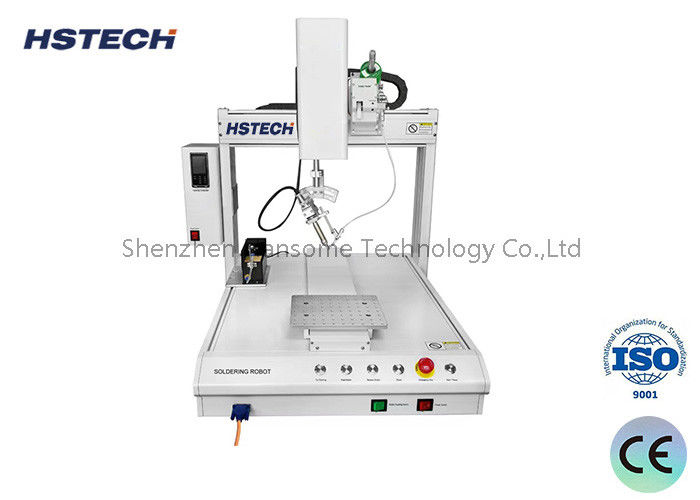

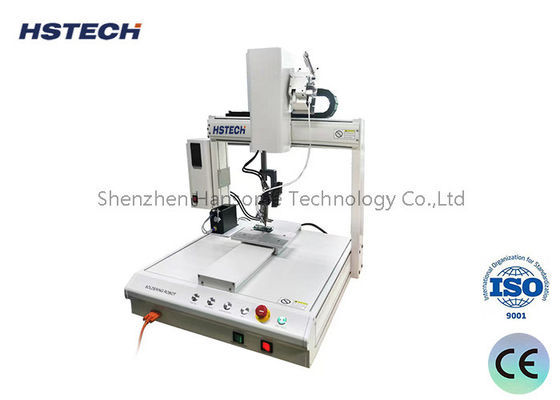

Roboty do automatycznego lutowania obracające się z 4 ośmiami, z głowicą lutowania obracającą się o 360°

HSTECH HS-S331R Robot lutowniczy czteroosiowy

Programowalna maszyna do automatycznego lutowania do ładowarki z wtyczką prądu stałego

Przegląd produktu

Model HS-S331R to 4-osiowy robot automatycznego lutowania składający się z osi liniowych X/Y/Z oraz 360° obrotowej osi R, opracowany przez firmę HSTECH.Wyposażenie do wypełniania zadań związanych z lutowaniem ślepym, niemożliwe do wykonania w przypadku urządzeń do lutowania zwrotnego i falowego, ta jednostka doskonale sprawdza się w montażu PCB mieszanego typu, komponentów wrażliwych na ciepło i delikatnych części elektronicznych po przetworzeniu SMT.

Jest powszechnie stosowany do lutowania drutu PCB, spawania wtyczek ładowarki, terminali złączy, terminali prądu stałego i wiązania taśm LED w branży elektroniki użytkowej.Zastąpienie ręcznego lutowania skutecznie stabilizuje jakość spawaniaKompaktny układ pulpitu umożliwia samodzielną obsługę lub integrację z automatycznymi liniami produkcyjnymi.

Specyfikacje techniczne

Zakres jazdy X/Y/Z	300300100 mm
R Obrót osi	360° pełna rotacja
Max XYZ Prędkość ruchu	300 mm/s
Tryb sterowania	Silnik stopniowy + skręty biegów
Powtarzalność pozycjonowania	±0,02 mm
Tryb działania	Całkowicie automatyczne działanie
Metoda programowania	Naucz programowania ręcznego
System sterowania	Specjalna tablica sterująca o stałej temperaturze
Przechowywanie programów	Przechowywanie do 1000 zestawów programów przetwarzania; maks. 5000 punktów na pojedynczy plik
Pojemność magazynowa	256M dla pudełka do nauczania, 32M dla karty offline; do 100 000 punktów przetwarzania na plik
Waga całkowita	85 kg
Rozmiar (LWH)	516585800 mm
Zasilanie	AC220V,50/60Hz,350W
Zakres regulacji temperatury	0~550°C
Czyszczenie końcówek	Automatyczne czyszczenie powietrzem pneumatycznym
Port zewnętrzny	USB i RS232
Rodzaj lutowania	Lutowanie miejscowe / lutowanie przeciągające
Środowisko pracy	5 ~ 40 °C, 20% ~ 90% RH nie kondensujące

Główne zalety produktu

4-osiowe połączenie i lutowanie wszechstronne:Wyposażona w głowicę lutowniczą o osi R, która obraca się o 360°, maszyna dociera do ukrytych ślepych otworów i przycisków bocznych niedostępnych dla standardowych urządzeń lutowniczych.Idealne dla nieregularnych PCB i elementów wrażliwych termicznie.
Wysoka precyzja i stabilna struktura:Ramka z stopów aluminium zapobiega deformacji i rdzewie.dostarczanie jednolitych złączy lutowych w produkcji seryjnej i eliminowanie nierównomiernej jakości z ręcznego lutowania.
Skuteczne programowanie i elastyczna produkcja:Wspiera funkcję kopiania punkt-do-punktu i bloku, aby znacznie skrócić czas programowania.realizacja szybkiej zmiany modelu dla zamówień na małe partie o wielu specyfikacjach.
Wsparcie automatyczne końcówki lutowniczej:Wbudowany pneumatyczny mechanizm automatycznego czyszczenia regularnie usuwa tlenek z końca lutownicy, zmniejsza zużycie końca i utrzymuje stały efekt lutownictwa.
Kontrola lutowania przy stałej temperaturze:Precyzyjna regulacja temperatury od 0 do 550°C nadaje się zarówno do lutowych przewodów ołowianych, jak i wolnych od ołowiu, zapobiegając uszkodzeniu wrażliwych komponentów elektronicznych przez przegrzanie.
Wygodna transmisja danych:Podwójny interfejs USB i RS232 obsługuje import/eksport programów i połączenie danych z systemem zarządzania produkcją MES w fabryce w celu inteligentnego zarządzania warsztatem.

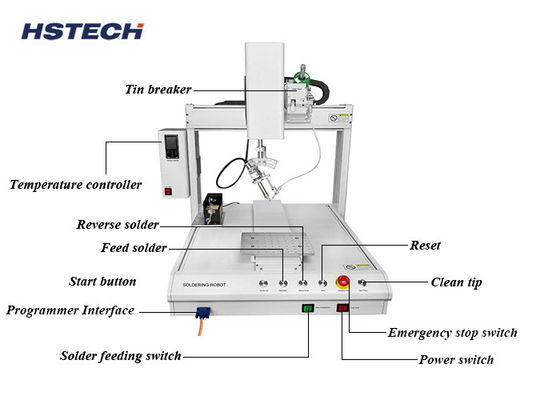

Główne składniki

Głowa żelaza lutowego:Projekt zwrotnej temperatury w czasie rzeczywistym dla stabilnej mocy cieplnej podczas ciągłego lutowania.
Cyfrowy kontroler temperatury:Dokładna regulacja temperatury w czasie rzeczywistym w celu uniknięcia zimnego lutowania lub spalania części.
Ręczny wisiorek nauczycielski:Intuicyjna obsługa dla szybkiego ustawienia programu bez skomplikowanego kodowania.
Automatyczny podgrzewacz drutu lutowego:Stałe ilościowe podawanie lutowania w celu precyzyjnego kontrolowania objętości lutowania dla jednolitych połączeń.

Obszary zastosowań

Elektronika użytkowa: wtyczki do ładowania, złącza USB, końce zasilania prądem stałym
Przemysł oświetleniowy: łączenie światła w taśmach LED i lutowanie PCB
Precyzyjna montaż: mieszane płyty obwodowe SMT+THA i delikatne małe elementy
Przetwarzanie okablowania: Lutowanie z cyny do różnych modułów elektronicznych
