Przenośnik odrzucający PCB ze stali nierdzewnej z regulacją prędkości dla linii produkcyjnej SMT

Name: Przenośnik odrzucający PCB ze stali nierdzewnej z regulacją prędkości dla linii produkcyjnej SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Nazwa marki:	HSTECH
Numer modelu:	HS-CVN350
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Przenośnik odrzucający PCB

PLC:

MITSUBISHI

Transduktor:

CHORY

Stan:

Nowy

Tworzywo:

Konstrukcja ze stali nierdzewnej/aluminium

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

100 szt./miesiąc

Podkreślić:

Przenośnik PCB ze stali nierdzewnej

przenośnik SMT z regulowaną prędkością

przewodnik PCB z gwarancją

Opis produktu

Przewoźnik PCB ze stali nierdzewnej

Prędkość regulowana dla linii produkcyjnej SMT

Przegląd produktu

Nasz przenośnik PCB serii HS-CVN to spersonalizowany przenośnik separacyjny linii SMT zintegrowany z kontrolą Mitsubishi PLC i konfiguracją czujnika fotoelektrycznego marki Sick.Nominalne przy maksymalnym zużyciu mocy 100VA, jest przeznaczony do automatycznego sortowania kwalifikowanych (OK) i wadliwych (NG) płyt PCB na pełnych liniach produkcyjnych montażu SMT.

W przypadku, gdy urządzenie nie jest w stanie wykonywać kontroli, należy wprowadzić odpowiednią kontrolę w celu zapewnienia, że urządzenie jest w stanie wykonywać wszystkie wymagane czynności.Umożliwia automatyczne przesunięcie wadliwych płyt PCB bez przerywania całego przepływu pracy produkcji SMT w górnym i dolnym rzędziePodczas gdy uszkodzone deski są przekierowywane do ponownej pracy lub złomu, dobre PCB są nieprzerwanie transportowane do kolejnych procesów, takich jak montaż komponentów, wiązanie lub końcowe testowanie.

Dostarczamy dwa standardowe modele: HS-CVN350 i HS-CVN460 w celu pokrycia różnych wymagań w zakresie wymiarów PCB..

Specyfikacje techniczne

Pozycja specyfikacji	HS-CVN350	HS-CVN460
Model nr.	HS-CVN350	HS-CVN460
Efektywny wymiar PCB	50 × 50 mm ~ 450 × 350 mm	50 × 50 mm ~ 550 × 460 mm
Ogólne wymiary maszyny	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Waga netto	70 kg	90 kg
Wysokość robocza w transporcie	910±20 mm	910±20 mm
kierunek transportu PCB	Od lewej do prawej / od prawej do lewej	Od lewej do prawej / od prawej do lewej
Zmienna prędkość przenoszenia	0.5~20m/min	0.5~20m/min
Zasilanie wejściowe	AC100V~230V, pojedyncza faza, 50/60Hz	AC100V~230V, pojedyncza faza, 50/60Hz
Maksymalne znamionowe zużycie energii	100VA	100VA
Wymagane ciśnienie powietrza roboczego	4 ~ 6 barów	4 ~ 6 barów
Maksymalne zużycie powietrza	10 l/min	10 l/min
Interfejs komunikacji	SMEMA	SMEMA

Główne cechy i zalety

Trzy tryby pracy:Tryb odrzucenia, Tryb inspekcji i Tryb obejścia dla elastycznego harmonogramu produkcji
Modułowa zintegrowana struktura:Ułatwia montaż, konserwację i wymianę części
Ramowa wysoka stabilność:Robusta konstrukcja spawana zapobiega wstrząsaniu i zgięciu podczas ciągłej pracy

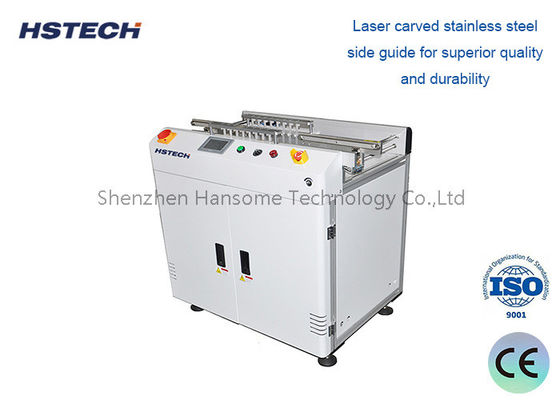

Ośrodek do przewodzenia z stali nierdzewnej z wygrawerowanym laserem:Odporny na zużycie, antyrost i długą żywotność
Ergonomiczny podłóg:Zmniejsza zmęczenie operatora podczas ręcznej kontroli
Precyzyjna regulacja szerokości śruby ołowiowej:Płynne synchroniczne regulacje szyny przewodniej dla różnych szerokości płyt PCB
Wymiary do dostosowania:Dostępne w długich i rozmiarach dostosowanych do układów linii produkcyjnych
Bezstopniowa zmienna regulacja prędkości:Nieprzerwanie regulowane od 0,5 do 20 m/min
Uniwersalna zgodność SMEMA:Bezproblemowa integracja ze wszystkimi głównymi markami sprzętu SMT
Elementy elektryczne klasy premium:Mitsubishi PLC i czujniki Sick zapewniają dokładne wykrywanie i odrzucanie PCB

Zasada działania

W przypadku gdy sprzęt kontrolny w górnym rzędzie przesyła sygnał defektowy NG za pośrednictwem komunikacji SMEMA, wbudowany czujnik Sick wykrywa położenie płyt PCB.Mitsubishi PLC przetwarza sygnał i uruchamia pneumatyczny mechanizm odrzucaniaNieprawidłowe PCB są automatycznie przenoszone do obszaru składowania odpadów, podczas gdy kwalifikowane PCB są nieprzerwane w kolejnych procesach SMT.

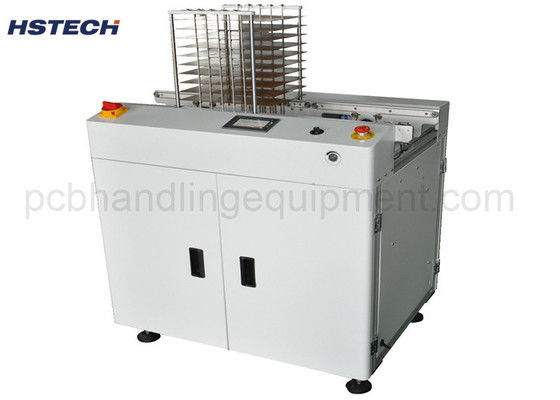

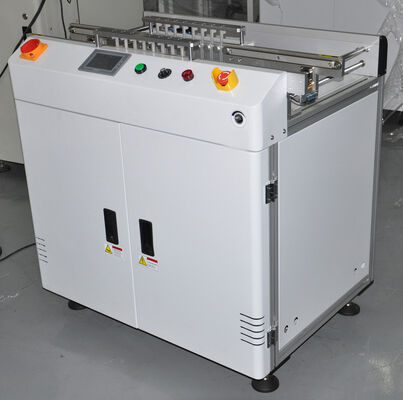

Obrazy produktów
