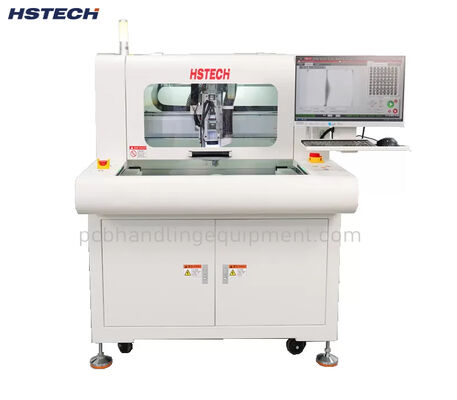

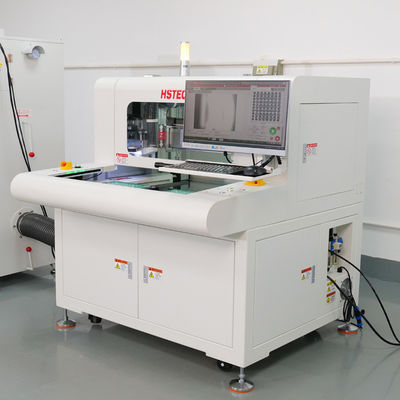

Wysokiej prędkości automatyczna maszyna do odcinania płytek PCB z podwójnym wrotkiem do cięcia PCBA o wysokiej gęstości

Wysokiej prędkości automatyczna maszyna do odcinania płytek PCB z podwójnym wrotkiem do cięcia PCBA o wysokiej gęstości

Nazwa marki:	HSTECH
Numer modelu:	RT350/RT360/RT360A
MOQ:	1 szt
Cena £:	negotiable
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Maszyna routera PCBA

Narzędzie tnące:

Frezowanie noża

Platforma:

Podwójnie

Zbieranie złomu:

Zbieracz kurzu

Woltaż:

AC220V 50 Hz

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Szybkości automatyczne PCB Depaneling Machine

Maszyna do cięcia PCBA z podwójnym wrotkiem

Router z wysoką gęstością PCB

Opis produktu

Szybka automatyczna maszyna do usuwania płytek PCB z podwójnym wrzecionem

Zaprojektowane do cięcia PCBA o dużej gęstości z precyzją, wydajnością i niezawodnością w zastosowaniach montażowych SMT.

Przegląd produktu

Maszyna do depanelowania routerów PCB to wysokowydajne, sterowane elektrycznie rozwiązanie do depanelowania, zaprojektowane dla przemysłu elektronicznego. Skutecznie rozdziela złożone płytki PCBA na pojedyncze jednostki z wyjątkową precyzją, eliminując naprężenia mechaniczne i ryzyko jakościowe związane z tradycyjnymi metodami depanelacji ręcznej lub metodą cięcia w kształcie litery V.

Wyposażona w szybkie wrzeciono (do 60 000 obr./min) i zaawansowane sterowanie ruchem napędzane serwomechanizmem, maszyna ta idealnie nadaje się do depanelowania małych i średnich płytek PCBA, w tym skomplikowanych projektów o dużej gęstości. Wybrane modele z podwójnymi platformami roboczymi wspierają ciągłą produkcję, minimalizując przestoje i maksymalizując przepustowość na liniach montażowych SMT.

Podstawowa zasada działania

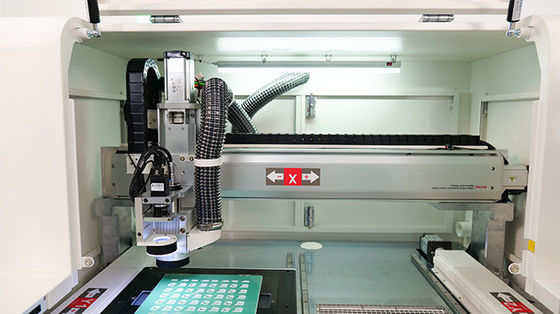

W przeciwieństwie do konwencjonalnych technik depanelowania, maszyna do depanelacji PCB Router wykorzystuje szybkoobrotowy frez ze stali wolframowej do cięcia wzdłuż zaprogramowanych ścieżek na płytce PCB. Ten zaawansowany proces zapewnia znaczące korzyści:

Brak naprężeń mechanicznych:Frez usuwa materiał w sposób czysty, zapobiegając zginaniu, pękaniu lub uszkodzeniu elementu
Wysoka precyzja cięcia:System napędzany serwomechanizmem zapewnia spójne ścieżki cięcia na skomplikowanych płytach o dużej gęstości
Czyste krawędzie bez zadziorów:Szybkie wrzeciono i dedykowany odpylacz eliminują zanieczyszczenia i ograniczają powstawanie zadziorów
Programowalne ścieżki:Obsługuje niestandardowe projekty depanelowania, w tym nieregularne kształty i układy multi-up

Kluczowe funkcje i zalety

Funkcja	Bliższe dane	Korzyści
Sterowanie elektryczne, nie wymaga źródła powietrza	Działa na czystej energii elektrycznej, eliminując rurociągi sprężonego powietrza	Upraszcza instalację, zmniejsza koszty infrastruktury, pozwala uniknąć przestojów w dostawie powietrza
Wysoka stabilność i łatwa konserwacja	Solidna konstrukcja mechaniczna z precyzyjnymi komponentami i otwartą strukturą	Minimalizuje awarie, skraca czas konserwacji, wydłuża żywotność
Prosta obsługa i krótki czas przezbrojenia	Przyjazne dla użytkownika oprogramowanie ze sterowaniem klawiaturą/myszą i intuicyjnym programowaniem	Skraca czas szkolenia operatorów, umożliwia szybką zmianę zadań i maksymalizuje czas sprawności
Podwójne platformy robocze (wybrane modele)	Podwójne obrotowe platformy robocze umożliwiają załadunek/rozładunek podczas cięcia	Podwaja wydajność produkcji, eliminuje przestoje pomiędzy partiami
Wrzeciono o dużej prędkości (do 60 000 obr./min)	Wrzeciono z automatycznym chłodzeniem 5000 ~ 60000 obr./min z frezami ze stali wolframowej	Zapewnia czyste i szybkie cięcie różnych materiałów PCB dla wszystkich wielkości produkcji
Dolny system zbierania kurzu	Odpylacz o dużej pojemności z dolnym zbieraniem	Wychwytuje pozostałości po frezowaniu, utrzymuje warsztat w czystości, zapobiega zanieczyszczeniu komponentów

Specyfikacje produktu

Przedmiot	RT350	RT360 / RT360A
Model	RT350	RT360 / RT360A
Struktura	Pojedyncze wrzeciono, podwójne platformy robocze	Podwójne wrzeciono, podwójne platformy robocze
Rozmiar maszyny (mm)	100012001550	120014001550
Waga brutto	700 kg	900 kg
Rozmiar odpylacza (mm)	6256001600	6256001600
Metoda zbierania kurzu	Dolna kolekcja	Dolna kolekcja
Rozmiar platformy roboczej	300*400mm	410*510mm
Typ jazdy platformowej	Podwójna platforma obrotowa, krajalnica precyzyjna z falownikiem silnika 3-fazowego	Podwójna platforma obrotowa, krajalnica precyzyjna z falownikiem silnika 3-fazowego
Układ napędowy	Oś X/Y/Z napędzana serwosilnikiem; Oś W napędzana przez przemiennik częstotliwości silnika trójfazowego	Oś X/Y/Z napędzana serwosilnikiem; Oś W napędzana przez przemiennik częstotliwości silnika trójfazowego
Wrzeciono prowadzące	5000 ~ 50000 obr./min, automatyczne chłodzenie	5000 ~ 60000 obr./min, automatyczne chłodzenie
Szybkość cięcia	1–100 mm/s	1–100 mm/s
Dokładność cięcia	±0,05 mm	±0,05 mm
Powtórz dokładność	±0,02 mm	±0,02 mm
Prędkość ruchu osi	800 mm/s	800 mm/s
Układ osi Z	Napędzany śrubą, podwójna prowadnica	Napędzany śrubą, podwójna prowadnica
Zestaw routera	Frez, φ0,8~φ3,0 obrót w lewo, chwyt ze stali wolframowej	Frez, φ0,8~φ3,0 obrót w lewo, chwyt ze stali wolframowej
Kontrola trwałości narzędzia	Sterowanie programem	Sterowanie programem
Aktywna funkcja ochronna	Kurtyna świetlna bezpieczeństwa	Kurtyna świetlna bezpieczeństwa
Drzwi bezpieczeństwa	Drzwi ręczne	Drzwi ręczne
Alarm błędu	Tak	Tak

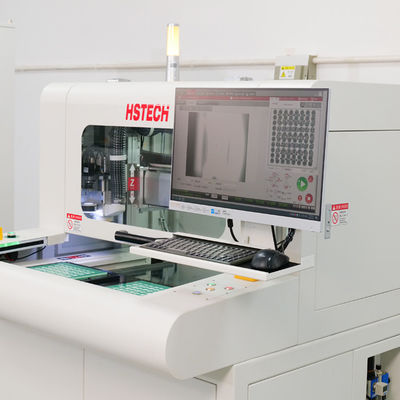

Metoda programu	Samoprogramujące się, sterowane kamerą za pomocą klawiatury i myszki	Samoprogramujące się, sterowane kamerą za pomocą klawiatury i myszki

Zastosowania i odpowiednie branże

Ta maszyna do depanelowania routerów PCB jest szeroko stosowana w przemyśle produkującym elektronikę, wymagającym precyzyjnego, bezstresowego depanelowania:

Elektronika użytkowa:Smartfony, urządzenia do noszenia i sprzęt gospodarstwa domowego z małymi i średnimi płytkami PCBA
Elektronika samochodowa:ECU, czujniki i moduły sterujące wymagające wysokiej niezawodności
Urządzenia medyczne:Płytki drukowane sprzętu medycznego, w których integralność komponentów ma kluczowe znaczenie
Telekomunikacja:Urządzenia sieciowe i routery z komponentami o dużej gęstości i drobnym rozstawie
Sterowanie przemysłowe:Sterowniki PLC, napędy silnikowe i systemy automatyki przemysłowej
