Ekran dotykowy Offline PCBA Sprzątacz z szybkim połączeniem Spray Bar System

Ekran dotykowy Offline PCBA Sprzątacz z szybkim połączeniem Spray Bar System

Nazwa marki: HSTECH
Numer modelu: HS-810
MOQ: 1 szt
Cena: negotiable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50 szt./miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE,ISO
Nazwa produktu:
Maszyna do czyszczenia płytek PCBA offline
Moc maszyny:
około 26kw
Materiał korpusu maszyny:
Stal nierdzewna 304
Temperatura suszenia:
Maks. 99°
Zasilanie:
AC380V 50HZ 65A
Gwarancja:
1 rok
Szczegóły pakowania:
Drewniany
Możliwość Supply:
50 szt./miesiąc
Podkreślić:

Maszyna do czyszczenia PCBA z ekranem dotykowym

,

urządzenie do czyszczenia bezprzewodowego z prętem rozpylającym

,

Sprzęt do czyszczenia SMT z szybkim złączem

Opis produktu

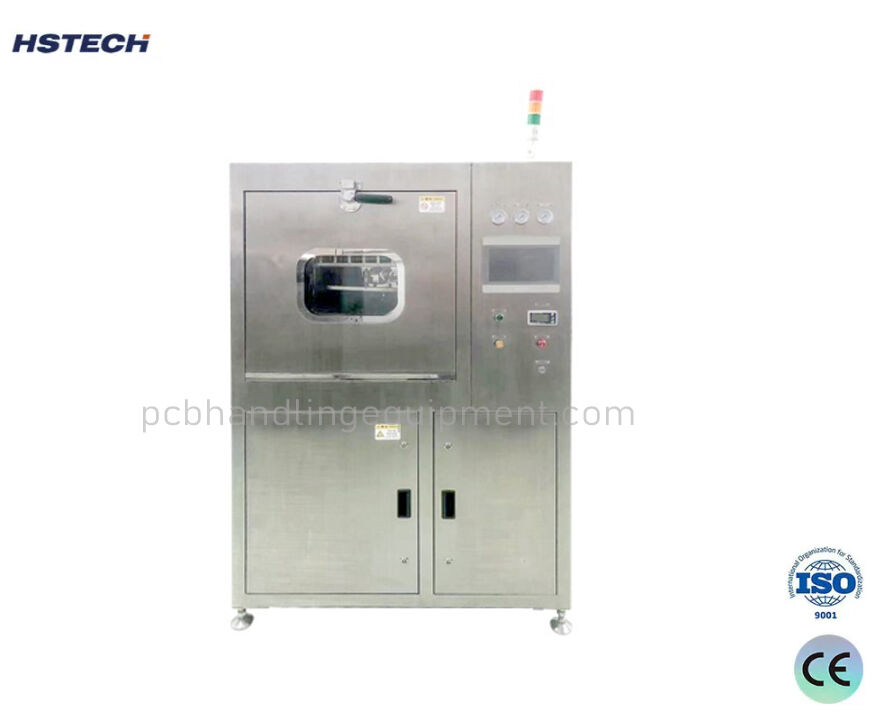

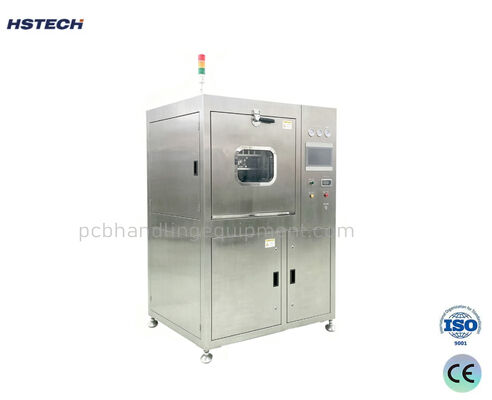

Maszyna do czyszczenia PCBA w trybie offline z ekranem dotykowym i systemem listew natryskowych z szybkozłączem
Zintegrowana maszyna do czyszczenia PCBA offline HS-810 to ekonomiczny i wydajny system czyszczenia wsadowego przeznaczony do usuwania różnych pozostałości z produktów elektronicznych. Ten zaawansowany system radzi sobie z pozostałościami rozpuszczalnymi w wodzie, RMA (średnio aktywna kalafonia), topnikiem bezołowiowym bez mycia, solami galwanicznymi, odciskami palców, kurzem i kulkami lutowniczymi. Cały proces czyszczenia, płukania i suszenia odbywa się w jednej komorze, skutecznie zmniejszając zużycie środków chemicznych.
Kluczowe funkcje
  • Korpus maszyny ze stali nierdzewnej 304 ze sterowaniem za pomocą ekranu dotykowego
  • Nadaje się do wszystkich wymagań związanych z czyszczeniem z programowalnym cyklem czyszczenia
  • System recyklingu rozpuszczalników czyszczących oszczędza zużycie środków chemicznych
  • Wiele dysz czyszczących zapewnia szybki czas czyszczenia
  • Trzy listwy czyszczące (góra, środek, dół) umożliwiają czyszczenie w zakresie 360 ​​stopni bez martwych punktów
  • Komora obserwacyjna do monitorowania całego procesu czyszczenia
  • System cyrkulacji ciepłej wody dla sekcji czyszczenia chemicznego
  • Zewnętrzny króciec wylotowy z drzwiami regulacyjnymi i systemem listwy natryskowej z szybkozłączem
  • Funkcja automatycznego napełniania wodą przy niskim poziomie cieczy

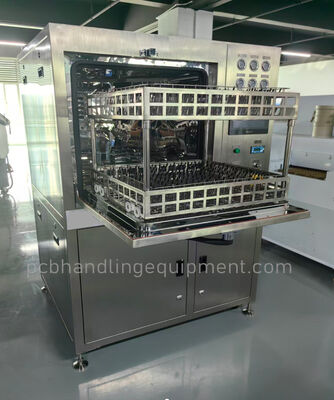

  • Ponadgabarytowy kosz do czyszczenia (dł. 610 × szer. 560 × wys. 100 mm) z dwuwarstwową konstrukcją dla dużych wymagań PCBA
Konfiguracja standardowa
Część Dołączony
System sterowania za pomocą ekranu dotykowego Tak
System alarmowy Tak
Trwała konstrukcja ze stali nierdzewnej 304 Tak
Programowalne rozwiązania w zakresie czyszczenia cyklicznego Tak
System recyklingu rozpuszczalników czyszczących Tak
Trzy listwy czyszczące (góra, środek, dół) Tak
Okno do czyszczenia obserwacyjnego Tak
Konstrukcja PCB ze stali nierdzewnej Tak
Chemiczne czyszczenie układu obiegu gorącej wody Tak
Złącze powietrza wywiewanego Tak
Listwa natryskowa do szybkiego czyszczenia połączenia Tak
Automatyczny system napełniania rozpuszczalnikiem o niskiej zawartości cieczy Tak
Kosz do czyszczenia: 610×560×100mm, dwuwarstwowy Tak
Zasilanie 3 PH, 380 VAC, 5 przewodów Tak
Wyposażenie opcjonalne
Opcja Dostępność
Urządzenie wytwarzające wodę DI 0,3 T/H (rezystywność powyżej 15 metrów) Tak
Indywidualne wyposażenie Tak
Dane techniczne
Parametr Specyfikacja
Rozmiar maszyny Dł. 1500 × szer. 1300 × wys. 1830 (mm)
Rozmiar komory wewnętrznej Dł. 690 × szer. 620 × wys. 715 (mm)
Rozmiar kosza do czyszczenia 610 × 560 × 100 (mm), dwuwarstwowy
Moc maszyny Około 26 kW
Tryb sterowania Ekran dotykowy + sterownik PLC
Materiał korpusu maszyny Stal nierdzewna 304
Materiał siatkowy Stal nierdzewna 304
Zasilanie AC380V 50HZ 65A
Dopływ powietrza 0,45Mpa ~ 0,7Mpa
Waga Około 600kg
Zapotrzebowanie na wodę DI >15MΩ
Wlot wody DI 0,5 m3/godz
Hałas < 70 dB
Ciśnienie natryskiwania 30-40 psi
Grubość PCBA 0-100 mm
Waga PCBA Mniej niż 10 kg
Temperatura czyszczenia chemicznego 25-75 ℃
Temperatura suszenia Maks. 99 ℃
Instalacja rury natryskowej Szybkie złącze, łatwa wymiana
Instalacja wodociągowa Szybkie złącze, łatwa konserwacja
Filtr rozpuszczalnika chemicznego 0,45 μm (filtruje pastę lutowniczą, kalafonię i zanieczyszczenia topnika)
Filtr wody DI 0,45 μm (filtruje pastę lutowniczą, kalafonię i zanieczyszczenia topnika)
Urządzenia do czyszczenia
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
Wydajność czyszczenia
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
Aplikacje
Komunikacja i elektronika użytkowa:Czyszczenie po lutowaniu płytek PCB/PCBA w routerach, sprzęcie stacji bazowych i instrumentach precyzyjnych. Usuwa pozostałości kalafonii i pasty lutowniczej, aby zapobiec zwarciom i zakłóceniom sygnału.
Prototypowanie badawczo-rozwojowe / produkcja pilotażowa:Czyszczenie płytek próbnych i płyt do produkcji pilotażowej małych serii w laboratoriach i centrach badawczo-rozwojowych. Oferuje elastyczne możliwości dostosowania do różnych modeli PCBA i poziomów zanieczyszczeń.
Naprawy i przeróbki PCBA Czyszczenie:Czyszczenie płytek drukowanych po naprawach lub przeróbkach. Usuwa resztki lutowia, topnika i zanieczyszczenia, aby przywrócić wydajność płytki i zmniejszyć ilość złomu.
Precyzyjne opakowanie elektroniki:Czyszczenie pakietów półprzewodników i mikromodułów. Usuwa mikroskopijne cząsteczki i pozostałości organiczne, aby spełnić rygorystyczne wymagania dotyczące wysokiej precyzji montażu.
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
