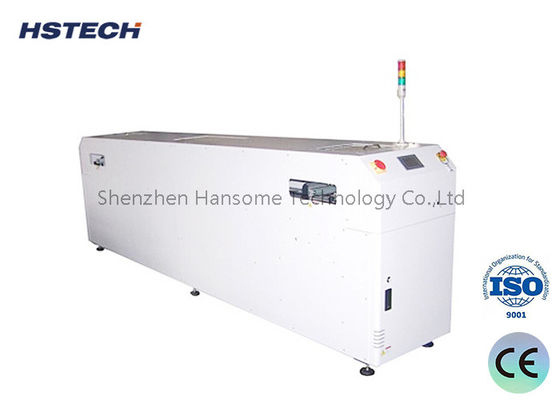

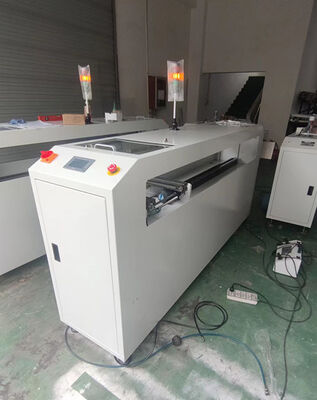

Układ sterujący ekranem dotykowym PCB Przesylator przenośny Automatyczny panel płyty PCB Obsługa urządzeń transportowych

Układ sterujący ekranem dotykowym PCB Przesylator przenośny Automatyczny panel płyty PCB Obsługa urządzeń transportowych

Nazwa marki: HSTECH
Numer modelu: HS-PYJ250
MOQ: 1 szt
Cena: Negotation
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50 szt./miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE,ISO
Odległość tłumaczenia:
Standardowa 2200 mm (szyna 1 ~ 4) lub dostosowana
Metoda tłumaczenia:
Silnik krokowy + przenośnik taśmowy
Odpowiedni rozmiar PCB:
50*50~400*250mm
Kierunek transferu:
LR lub RL
Wysokość transportowa:
910±20mm
Wymiary maszyny:
600*2600*1200mm
Szczegóły pakowania:
Drewniany
Możliwość Supply:
50 szt./miesiąc
Opis produktu
Inteligentne sterowanie ekranem dotykowym PCB Shuttle Conveyor Automatic PCB Board Panel Transport Handling Equipment dla linii produkcyjnej SMT
Przegląd produktu

Ten przenośnik przenośnikowy PCB jest specjalnie zaprojektowany do linii produkcyjnej SMT i aplikacji elektronicznych linii montażowych.PCB Shuttle Conveyor realizuje stabilne automatyczne przenoszenie i płynny tranzyt różnych płyt PCB i paneli obwodowychWyposażony w inteligentny system sterowania ekranem dotykowym, ten automatyczny przenośnik przenośnikowy PCB obsługuje elastyczną regulację prędkości, programowalny tryb pracy i stabilną transmisję przenośnika,który znacznie poprawia wydajność produkcji i realizuje bezzałogową ciągłą pracę w procesie montażuPrzyjmując wysokiej jakości strukturę ram przemysłowych i precyzyjne elementy przesyłowe, SMT PCB Shuttle Conveyor charakteryzuje się stabilną obsługą, niskim hałasem, wysoką trwałością i długą żywotnością,idealnie dopasowany do standardowej konfiguracji nowoczesnych zautomatyzowanych warsztatów produkcyjnych.

Cechy
  • Moduł bezpieczeństwa w konstrukcji zamkniętej.
  • Użyj silnika krokówkowego.
  • Stabilne, zrównoważone i precyzyjne.
  • Gładkie i równoległe regulacje szerokości.
  • kierunek transportu PCB zgodnie z wymaganiami klienta.
  • Panel sterowania na ekranie dotykowym.
  • Kompatybilny z SMEMA.
Szczegóły techniczne
Funkcja Jednostka ta służy do przekierowywania przepływu PCB do różnych kanałów, z 2 linii do 1 linii lub z 1 linii do 2 linii.
Model HS-PYJ250
Wysokość transportu 910±20 mm
Odległość tłumaczenia Standardowa 2200mm ((1~4 kolej) lub dostosowana
Czas tłumaczenia Zindywidualizowane
Metoda tłumaczenia Silnik stopniowy + taśma przenośna
Szynka stała 1 i 4 szyby
Odpowiedni rozmiar PCB 50*50~400*250 mm
Kierunek przeniesienia L-R, lub R-L
Tryb przenoszenia PCB 2 w 1, 1 w 2 lub 2 w 2.
Ciśnienie powietrza 4-6bar
grubość PCB Min 0,4 mm
Wymiar maszyny 600*2600*1200 mm
Sygnał SMEMA
Ogólne zastosowania
  • Linie montażowe SMT:Podłączenie maszyn Pick & Place do pieców z powrotem lub systemów kontroli AOI/AXI.
  • Badanie PCB:Służy jako bufor między funkcjonalnymi stacjami badawczymi.
  • Produkcja elastyczna:Umożliwienie operatorom odłączenia części linii do celów konserwacji bez przerywania całego przepływu produkcji.
Dlaczego linia SMT potrzebuje przenośnika wahadłowego

W skomplikowanym środowisku produkcji elektroniki prędkości maszyny rzadko pasują do siebie.Przesyłowiec przenośny PCBRozwiązuje to:

  1. Prędkość linii równoważniczej:Działa jako dynamiczny bufor w celu absorpcji różnic prędkości między maszynami górnymi i dolnymi, maksymalizując ogólną efektywność urządzeń (OEE).
  2. Złapanie fizycznych luk:Doskonale łączy maszyny, które są oddalone ze względu na ograniczenia w układzie fabrycznym.
  3. Wielofunkcyjna operacja:Można natychmiast przełączać się między trybem "Inline Mode" (przewóz) a "Buffer Mode" (magazynowanie) za pośrednictwem ekranu dotykowego HMI.
Optymalizuj dziś swój proces produkcji

Zapewnij, że linia produkcyjna działa płynnie bez przerw.Przesyłowiec przenośny PCB.

Skontaktuj się z nami teraz dla cen, czasów realizacji i wsparcia technicznego!
