Wysokiej wydajności PCB Surface Cleaner SMT Line Dust & Static Removal Machine z SMEMA

Wysokiej wydajności PCB Surface Cleaner SMT Line Dust & Static Removal Machine z SMEMA

Nazwa marki:	HSTECH
Numer modelu:	HS-DC250/HS-DC330
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Środek czyszczący do powierzchni PCB

Ciśnienie powietrza:

4-6 barów

Zakres grubości PCB:

0,4 ~ 5 mm

Waga:

100kg/130kg

Śledź stałą stronę:

przednia strona

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

100 szt./miesiąc

Podkreślić:

Oczyszczacz powierzchni PCB z SMEMA

Maszyna do usuwania pyłu linii SMT

czyszczyciel PCB do usunięcia statycznych

Opis produktu

Wysokowydajny środek do czyszczenia powierzchni PCB SMT Line Maszyna do usuwania kurzu i ładunków elektrostatycznych z SMEMA

Środek do czyszczenia powierzchni PCB HSTECH HS-DC250 / HS-DC330 to wysoce precyzyjne, w pełni zautomatyzowane rozwiązanie czyszczące, stworzone specjalnie dla nowoczesnych linii produkcyjnych SMT (technologia montażu powierzchniowego). Zainstalowana bezpośrednio przed procesem sitodruku, maszyna ta eliminuje kurz, włókna szklane, elektryczność statyczną i inne zanieczyszczenia powierzchniowe z płytek PCB, zapewniając optymalną jakość druku pasty lutowniczej i minimalizując wady montażowe, takie jak nagrobki, kulki lutownicze i niedostateczne zwilżenie.

Przegląd produktu

Zaprojektowany z myślą o bezproblemowej integracji z przepływami pracy SMT, obsługuje standardową komunikację SMEMA, dwukierunkowy transport płytek i przyjazną dla użytkownika wielojęzyczną obsługę, dzięki czemu idealnie nadaje się do zastosowań w elektronice użytkowej, elektronice samochodowej i przemysłowej produkcji płytek PCB.

Kluczowe funkcje

Konstrukcja zoptymalizowana pod kątem linii SMT:Opracowany w celu spełnienia specyficznych wymagań produkcyjnych SMT ze sterowaniem PLC zapewniającym stabilną, spójną pracę. Obsługuje instalację przed/za drukarkami SMT i urządzeniami wtykowymi AI.
Wysokowydajny system czyszczenia:Łączy w sobie ultraszybkie, antystatyczne szczotki spiralne i ekstrakcję próżniową, aby usunąć cząsteczki powierzchniowe z ponad 99% stopniem czystości.
Zaawansowana eliminacja statyczna:Opcjonalne eliminatory ładunków elektrostatycznych marki Keyence całkowicie eliminują zakłócenia elektrostatyczne, chroniąc wrażliwe elementy PCB przed uszkodzeniami ESD.
Wydajność wymagająca niewielkiej konserwacji:Rolkowy mechanizm czyszczący zaprojektowany z myślą o długotrwałych i stabilnych wynikach, z wysuwaną konstrukcją ułatwiającą konserwację.
Przyjazna dla użytkownika obsługa:Dwujęzyczny (angielski/chiński) wyświetlacz interfejsu z kompatybilnością sygnału SMEMA dla bezproblemowej integracji linii SMT.

Dane techniczne

Przedmiot	HS-DC250	HS-DC330
Efektywny rozmiar PCB	50 × 50 ~ 330 × 250 mm	50 × 50 ~ 455 × 330 mm
Wymiary maszyny	650×800×1300mm	800×950×1300mm
Waga	100 kg	130 kg

Parametry techniczne

Parametr	Specyfikacja
Wysokość transportowa	900 ± 30 mm (standardowa wysokość linii SMT w branży)
Kierunek transportu	Dwukierunkowe od lewej do prawej (L->R) lub od prawej do lewej (R->L).
Czas cyklu	Około 8 sekund na płytkę drukowaną
Ilość rolek naklejek	1 rolka
Ilość papieru samoprzylepnego	2 szpule
Ilość jonizatora	2 szt. (jednostki eliminujące statykę)
Ilość pędzli	1 szt
Śledź stałą stronę	Przód
Zasilanie	AC 100-230 V, 50/60 Hz
Ciśnienie powietrza	4-6 barów
Zużycie powietrza	Maks. 10 l/min
Zakres grubości PCB	0,4 ~ 5 mm
Protokół komunikacyjny	SMEMA (standardowa komunikacja sprzętu SMT)

Zasada działania i korzyści

Wieloetapowy proces czyszczenia:

Czyszczenie szczotek:Szybkie, antystatyczne szczotki spiralne usuwają kurz, włókna i cząsteczki z powierzchni
Ekstrakcja próżniowa:Zintegrowany system próżniowy usuwa luźne zanieczyszczenia, aby zapobiec ponownemu zanieczyszczeniu
Eliminacja statyczna:Jonizatory neutralizują elektryczność statyczną, eliminując ryzyko uszkodzenia komponentów przez ESD
Czyszczenie dotykowe wałka samoprzylepnego:Precyzyjne rolki samoprzylepne wychwytują resztkowe cząsteczki, osiągając czystość na poziomie ponad 99%.

Kluczowe korzyści:

Redukcja defektów druku nawet o 70% spowodowanych zanieczyszczeniem powierzchni
Popraw niezawodność połączeń lutowniczych i wydajność produktu końcowego
Wydłuż żywotność urządzeń końcowych, takich jak drukarki i maszyny rozmieszczające
Zminimalizuj ręczne czyszczenie i poprawki, zwiększając ogólną wydajność linii

Scenariusze zastosowań

Linie montażowe elektroniki użytkowej (smartfony, laptopy, urządzenia do noszenia)
Produkcja elektroniki samochodowej (ECU, czujniki, moduły sterujące)
Przemysłowa produkcja PCB do sterowania
Montaż elektroniki wyrobów medycznych
Każdy proces produkcyjny SMT wymagający precyzyjnego drukowania pasty lutowniczej

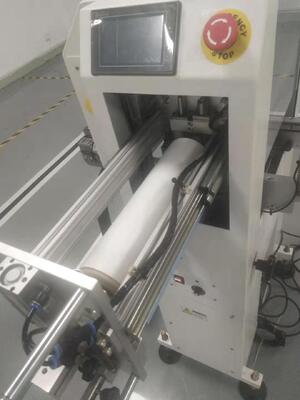

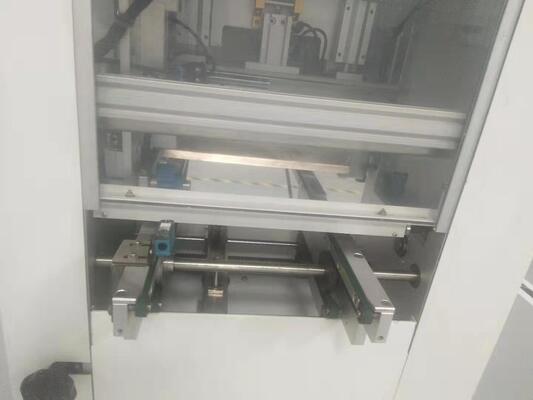

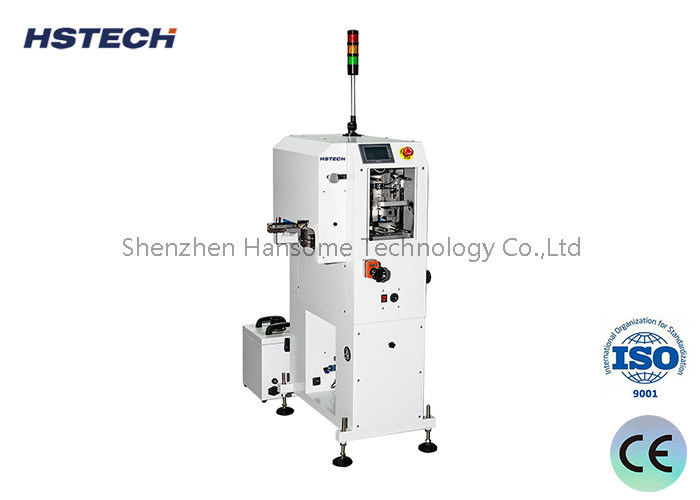

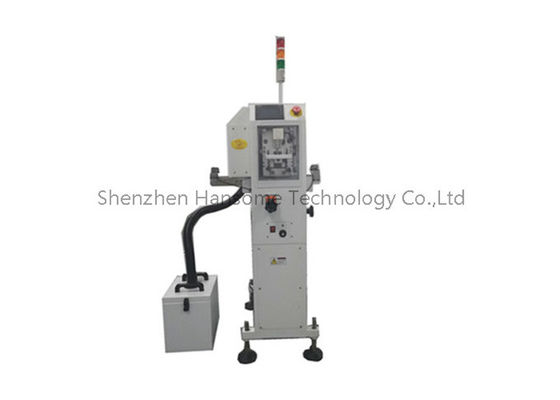

Obrazy produktów
