Urządzenie rozładowujące PCB
Created with Pixso.

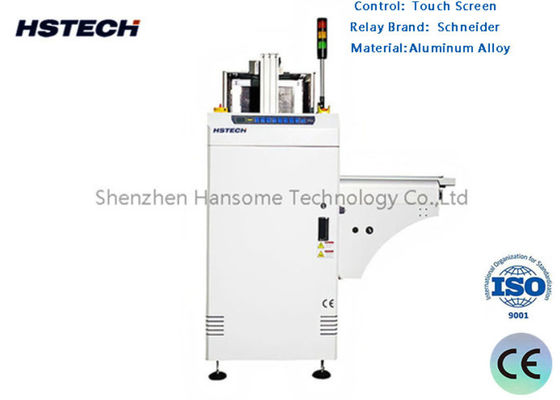

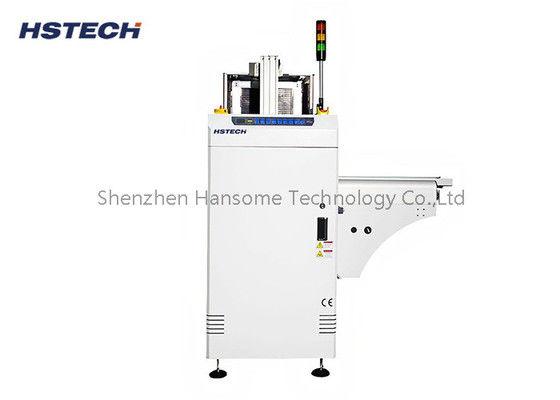

Solidna konstrukcja, wzmocniona stabilność modułu, ekonomiczna struktura, prostownik kątowy 90 stopni typu L, sprzęt do testowania rozładowarki PCB

Solidna konstrukcja, wzmocniona stabilność modułu, ekonomiczna struktura, prostownik kątowy 90 stopni typu L, sprzęt do testowania rozładowarki PCB

Nazwa marki: HSTECH
Numer modelu: HS-LD330
MOQ: 1 szt
Cena: Negotation
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50 szt./miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE,ISO
Czas ładowania PCB:
Około 6 sekund
Kierunek transportu:
L~R lub R~L
Śledź stałą stronę:
Przód (lub określić)
Ciśnienie powietrza:
4-6 barów
Grubość PCB:
Min. 0,4 mm
Prędkość przenośnika:
0,5-20 M/min lub dostosowane
Szczegóły pakowania:
Drewniany
Możliwość Supply:
50 szt./miesiąc
Opis produktu
Solidna konstrukcja mechaniczna znacznie zwiększa stabilność modułu, ekonomiczny układ przemysłowy, ramiona do rozładunku płytek drukowanych typu L pod kątem 90 stopni, sprzęt do przetwarzania testów

Witamy na stronie produktu naszego rozładowywacza płytek drukowanych typu L pod kątem 90 stopni, wysokowydajnego i opłacalnego urządzenia do obsługi płytek drukowanych, zaprojektowanego dla linii produkcyjnych SMT. Nasz rozładowywacz płytek drukowanych typu L pod kątem 90 stopni, odpowiedni dla rynków europejskich, amerykańskich i południowo-wschodnich, integruje solidną konstrukcję, stabilną wydajność modułu i ekonomiczny układ, doskonale spełniając potrzeby wydajnej produkcji przedsiębiorstw produkujących elektronikę każdej wielkości. Niezależnie od tego, czy chcesz zoptymalizować wydajność produkcji SMT, poprawić dokładność obsługi płytek drukowanych, czy zmniejszyć koszty pracy, nasz rozładowywacz płytek drukowanych typu L jest idealnym wyborem.

Przegląd produktu

Nasz rozładowywacz płytek drukowanych typu L pod kątem 90 stopni to profesjonalna automatyczna maszyna do obsługi płytek drukowanych, specjalnie opracowana w celu rozwiązania problemu wydajnego i bezpiecznego rozładowywania płytek drukowanych po lutowaniu, testowaniu lub montażu na liniach produkcyjnych SMT. Dzięki unikalnej strukturze typu L pod kątem 90 stopni, maszyna rozładowywująca płytki drukowane może bezproblemowo łączyć się z różnymi urządzeniami SMT (takimi jak piece do lutowania rozpływowego, maszyny do lutowania na fali i stanowiska testowe płytek drukowanych), realizując automatyczne, ciągłe i stabilne rozładowywanie płytek drukowanych. Urządzenie przyjmuje solidną konstrukcję mechaniczną, która znacznie zwiększa stabilność modułu, zapewnia długoterminową niezawodną pracę i zmniejsza koszty konserwacji, co czyni je opłacalnym rozwiązaniem dla produkcji elektroniki.

Funkcje
  1. Konstrukcja modułowa.
  2. Stabilność zwiększona dzięki solidnej konstrukcji.
  3. Ekonomiczne testowanie ramienia konstrukcyjnego.
  4. Płynna i równoległa regulacja szerokości.
  5. Zastosowanie trzech magazynków.
  6. Górne i dolne zaciski pneumatyczne do mocowania magazynka.
  7. Gwarancja braku uszkodzenia płytki drukowanej podczas ładowania i rozładowywania.
  8. Kompatybilny z SMEMA.
Szczegóły techniczne - rozładowywacz płytek drukowanych typu L pod kątem 90 stopni
Funkcja Urządzenie służy do ładowania płytek drukowanych i transportu płytek drukowanych na linii produkcyjnej SMT.
Wysokość transportu 910±30mm
Czas ładowania płytki drukowanej Około 6 sekund
Czas wymiany magazynka Około 30 sekund
Kierunek transportu L~P, lub P~L
Obsługa Obsługa z przodu
Strona stała toru Strona przednia (lub określić)
Zasilanie 220V, 50/60Hz, ±10%
Ciśnienie powietrza 4-6 bar
Grubość płytki drukowanej Min 0,4 mm
Ilość magazynków Strona górna: 1 szt., strona dolna: 2 szt.
Wybór rozstawu 1-4 (rozstaw 10 mm)
Prędkość przenośnika 0,5-20M/min lub na zamówienie
Sygnał SMEMA
Specyfikacja
Model HS-LD330
Efektywna długość płytki drukowanej 50*50~455*330mm
Rozmiar maszyny (dł.*szer.*wys.) 900*1223*1450mm
Rozmiar magazynka 460*400*563mm
Waga 220kg
Rysunek maszyny

Solidna konstrukcja, wzmocniona stabilność modułu, ekonomiczna struktura, prostownik kątowy 90 stopni typu L, sprzęt do testowania rozładowarki PCB

Solidna konstrukcja, wzmocniona stabilność modułu, ekonomiczna struktura, prostownik kątowy 90 stopni typu L, sprzęt do testowania rozładowarki PCB

Scenariusze zastosowań
  • Linie montażowe SMT
  • Produkcja i testowanie płytek drukowanych
  • Usługi produkcji elektroniki (EMS)
  • Produkcja oświetlenia LED
  • Montaż elektroniki samochodowej
Często zadawane pytania (FAQ)
P: Czy ten rozładowywacz może obsługiwać elastyczne płytki drukowane (FPC)?

O: Jest on przeznaczony głównie do sztywnych płytek drukowanych. W przypadku FPC zalecamy skontaktowanie się z naszymi inżynierami w celu uzyskania niestandardowego rozwiązania.

P: Jaki jest czas realizacji tej maszyny?

O: Standardowe modele są zazwyczaj dostępne od ręki. W przypadku zamówień hurtowych czas realizacji wynosi zazwyczaj 7-15 dni.

P: Czy zapewniacie wsparcie instalacyjne?

O: Tak, zapewniamy szczegółowe samouczki wideo i wsparcie techniczne online w zakresie instalacji i debugowania.


Skontaktuj się z nami już dziś!

Gotowy na modernizację swojej linii SMT? Skontaktuj się z nami, aby uzyskać wycenę lub więcej szczegółów technicznych dotyczących rozładowywacza płytek drukowanych typu L pod kątem 90 stopni. Czekamy na współpracę z partnerami z całego świata.
