Wysoce precyzyjne urządzenie do oddzielania płyt typu noża PCB lub urządzenie do oddzielenia ostrza V-Cut

Wysoce precyzyjne urządzenie do oddzielania płyt typu noża PCB lub urządzenie do oddzielenia ostrza V-Cut

Nazwa marki:	HSTECH
Numer modelu:	HS-203
MOQ:	1 szt
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Separator PCB z ostrzem miwującym

inne imię:

Maszyna do cięcia PCB w kształcie litery V

Jakość:

Trwała, wysoka ranga

Zasilanie:

Jednofazowe AC220V, 50-60 Hz

Układ napędowy:

Silnik krokowy (samoblokujący)

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

100 szt./miesiąc

Podkreślić:

Wysokoprzestrzenna maszyna do wytwarzania PCB

PCB oddzielający płyty typu noż

Maszyna do segregacji ostrza w kształcie V

Opis produktu

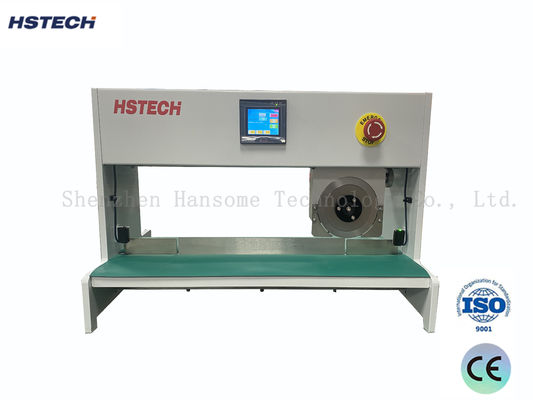

Wysoce precyzyjna nożowa maszyna do odcinania płyt PCB

Ten separator płytek PCB to wysokoprecyzyjna maszyna do cięcia płytek obwodowych zaprojektowana specjalnie dla linii produkcyjnych SMT.Przyjmuje górny i dolny mechanizm cięcia nożem w celu bezpiecznego i efektywnego oddzielenia PCB połączonych rowką V. Całkowicie eliminuje uszkodzenia obwodu i uszkodzenia komponentów spowodowane ręcznym definiowaniem, szeroko stosowane w produkcji elektronicznej, montażu SMT i branży montażu PCB.

Specyfikacje techniczne

Zasilanie	Jednopasowe AC220V, 50-60 Hz
Waga	60 kg
Wielkość maszyny	770 mm (L) × 370 mm (W) × 420 mm (H)
Prędkość cięcia	300 mm/s
Maksymalny cios koła noża	350 mm
Dokładna regulacja koła noża	0-3 mm
Ustawienie dolnej części noża	0-2 mm
Szerokość tylnego osłony	150 mm
Maksymalna szerokość cięcia PCB	150 mm
Maksymalna długość cięcia PCB	350 mm
Zastosowana grubość PCB	00,6-3,2 mm
Odległość węzła V-Groove	0.25-2.0 mm
Ochrona bezpieczeństwa	Przełącznik bezpieczeństwa podczerwonego
System napędowy	Silnik stopniowy (samozablokowany)
Materiał noża	Importowana stal dużych prędkości (powtórnie szlifowana ~ 2 razy)

Kluczowe cechy

Wysoka precyzja cięcia dla maksymalnej wydajności:Silnik stopniowy z funkcją samozablokowania z włączeniem zapewnia precyzyjne cięcie i pozycjonowanie, eliminując odchylenia ruchu i zapewniając gładkie cięcia bez wgniecenia.
Cięcie niskoprężne w celu ochrony elementów:Wykonanie noża w kształcie kółka zmniejsza naprężenie mechaniczne, zapobiega pękaniu złącza lutowego i uszkodzeniu elementów elektronicznych.
Wszechstronne dostosowanie do różnych PCB:Regulowane koło noża i dolny nóż umożliwiają zastosowanie różnych grubości płyt PCB (0,6-3,2 mm) i odstępów w rowicy V (0,25-2,0 mm).
Bezpieczna eksploatacja:Przełącznik bezpieczeństwa w podczerwieni automatycznie zatrzymuje maszynę, gdy obiekty obce wchodzą do obszaru cięcia.
Wytrzymałe noże o niskich kosztach konserwacji:Importowane noże stalowe szybkie mogą być ponownie mielone około 2 razy, wydłużając żywotność.
Prosta obsługa dla wysokiej wydajności:Sterowanie przełącznikiem stóp umożliwia prostą obsługę z konsekwentnymi wynikami jakościowymi.

Wnioski

Płyty PCB w liniach produkcyjnych SMT
Cięcie PCB masowe w zakładach wytwarzania elektroniki
Odkładanie płytek PCB precyzyjnych i montowanych na komponentach
Zgromadzenie PCB w branży elektroniki użytkowej, kontroli przemysłowej i elektroniki motoryzacyjnej
Ulepszenie procesów dekonstruowania w celu zmniejszenia liczby przerób i złomu

Częste pytania

Jaką grubość PCB może ta maszyna wyciąć?

Jest odpowiedni dla płyt PCB o grubości 0,6-3,2 mm i spacjacji w rowicy V od 0,25 do 2,0 mm, oferując silną kompatybilność.

Czy cięcie uszkodzi elementy PCB?

W połączeniu z precyzyjną kontrolą ruchu nie uszkadza złącza lutowego ani otaczających go elementów.co sprawia, że jest idealny do wytwarzania precyzyjnych PCB.

Czy noże można wymienić lub ponownie przemocować?

Górny i dolny nóż są wykonane z importowanej stali szybkiej.

Jakie zabezpieczenia ma maszyna?

Jest on wyposażony w przełącznik bezpieczeństwa podczerwonego, który automatycznie zatrzymuje maszynę, gdy obiekty obce wchodzą w obszar ruchu noża, zapobiegając wypadkom.
