Urządzenie rozładowujące PCB
Created with Pixso.

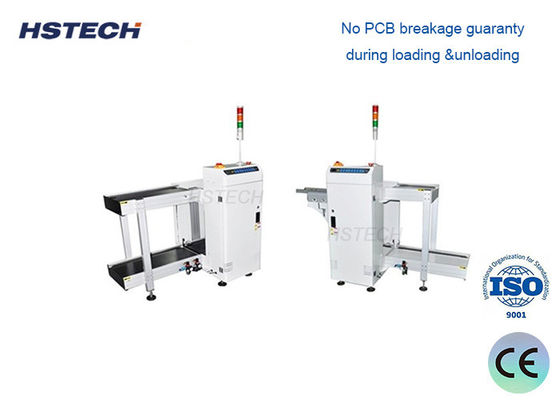

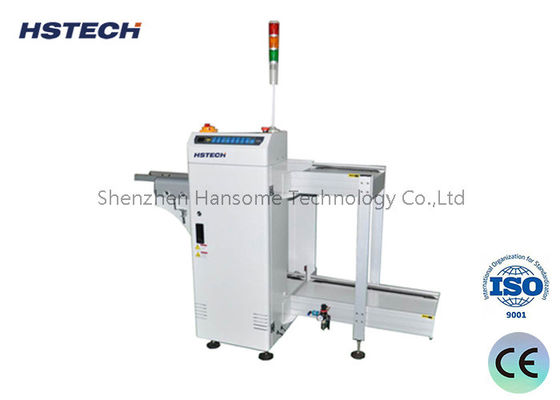

Automatyczny podajnik i odbierak PCB o wysokiej stabilności do linii produkcyjnej SMT

Automatyczny podajnik i odbierak PCB o wysokiej stabilności do linii produkcyjnej SMT

Nazwa marki: HSTECH
Numer modelu: HS-UL250
MOQ: 1 szt
Cena: Negotation
Warunki płatności: T/T
Zdolność do zaopatrzenia: 50 szt./miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE,ISO
Wysokość transportowa:
910±30mm
Czas ładowania PCB:
Około 6 sekund
Czas zmiany czasopisma:
Około 30 sekund
Kierunek transportu:
L~R lub R~L
Zasilanie:
220 V, 50/60 Hz, ± 10%
Ciśnienie powietrza:
4-6 barów
Szczegóły pakowania:
Drewniany
Możliwość Supply:
50 szt./miesiąc
Opis produktu

Przemysłowa w pełni automatyczna maszyna do ładowania i rozładowywania magazynków PCB o wysokiej stabilności z magazynkiem dla linii produkcyjnej montażu komponentów elektronicznych SMT

Przegląd produktu

Nasza automatyczna rozładowarka magazynków PCB to kluczowe urządzenie backendowe zaprojektowane specjalnie dla nowoczesnych linii produkcyjnych SMT (Surface Mount Technology) i AI (Automatic Insertion). Urządzenie to automatycznie i wydajnie przenosi przetworzone płytki drukowane (PCB) z toru przenośnika do standardowych magazynków (kaset/stojaków), doskonale zastępując tradycyjną obsługę ręczną.

Służąc jako krytyczny most między montażem SMT, inspekcją a procesami końcowego pakowania, ta rozładowarka magazynków PCB znacznie obniża koszty pracy, eliminuje uszkodzenia PCB spowodowane błędami ludzkimi i znacznie zwiększa ogólną efektywność sprzętu (OEE) całej linii produkcyjnej.

Kluczowe cechy

  • Automatyczne ładowanie i rozładowywanie magazynków PCB
  • Kompatybilność SMEMA dla płynnej integracji
  • Solidna konstrukcja modułowa zapewniająca trwałość
  • Płynny mechanizm regulacji szerokości
  • Pneumatyczny system mocowania magazynka
  • Zerowe uszkodzenia PCB podczas operacji transferu
  • Kompatybilny z drukarkami, maszynami typu pick-and-place, piecami do lutowania reflow i systemami AOI

Szczegóły techniczne

Funkcja Urządzenie służy do rozładowywania PCB.
Wysokość transportu 910±30mm
Czas ładowania PCB Około 6 sekund
Czas wymiany magazynka Około 30 sekund
Kierunek transportu L~P, lub P~L
Obsługa Obsługa z przodu
Strona stała toru Strona przednia (lub do określenia)
Zasilanie 220V, 50/60Hz, ±10%
Ciśnienie powietrza 4-6 bar
Grubość PCB Min 0,4 mm
Ilość magazynków Górna strona: 1 szt., dolna strona: 2 szt.
Prędkość przenośnika 0,5-20M/min lub na zamówienie
Wybór rozstawu 1-4 (rozstaw 10 mm)
Sygnał SMEMA

Specyfikacja

Model HS-UL250 HS-UL330 HS-UL390 HS-UL460
Efektywna długość PCB 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Wymiary maszyny 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Rozmiar magazynka 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Waga 140kg 220kg 280kg 320kg

Dlaczego warto zainwestować w automatyczną rozładowarkę PCB? (Kluczowe korzyści)

  • Oszczędność kosztów pracy: Jeden operator może zarządzać wieloma liniami. Automatyczna zmiana magazynków eliminuje przestoje związane z ręcznym rozładowywaniem.

  • Zerowe uszkodzenia płytek: Posiada tłok z regulacją ciśnienia i płaskie taśmy ESD. W przeciwieństwie do ręcznego układania, nasza rozładowarka zapewnia delikatne obchodzenie się z produktem, chroniąc wrażliwe komponenty i połączenia lutownicze.

  • Płynna integracja inteligentnej fabryki: W pełni kompatybilna z SMEMA. Komunikuje się z maszynami nadrzędnymi. Jeśli maszyna nadrzędna się zatrzyma, rozładowarka automatycznie się zatrzymuje, zapobiegając zacięciom.

  • Elastyczny układ linii: Obsługuje konfiguracje od lewej do prawej (L-P) i od prawej do lewej (P-L) pasujące do każdego planu hali produkcyjnej.

Scenariusze zastosowań

Ta rozładowarka magazynków PCB jest szeroko stosowana w procedurach przetwarzania końcowego w branżach takich jak elektronika użytkowa, telekomunikacja, elektronika samochodowa, sterowanie przemysłowe i oświetlenie LED. Jest to idealny wybór do realizacji inteligentnych fabryk, zmniejszenia zależności od pracy ręcznej i poprawy wydajności logistyki backendowej.

Skontaktuj się z nami już dziś

Szukasz opłacalnego, stabilnego i niezawodnego urządzenia automatyki backendowej SMT? Skontaktuj się z nami natychmiast, aby uzyskać najnowszą wycenę i szczegółowe rozwiązania techniczne. Pozwól nam pomóc podnieść wydajność Twojej linii produkcyjnej na wyższy poziom!
