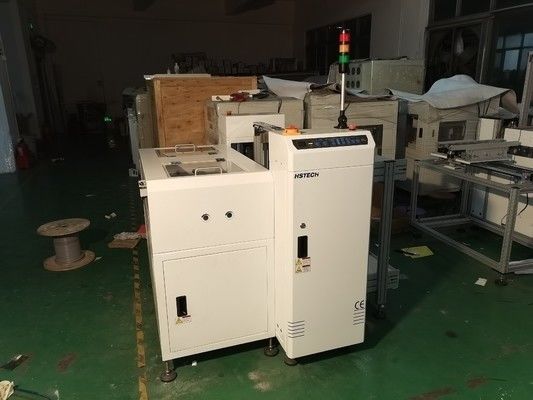

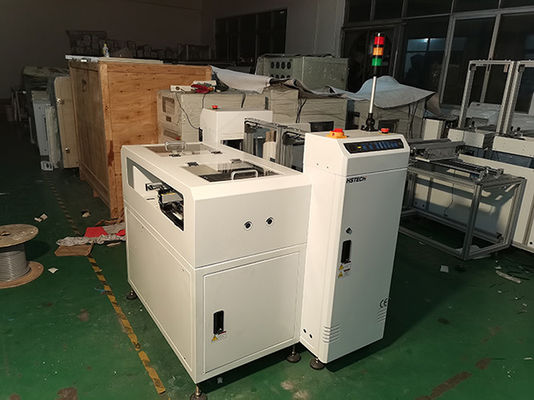

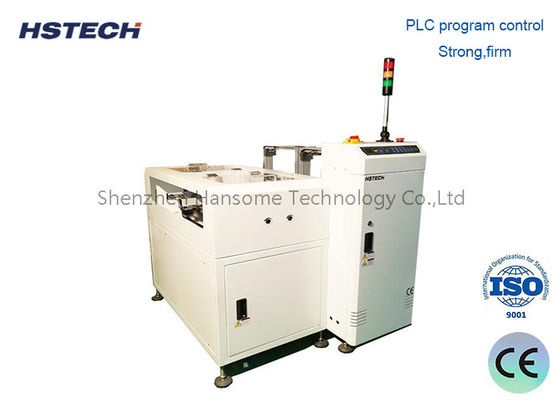

Automatyczny NG OK PCB Unlaoder AOI Board Sorting Unloader Kompatybilny z SMEMA

Automatyczny NG OK PCB Unlaoder AOI Board Sorting Unloader Kompatybilny z SMEMA

Nazwa marki:	HSTECH
Numer modelu:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Urządzenie rozładowujące NG/OK

Zasilanie:

AC220V, 50/60Hz

Stan:

Nowy

Ciśnienie powietrza:

4-6 barów

Przenośnik pasa:

Esd

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Automatyczne rozładunek PCB z SMEMA

NG OK Urządzenia do sortowania PCB

Kompatybilny z rozładunkiem na desce AOI

Opis produktu

Automatyczne rozładowarki PCB NG/OK z sortowaniem płyt AOI

Wydajny rozładowarka PCB NG/OK dla linii produkcyjnych SMT. Automatycznie oddziela uszkodzone i dobre płyty po inspekcji AOI. Poprawa wydajności i zmniejszenie ręcznej obsługi.

Przegląd produktu

W sprawieNG/OK Rozładowarka PCBjest przeznaczony do automatycznego oddzielania linii produkcyjnych SMTdobre (OK)a takżewadliwe (NG)PCB po inspekcji AOI.Interfejs SMEMASystem inteligentnie uruchamia PCB do różnych magazynów, zapewniającw pełni zautomatyzowany, dokładny i wydajny proces sortowaniaRozwiązanie to jest niezbędne do poprawy kontroli jakości i zmniejszenia ręcznej interwencji w nowoczesnej produkcji elektroniki.

Rozwiązane wyzwania związane z produkcją

Wysokie koszty pracy z powodu ręcznego sortowania
Błędy w sortowaniu i problemy z jakością
Opóźnienia w produkcji i wąskie gardła
Nieefektywne zarządzanie przepływem pracy

Rozładowarka NG/OK eliminuje te problemy, zapewniającautomatyczna klasyfikacja i rozładunek taboru w czasie rzeczywistym.

Kluczowe cechy

Automatyczne sortowanie NG/OK

Bezproblemowo oddziela wadliwe i kwalifikowane PCB na podstawie sygnałów AOI

Komunikat SMEMA

Wspiera standardowy w branży interfejs SMEMA dla płynnej integracji linii SMT

Wysoka wydajność pracy

Czas cyklu deski: ~6 sekund na PCB. Zmiana magazynu: ~30 sekund.

Elastyczna konfiguracja

Wspiera wiele ustawień magazynów z dostosowywalnymi ilościami

Stabilny i niezawodny

System sterowany przez PLC z pchnięciem pneumatycznym do bezszkodowego przenoszenia

Przystępne dla użytkownika sterowanie

Interfejs ekranu dotykowego do łatwego ustawiania i obsługi parametrów

Specyfikacje techniczne

Funkcja	Zbieranie płyt NG/OK oddzielnie poprzez odbieranie sygnału
Wysokość transportu	910±30 mm
Dyrekcja transportu	L~R, lub R~L
Czas zbierania informacji	Ok. 6 sekund na PCB
Czas zmiany magazynu	Około 30 sekund.
Ścieżka z ustawioną stroną	Strona przednia
Strona operacyjna	Strona przednia
Taśmy przenośnej	ESD
Grubość PCB	Min 0,6 mm
Wybór dźwięku	1-4 (10 mm odległości)
Zasilanie	220V, 50/60Hz, ±10%
Władza	00,05 kW
Ciśnienie powietrza	4-6Bar
Zużycie powietrza	Maksymalnie 15L/min
Liczba czasopism	Górne: 1 magazyn, dolne: 2 magazynki
Sygnał	SMEMA

Dostępne modele

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Wydajna długość PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Grubość PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Wielkość magazynu	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Wymiar maszyny	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Waga	220 kg	280 kg	340 kg	380 kg

Opcjonalne cechy

Automatyczna regulacja szerokości
Ilość magazynu na zamówienie
Uaktualnienie sterowania ekranem dotykowym
Konfiguracje dostosowane do różnych rozmiarów PCB

Scenariusze zastosowania

Linie produkcyjne SMT
Proces kontroli AOI w dalszym ciągu
Produkcja elektroniki (EMS/OEM/ODM)
Elektronika samochodowa
Zestaw PCB elektroniki użytkowej

Korzyści z linii produkcyjnej

Zmniejszenie błędów sortowania ręcznego
Poprawa efektywności produkcji
Zapewnienie wyraźnej identyfikowalności NG/OK
Niższe koszty pracy
Zwiększenie ogólnej automatyzacji linii SMT
