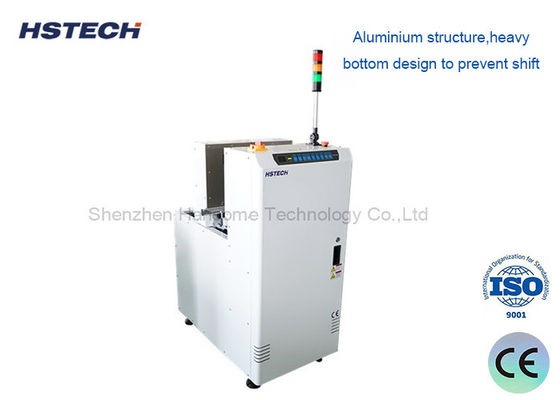

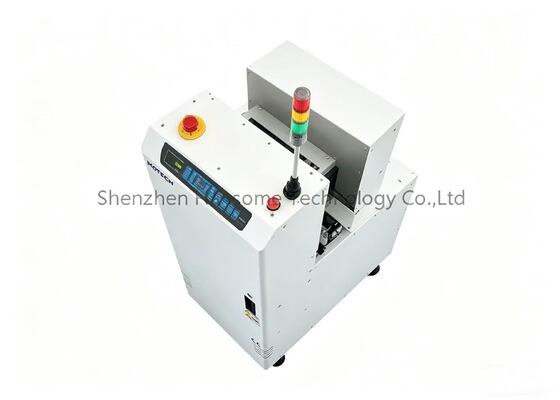

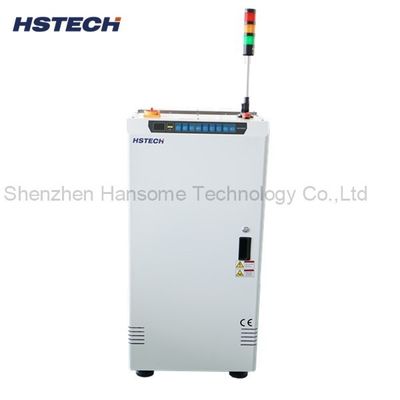

Specjalny wysokiej wydajności SMT PCB Unloader z systemem sterowania PLC dla linii produkcyjnej obsługi PCB

Automatyczny wysokiej wydajności konfigurowalny rozładunek PCB SMT łatwa obsługa urządzenia do obsługi PCB dla linii produkcyjnej SMT

Nasz stacker SMT PCB jest podstawowym sprzętem w systemie obsługi PCB, który został specjalnie opracowany, aby rozwiązać problemy niskiej wydajności,łatwe uszkodzenie i nieregularne układanie powodowane ręcznym układanie PCB. Jako niezbędna część linii produkcyjnej SMT, ta maszyna do układania płytek PCB może bezproblemowo łączyć się z drukarkami ekranowymi, maszynami do zbierania i umieszczania, piecami reflow i innymi urządzeniami w dół,realizacja automatycznego podłączenia całej linii produkcyjnej i zapewnienie sprawnego i ciągłego działania procesu produkcyjnego.

Niezależnie od tego, czy zajmujesz się produkcją elektroniki użytkowej, elektroniki motoryzacyjnej, oświetlenia LED czy sprzętu medycznego,Nasze PCB Stacker może zapewnić Państwu dostosowane rozwiązania, aby zaspokoić potrzeby układania różnych rozmiarów, grubości i rodzajów PCB, pomagając zoptymalizować proces produkcji i zwiększyć konkurencyjność na rynku.

1.PLC system sterowania

2.Przejście przez funkcję

3.Kompaktna konstrukcja w celu oszczędności miejsca

4. szerokość PCB regulowana poprzez ustawianie napędzanych silnikiem ołowianych prętów śrubowych

5.Cylinder SMC z regulowaną szerokością (japońska marka)

6.Standardowa SMEMA

7.Różne niestandardowe modele mogą być dostosowywane zgodnie z różnymi rozmiarami PCB i specjalnymi potrzebami użytkowników

8.Przystosowany do różnych linii produkcyjnych SMT, DIP lub montażu do całkowicie automatycznego ładowania płyt

9.Wybrać komponenty pneumatyczne znanych na całym świecie marek

Wyposażony w precyzyjny układ napędowy krok-krok i przemysłowy system sterowania PLC, naszAutomatyczne układy układu układu układowegorealizuje sekwencjonowanie ruchu w czasie rzeczywistym z sprzężeniem zwrotnym w pętli zamkniętej, osiągając 10-sekundowy czas cyklu dla ciągłych operacji układania płyt.6 mm grubości) i wspierają szybkie układanie bez zakłócania, co może znacząco poprawić przepustowość linii produkcyjnej SMT i skrócić czas przestoju produkcji.Stabilność pozycyjna 1 mm pod 200 kg obciążeń dynamicznych, przechodzące testy wibracyjne MIL-STD-810G, dzięki czemu urządzenie działa stabilnie przez długi czas.

W sprawieZestaw PCBjest wyposażony w 7-calowy wysokiej rozdzielczości ekran dotykowy HMI o klasyfikacji IP65, który zapewnia w czasie rzeczywistym wizualizację liczby płyt, diagnostykę usterek i aktywację trybu obejścia,bez przerywania podawania sygnału SMEMAInterfejs obsługi jest prosty i intuicyjny, z jasnymi instrukcjami obsługi, nie wymaga profesjonalnego szkolenia, a zwykli pracownicy mogą szybko rozpocząć pracę.wyposażenie ma kompaktową konstrukcję, który optymalizuje powierzchnię fabryczną i jest odpowiedni dla warsztatów produkcyjnych o ograniczonej powierzchni, szczególnie odpowiedni dla małych i średnich przedsiębiorstw w Azji Południowo-Wschodniej.

NaszeWyroby z tworzyw sztucznychobsługuje rozmiary PCB od 50×50 mm do 460×460 mm (lub dostosowane zgodnie z wymaganiami) i grubość PCB od 0,6 mm w górę, która może dostosować się do różnych specyfikacji PCB na rynku.Kompatybilny z interfejsem SMEMA/EIA-481, obsługuje komunikację dwukierunkową i przełączanie kierunku i może być bezproblemowo zintegrowany z istniejącą linią produkcyjną SMT,bez konieczności wielkoskalowej transformacji linii produkcyjnejPonadto, zapewniamy dostosowalne usługi, w tym wysokość stosu, wysokość transportu, system sterowania i inne aspekty, aby w pełni zaspokoić Twoje indywidualne potrzeby produkcyjne.

W sprawieMaszyna do układania płyt PCBwykorzystuje optymalizowaną energetycznie pneumatykę, z zaworami regulowanymi zapotrzebowaniem, które ograniczają zużycie powietrza do ≤ 10 l/min przy ciśnieniu roboczym 4-6 barów, zmniejszając koszty energii o 18% w porównaniu z systemami o stałym przepływie.Bezpieczny system transportu ESD z uziemionymi anodowanymi szynami aluminiowymi zapobiega uszkodzeniom spowodowanym rozładowaniem elektrostatycznym podczas obsługi PCB, chroniąc bezpieczeństwo PCB i komponentów.Podstawowe komponenty (PLC), czujnik, butelka powietrzna) pochodzą z znanych marek, mają wysoką trwałość i niski wskaźnik awarii, zmniejszając koszty utrzymania i wydłużając żywotność urządzeń.

• Linie montażowe SMT:Zbieranie gotowych płyt po powrocie lutowania.
• Kontrola PCB:Płyty gromadzenia po AOI lub inspekcji wizualnej.
• Produkcja elektroniki:Automatyzacja końcowego etapu procesu produkcji w celu zmniejszenia ręcznej obsługi.

Nasze automatyczne układy stażujące PCB łączą wytrzymałość, precyzyjną inżynierię,i inteligentnej automatyki, aby spełnić rygorystyczne standardy światowego przemysłu elektronicznego..

Skontaktuj się z nami już dziś, aby poprawić swoją linię produkcyjną dzięki naszym niezawodnym systemom obsługi i układania PCB!
