Wysokiej precyzji Desktop Selektywne Lutowanie Maszyny do Lutowania przez otwór składników

Name: Wysokiej precyzji Desktop Selektywne Lutowanie Maszyny do Lutowania przez otwór składników
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Nazwa marki:	HSTECH
Numer modelu:	HS-320
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Pulpitowa maszyna do lutowania selektywnego

Materiał tygla lutowniczego:

Stal nierdzewna

Pojemność lutowania:

10 kg

Masa maszyny:

70 kg

Grubość PCB:

0,8~3 mm (długość sworznia ≤3 mm)

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

Selektywna maszyna lutownicza

robot lutowania elementów z otworem

robot automatycznego lutowania o wysokiej precyzji

Opis produktu

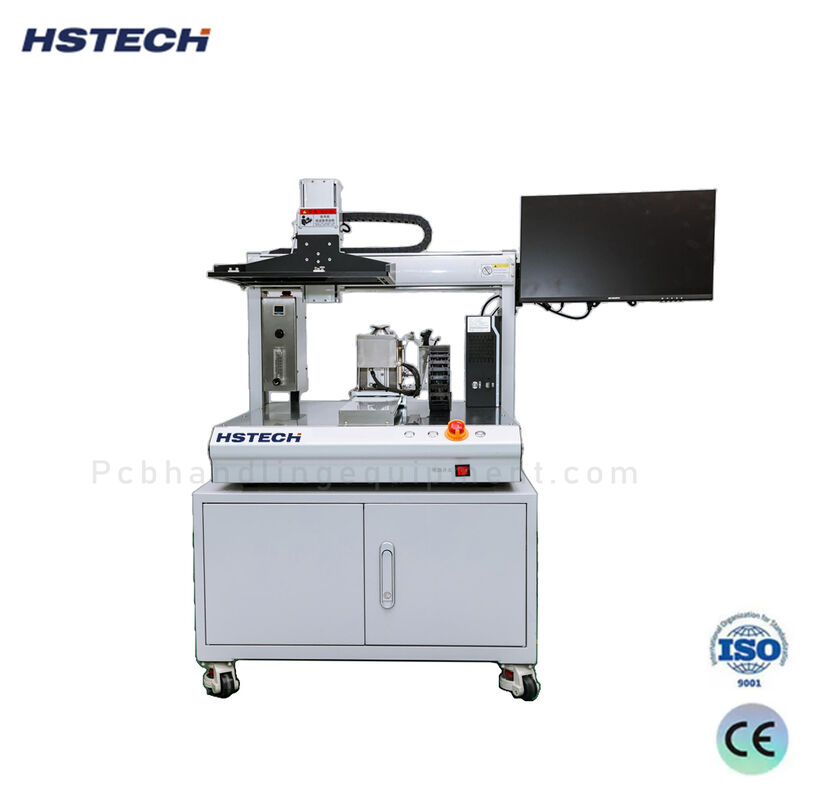

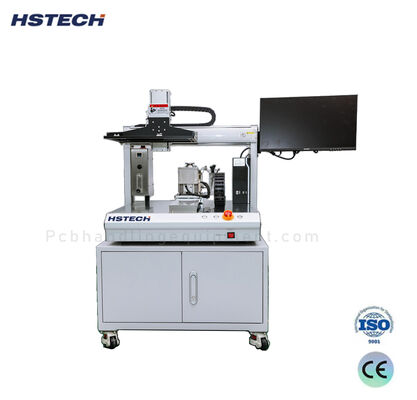

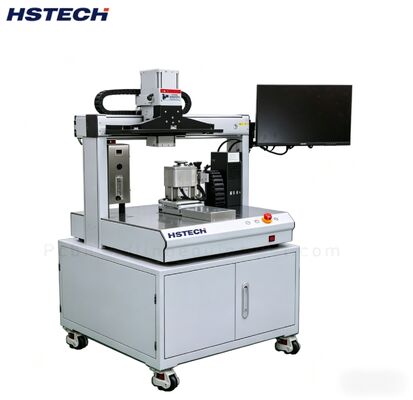

HS-320 Lutownica selektywna stacjonarna

HS-320 to kompaktowy, stacjonarny system lutowania selektywnego zaprojektowany do precyzyjnego lutowania elementów przewlekanych. Jest to doskonały wybór do produkcji małoseryjnej, prototypowania i środowisk serwisowych, gdzie przestrzeń jest ograniczona, ale jakość nie może być kompromisowa.

Specyfikacje produktu

Pozycja specyfikacji	HS-320
Obsługiwany rozmiar płytki PCB (dł.*szer.)	50x50 ~ 320x250 mm
Obsługiwana grubość płytki PCB	Grubość płytki: 0,8-3 mm / Długość pinów: poniżej 3 mm
Wysokość komponentów	Nad płytką: poniżej 100 mm / Pod płytką: poniżej 50 mm
Kształt i warunki płytki PCB	1. Krawędź obsługi PCB: ≥3 mm 2. Waga komponentów: poniżej 3 kg 3. Odkształcenie płytki: poniżej 0,5 mm
Materiał / Pojemność kadzi lutowniczej	Stal nierdzewna / 10 kg
Moc kadzi lutowniczej	3x500W / 1,5 kW
Wymagania dotyczące azotu	Czystość: 99,999% Ciśnienie / Zużycie: 0,5 MPa / 20-30 l/min / 1,2-1,5 m³/h
Dysza do topnika	Precyzyjna dysza płynna
Pojemność topnika	2 l (ręczne napełnianie)
Zasilanie powietrzem	0,5-0,7 MPa
Średnica wewnętrzna dyszy	Ø3 mm ~ Ø20 mm (możliwość dostosowania)
Wysokość fali	Automatyczna regulacja / pomiar wysokości
Sterowanie systemem	PC + PLC (Windows + Inovance)
Oprogramowanie do programowania	Obsługuje rysowanie obrazu do programowania (szybkie i wygodne)
Zasilanie / Moc	Jednofazowe 220V ±10% Moc rozruchowa: 2 kW
Waga	70 kg (w tym 10 kg cyny)
Wymiary całkowite (dł.szer.wys.)	730 x 800 x 840 mm

Kluczowe cechy

Prawdziwie stacjonarna konstrukcja- Dzięki niewielkiej powierzchni 730x800 mm, HS-320 łatwo mieści się na każdym blacie roboczym – idealny do laboratoriów, centrów napraw i małych warsztatów.
Precyzyjne lutowanie selektywne- Obsługuje programowalną wysokość fali i niestandardowe średnice dysz (Ø3-20 mm), umożliwiając precyzyjne lutowanie pojedynczych pinów przewlekanych bez wpływu na otaczające komponenty SMD.
Inteligentny system sterowania- Łączy PC (Windows) i PLC (Inovance) dla stabilnego sterowania w czasie rzeczywistym. Oprogramowanie do programowania oparte na obrazie pozwala operatorom szybko tworzyć ścieżki lutowania, rysując bezpośrednio na obrazie PCB.
Gotowość na azot- Wbudowane wsparcie dla azotu o wysokiej czystości (99,999%) poprawia zwilżanie, redukuje żużel i zapewnia stałą jakość połączeń lutowanych.
Automatyczna kalibracja wysokości fali- System automatycznie mierzy i reguluje wysokość fali, skracając czas ręcznej konfiguracji i poprawiając powtarzalność.
Zintegrowana kadź lutownicza- Kadź ze stali nierdzewnej o pojemności 10 kg i mocy grzewczej 1,5 kW – wystarczająca do ciągłej pracy w produkcji o niskim i średnim wolumenie.

Systemy podgrzewania

Podgrzewanie od góry (opcjonalnie)

1-kW promiennik podczerwieni podgrzewa górną stronę płytki PCB przed lutowaniem, spełniając wymagania dotyczące wysokiej temperatury dla specjalnych elementów. Redukuje szok termiczny, aktywuje topnik, poprawia penetrację cyny w pinach i zwiększa ogólną jakość lutowania.

Podgrzewanie od dołu

Wykorzystuje szybkie przewodzenie ciepła podczerwienią do podgrzewania płytek PCB przed lutowaniem i utrzymuje ogrzewanie podczas procesu. Posiada zsynchronizowaną zasadę projektowania „podgrzewanie + lutowanie”, która poprawia wydajność, zwiększa szybkość penetracji cyny, zmniejsza szok termiczny dla elementów wrażliwych na ciepło i zapewnia wysoką czystość PCB po lutowaniu.

Zastosowania

Lutowanie elementów przewlekanych
Naprawa i renowacja PCB
Weryfikacja prototypów
Produkcja małoseryjna
Laboratoria badawczo-rozwojowe i szkolenia techniczne

Dlaczego warto wybrać HS-320?

HS-320 wypełnia lukę między drogimi systemami lutowania selektywnego typu inline a ręcznymi stacjami lutowniczymi. Oferuje automatyzację, precyzję i powtarzalność przy ułamku kosztów i zajmowanej przestrzeni – co czyni go mądrym wyborem dla inżynierów i producentów na małą skalę.
