Wysokiej precyzji 5,5 kW Maszyna do lutowania fal selektywnych w linii dla linii produkcyjnych THT

Name: Wysokiej precyzji 5,5 kW Maszyna do lutowania fal selektywnych w linii dla linii produkcyjnych THT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-500H
Price: 3,450.00 USD
Availability: InStock

Nazwa marki:	HSTECH
Numer modelu:	HS-500H
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	50 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Nazwa produktu:

Maszyna do lutowania na fali selektywnej

Całkowita moc:

AC 220 V, 5,5 kW

Dopływ powietrza:

0,5 ~ 0,7 MPa

system sterowania:

Komputer + sterownik PLC

waga:

650 kg

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

50 szt./miesiąc

Podkreślić:

5.5 KW maszyna do lutowania falami w linii

selektywne lutowanie falowe do produkcji THT

Automatyczny robot lutowniczy o wysokiej precyzji

Opis produktu

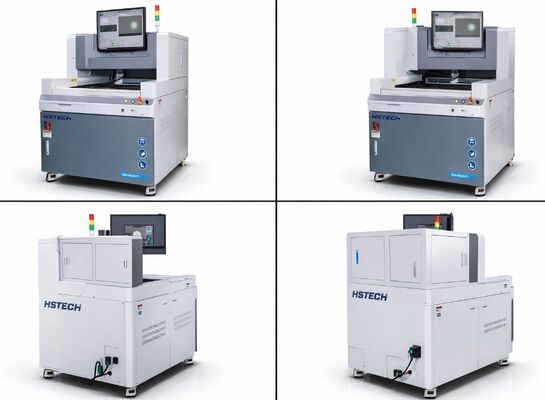

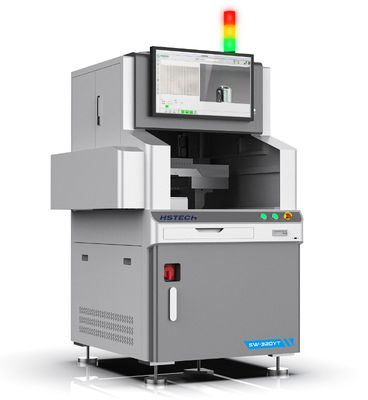

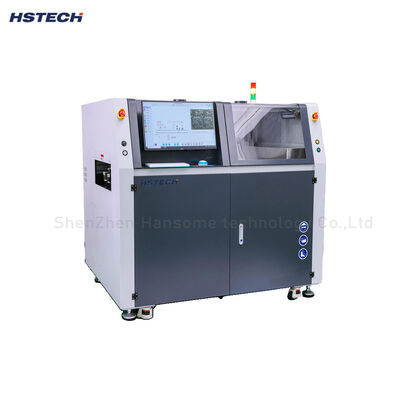

Automatyczna selektywna lutownica strumieniowa HS-500H

The Automatyczna selektywna lutownica strumieniowa HS-500H to wysokowydajny system lutowania selektywnego zaprojektowany do nowoczesnej produkcji elektroniki. To precyzyjne urządzenie jest idealne do hybrydowych linii produkcyjnych SMT + THT, zapewniając niezawodne i wydajne lutowanie złożonych zespołów PCB.

Kluczowe zalety systemu lutowania selektywnego HS-500H

Precyzyjne sterowanie ruchem XYZ - System serwonapędowy z dokładnością pozycjonowania ±0,02 mm dla komponentów o małym rastrze i lutowania PCB o wysokiej gęstości
Zaawansowana technologia lutowania selektywnego - Lutowanie punkt po punkcie minimalizuje wpływ termiczny i zapobiega uszkodzeniu wrażliwych komponentów
Konstrukcja liniowa do automatyzacji - Bezproblemowa integracja z liniami produkcyjnymi SMT w celu masowej, zautomatyzowanej produkcji PCB
System ochrony azotowej - Azot o wysokiej czystości (99,999%) redukuje utlenianie, zapewniając doskonałą niezawodność połączeń lutowniczych i zmniejszoną liczbę defektów
Inteligentne natryskiwanie topnika - Precyzyjna dysza atomizująca 0,5 mm z opcjonalnym systemem mikro-natrysku 130 μm do dokładnego nanoszenia topnika
Monitorowanie wideo w czasie rzeczywistym - Ciągłe monitorowanie procesu poprawia kontrolę jakości i zmniejsza potrzebę poprawek

Specyfikacje techniczne

Model	HS-500H
Maksymalny rozmiar PCB	D × S: 50 × 50 ~ 500 × 450 mm
Wysokość przenośnika	900 mm ± 50 mm
System transportu	Sterowanie serwo XYZ, dokładność pozycjonowania ±0,02 mm
Maksymalna grubość PCB	0,8 ~ 3 mm; Odkształcenie ≤ 3 mm
Wysokość komponentów	Strona górna ≤ 100 mm; Strona dolna ≤ 50 mm
Kociołek lutowniczy	Mechaniczny kociołek lutowniczy, pojemność 12 kg, moc podgrzewania 2 kW
Ogrzewanie górne	Ogrzewanie na podczerwień: 2,5 kW
Moc całkowita	AC 220V, 5,5 kW
Wymagania dotyczące azotu	Czystość: 99,999%, Ciśnienie: 0,5 MPa, Przepływ: 1,2 ~ 1,8 m³/h
Dysza natryskowa topnika	Standardowa precyzyjna dysza atomizująca 0,5 mm (opcjonalnie mikro-natrysk 130 μm)
Pojemność topnika	2 L (automatyczny system zasilania topnikiem)
System sterowania	PC + PLC (Windows + Mitsubishi)
Wymiary maszyny	D × S × W: 1650 × 1350 × 1450 mm
Waga	650 kg (w tym 12 kg lutowia)

Główne zastosowania

Lutowanie PCB motoryzacyjnych
Płyty sterowania przemysłowego
Elektronika mocy
Sterowniki LED i PCB oświetleniowe
Sprzęt komunikacyjny
Hybrydowe linie montażowe SMT i THT

Korzyści produkcyjne

Zmniejszone koszty lutowania ręcznego
Poprawiona spójność połączeń lutowniczych
Zwiększona wydajność produkcji
Niższy wskaźnik defektów i poprawek
Stabilna zdolność masowej produkcji

Poproś o niestandardowe rozwiązanie

Skontaktuj się z nami już dziś, aby uzyskać szczegółowe wyceny, niestandardowe konfiguracje lutowania selektywnego i bezpłatne konsultacje dotyczące procesu lutowania PCB. Prześlij rysunek PCB lub wymagania produkcyjne, aby uzyskać optymalne rekomendacje rozwiązań.
