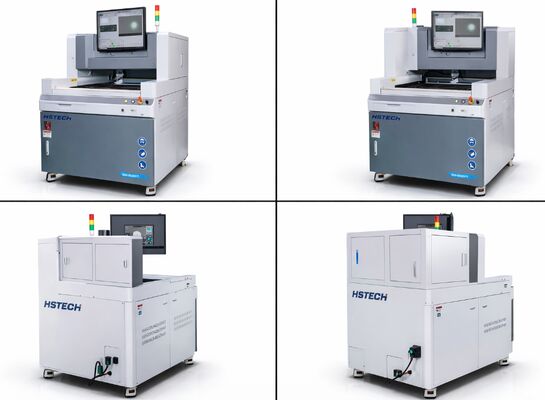

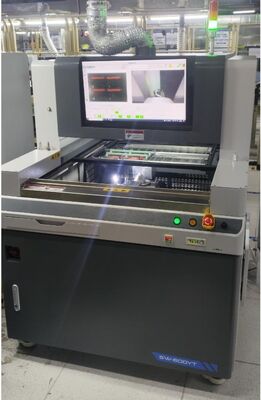

5.5KW Wysokiej Precyzji Selekcyjna Maszyna Lutownicza Na Fale Z Ochroną N2 Do Systemów Lutowniczych PCB

Rozmiar Płyty PCB

D*S: 50×50 ~ 600×500 mm

Grubość Płyty PCB

Grubość podłoża: 0.8 ~ 3 mm / Długość wyprowadzeń: W granicach 3mm

Wysokość Komponentów

Poniżej 150mm nad podłożem / Poniżej 75mm pod podłożem

Kształt i Warunki Podłoża

1. Margines krawędzi podłoża: ≥3mm od krawędzi procesu podłoża2. Waga komponentów z podłożem: ≤5KG3. Odkształcenie podłoża: ≤0.5 mm

Kąpiel Lutownicza

Materiał/Pojemność Kąpieli Lutowniczej: Pełny stop tytanu / 12KG Pojemność Zbiornika Lutowniczego: Moc: 4*500W 2KW

Pełne Podgrzewanie Płyty od Spodu

Podgrzewanie na podczerwień 2.5 KW

Moc Podgrzewania Synchronicznego Podczas Lutowania

Podgrzewanie na podczerwień 800 W

Moc Całkowita

AC 220V 5.5KW

N₂ Wymagania

Czystość Azotu: 99.999% Ciśnienie/Zużycie: 0.5MPa / 20ℓ/min~30ℓ/min / 1.2-1.8 metra sześciennego H

Dysza Fluxu

0.5mm Japońska importowana oryginalna precyzyjna dysza atomizująca / 130um strumień liniowy (opcjonalnie)

Pojemność Fluxu

2 L

Źródło Powietrza

0.5-0.7Mpa

Średnica Wewnętrzna Dyszy

φ 3mm ~ φ 20mm, rozmiar konfigurowalny

Wysokość Fali

Automatyczna kalibracja/pomiar wysokości

Sterowanie Systemem

PC+PLC (Windows + Huichuan)

Oprogramowanie do Programowania

Obsługa programowania poprzez rysowanie obrazów (wygodne i szybkie)

Monitorowanie Wideo

Monitorowanie wideo w czasie rzeczywistym dla łatwego podglądu efektów lutowania

Moc/Moc Znamionowa

Jednofazowe 220V±10% Moc startowa: 5KW

Waga

400KG (w tym 12KG lutowia)

Wymiary Ogólne

DWS 1200×1530×1600 mm
