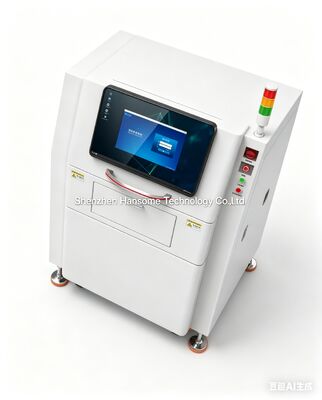

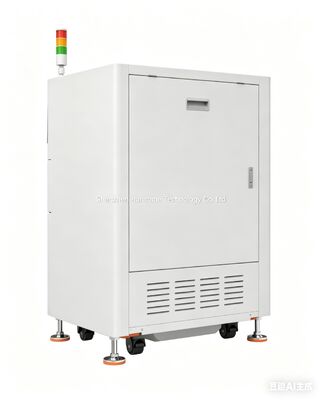

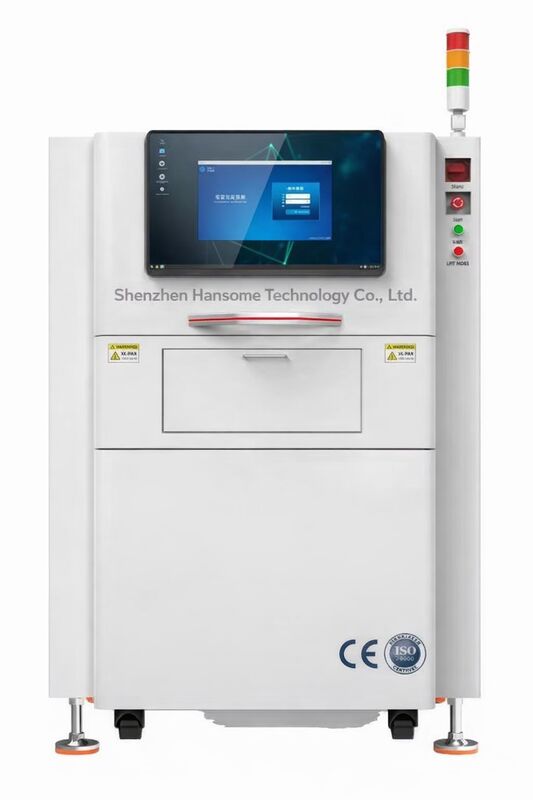

Szybka automatyczna maszyna do optycznej inspekcji AOI do inspekcji połączeń lutowanych

Szybka automatyczna maszyna do optycznej inspekcji AOI do inspekcji połączeń lutowanych

Nazwa marki:	HSTECH
Numer modelu:	HS-D1510/HS-D1510L
MOQ:	1 szt
Cena £:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 szt./miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Orzecznictwo:

CE,ISO

Nazwa produktu:

Inteligentna kontrola połączeń lutowanych

Prędkość kontroli:

0,22 sek./FOV

Rozdzielczość aparatu:

Standardowy 15 MP

Zużycie energii:

MAKS. 1 kW

Tworzywo:

Stal nierdzewna

Gwarancja:

1 rok

Szczegóły pakowania:

Drewniany

Możliwość Supply:

30 szt./miesiąc

Opis produktu

Szybko działająca maszyna do automatycznej kontroli optycznej AOI do wspólnej kontroli lutownicy

Zespół inspekcji lutowniczej Inteligentny AOI

Pierwszy na świecie AOI, który nie wymaga ustawienia parametrów, z potężną zdolnością inspekcji.Przyjmuje algorytmy głębokich sieci neuronowych, inteligentne wyszukiwanie jednym kliknięciem, inteligentne programowanie wspomagane i może inteligentnie ocenić różne wady PCBA po lutowaniu fal.

Cechy produktu

Szybkie programowanie, bardzo prosta obsługa.
Przyjazny interfejs człowiek-maszyna, przyjazna obsługa
Dane identyfikowalne, potężna analiza statystyczna SPC i wielowymiarowy wyświetlacz 3D
Wydajna zdolność inspekcji, skuteczne przechwytywanie różnych wad złącza lutowego
Opcjonalna konstrukcja pojedynczego lub dwustronnego toru
Wspiera penetrację ponownego przepływu urządzeń, elastycznie dostosowuje się do różnych scenariuszy produkcji
Ochrona przed skażeniem soczewek, zmniejsza częstotliwość konserwacji
Importowana śrubokręta serwomotorowa o dużej prędkości, wysokiej precyzji, stabilności i niskim zużyciu

Odkrywalne przypadki

Kontrola wad, takich jak nadmiar lutowania, niewystarczająca ilość lutowania, łączenie lutowania, brak ekspozycji szpilki, lutowanie na zimno, pustka lutowania, kule lutowania, niewłaściwe części, brakujące części itp.w procesie lutowania po falowaniu.

Specyfikacja produktu

Kategoria	Specyfikacja	Zespół inspekcji lutowniczej Inteligentny AOI
Model	HS-D1510 (Wspólna inspekcja lutownicy z widokiem dolnym, norma)	Zespół inspekcji lutowniczej Inteligentny AOI
Model	HS-D1510L (Wspólna inspekcja lutownicy do widzenia dolnego dla dużych płyt)	Zespół inspekcji lutowniczej Inteligentny AOI
Parametry wydajności
Metoda wykrywania	Sieć neuronowa konwolucyjna, zaawansowane modele głębokiego uczenia się i inne algorytmy wielokrotne
Tworzenie nowego programu	Ok. 5-20 minut na nową maszynę
Prędkość kontroli	00,22 sekundy/FOV
Wielkość PCBA	Standard: 50mm50mm~510mm460mm; Duża tablica: 50mm50mm~710mm640mm
Gęstość PCBA	0.5mm~6mm
Wysokość części PCBA	Górna: 120~165mm; dolna: 50~90mm
Rozdzielczość aparatu	Standard 15MP
Konfiguracja sprzętu
Źródło światła	RGBW czterokolorowy pierścień źródła światła LED
Kamera	Kamera przemysłowa, konfiguracja opcjonalna w zależności od potrzeb
CPU	Intel i7, opcjonalnie i9
Grafika graficzna	NVIDIA 12G, opcjonalnie 16G
Pamięć/przechowanie	64G DDR / 1T SSD + 8T mechaniczny dysk twardy
Monitor	23Wyświetlacz FHD o pojemności 0,8"
Mechanizm ruchu	Platforma marmurowa, wysokiej precyzji serwo silnik wiodący śrubę
Dostosowanie torów	Elektryczne
Obciążenie torem	Łańcuch ≤12 kg, dostosowany ciężki ładunek 25 kg; Strona punktu lutowania: pas ≤3 kg lub łańcuch ≤15 kg
Sprzęt systemowy
System operacyjny	Ubuntu 20.04 LTS 64-bitowy
System sterowania	Karta sterowania ruchem, sterownik PLC i górne sterowanie komputerem
Napięcie robocze	220V ± 10% prądu przemiennego
Zużycie energii	MAX 1 kW
Wymiary zewnętrzne / elektryczne
Temperatura/wilgotność	Temperatura pracy 0~45°C, 20%~80%RH bez kondensacji
Waga całkowita	Standardowa maszyna: 525 kg; duża maszyna tablicy: 700 kg
Wymiary zewnętrzne	Standard: LWH = 1060mm1340mm1500mm (Uwaga: bez uchwytu wyświetlacza, światło trójkolorowe)
	Duża tablica: LWH = 1335mm1522mm1533mm (Uwaga: z wyłączeniem uchwytu wyświetlacza, światła trójkolorowego)

Funkcje

Wysokiej precyzji, wysokiej rozdzielczości, kolorowa kamera cyfrowa, wypuszczająca obrazy wysokiej jakości
Mocna funkcja rozpoznawania kodów kreskowych, obsługująca kody 1D i 2D; elektryczna regulacja torów
Duża wszechstronność, nadająca się do urządzeń, urządzeń niezwiązanych, desek z krawędziami, bez krawędzi, bez zatrzymywania
Przesyłka o dużej prędkości i stabilna, dostosowana do różnych urządzeń i kształtów PCBA
Wysoki wskaźnik wykrywania, niski wskaźnik błędnych osądów
Inteligentne programowanie wspomagane sztuczną inteligencją
Zwięzły i przyjazny interfejs człowiek-maszyna, przyjazna obsługa, opanowanie w 20 minut
Mocna zdolność uczenia się, wspierająca ciągłe uczenie się uzupełniające, im więcej uczenia się, tym lepszy efekt
Mocna funkcja rozpoznawania znaków, skuteczne rozpoznawanie różnych znaków
Koprodukcja wielo-maszynowa (4 rodzaje)
Elektryczna regulacja szerokości toru
Unikalna konstrukcja torów, lepszy kąt napromieniowania źródła światła, unikanie ciemnych obszarów
Miliony szkoleń próbnych, szersze scenariusze zastosowań, mniej błędów
Architektura oprogramowania wielozadaniowego, edycja online podczas testowania, zapisywanie i automatyczne synchronizowanie
Wielowymiarowy wyświetlacz sprawozdań, skutecznie wspierający potrzeby zarządzania
Światło naprowadzenia naprawy usterki, proste i jasne (nieobowiązkowe)
Mocna analiza charakterystyki produktu i wczesne ostrzeganie
Teleregulacja, zdalne debugowanie, scentralizowane przeglądanie
Wspiera dopływ dolny urządzenia
