Zintegrowana selektywna lutownica falowa z podgrzewaniem na podczerwień 1kW i sterowaniem dotykowym do elastycznej produkcji małoseryjnej

Zintegrowana selektywna lutownica falowa z podgrzewaniem na podczerwień 1kW i sterowaniem dotykowym do elastycznej produkcji małoseryjnej

Nazwa marki:	HSTECH
Numer modelu:	SW-320YT
MOQ:	1PC
Cena:	negotiable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30000PCS

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Wymiar PCB:

L(50*50)-(450*330)mm

Wymiary:

Dł.600*szer.960*wys.1600mm

Długość kroku Opcjonalna:

30/60 mm lub obsługa ręczna

Marka przekaźników:

Schneidera

Dopływ powietrza:

4-6 barów, maks. 15 l/min

Całkowita moc:

2600 W

Woltaż:

1P AC 110 V/220 V 50/60 Hz

Kontrola:

Ekran dotykowy

Packaging Details:

Wooden

Supply Ability:

30000PCS

Podkreślić:

Maszyna do lutowania selektywnego na fali o mocy 1 kW z podgrzewaniem na podczerwień

Sterowanie za pomocą ekranu dotykowego w trybie offline Maszyna do lutowania na fali

Elastyczny robot lutowniczy do produkcji małych partii

Opis produktu

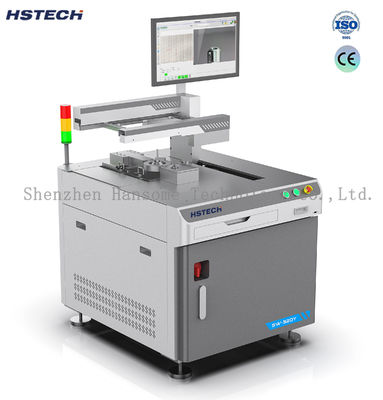

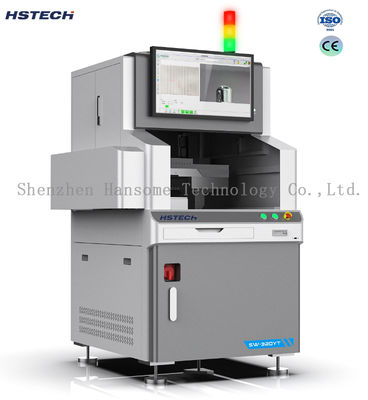

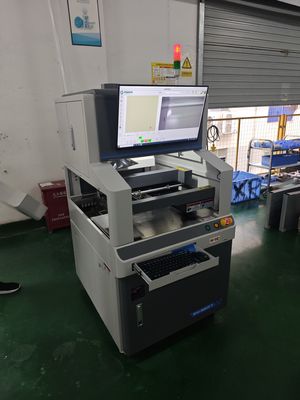

Zintegrowana selektywna maszyna do lutowania na fali

Mała, samodzielna maszyna do lutowania na fali z podgrzewaniem podczerwienią 1KW do precyzyjnego montażu PCB

Kluczowe cechy

Elastyczna produkcja dla wielu odmian i małych partii
Szybkie ustawienie do lutowania bez potrzeby stosowania uchwytów
Niski koszt początkowej inwestycji w sprzęt
Zredukowane koszty eksploatacji (oszczędność na żużlu cynowym, topniku, energii elektrycznej i materiałach eksploatacyjnych)
100% wskaźnik penetracji cyny z ponad 98% wydajnością lutowania
Kompaktowa powierzchnia (około 1m²)

Specyfikacje techniczne

Model SW-320YT

Odpowiedni rozmiar PCB	Dł. x Szer.: 50x50 do 320x250 mm
Odpowiednia grubość PCB	Podłoże: 0,8-3 mm / Długość pinów: <3mm
Wysokość elementów	Górna strona podłoża <100mm >
Warunki PCB	Krawędź procesu ≥3mm, Waga <5KG, Odchylenie <0,5mm
Piec cynowy	Materiał ze stopu tytanu, pojemność 15KG, moc 1,8KW
Moc podgrzewania	Podgrzewanie podczerwienią 1KW
Moc całkowita	AC 220V 3,5KW
Wymagania dotyczące N₂	Czystość 99,999%, ciśnienie 0,5MPa, zużycie 1,2m³/H
Dysza natryskowa topnika	Precyzyjna dysza natryskowa płynu 0,5mm (import z Japonii)
Pojemność topnika	2 L
Źródło powietrza	0,5-0,7Mpa
Średnica wewnętrzna dyszy natryskowej	φ 3mm do φ 20mm (możliwość dostosowania)
Wysokość fali	Automatyczne wyrównywanie/pomiar wysokości
Sterowanie systemem	PC+PLC
Oprogramowanie programowe	Obsługuje programowanie obrazów online lub offline
Monitorowanie wideo	Monitorowanie wideo w czasie rzeczywistym efektów lutowania
Zasilanie	Jednofazowe 220V±10%, Moc rozruchowa: 3,5KW
Waga	120KG (w tym 15KG cyny lutowniczej)
Wymiary zewnętrzne	750x950x1350 mm (z monitorem) 1000x980x1580 mm (z pokrywą górną)

Model SW-450YT

Odpowiedni rozmiar PCB	Dł. x Szer.: 50x50 do 450x400 mm
Odpowiednia grubość PCB	Podłoże: 0,8-3 mm / Długość pinów: <3mm
Wysokość elementów	Górna strona podłoża <100mm >
Warunki PCB	Krawędź procesu ≥3mm, Waga <5KG, Odchylenie <0,5mm
Piec cynowy	Materiał ze stopu tytanu, pojemność 15KG, moc 1,8KW
Moc podgrzewania	Podgrzewanie podczerwienią 1KW
Moc całkowita	AC 220V 3,5KW
Wymagania dotyczące N₂	Czystość 99,999%, ciśnienie 0,5MPa, zużycie 1,2m³/H
Dysza natryskowa topnika	Precyzyjna dysza natryskowa płynu 0,5mm (import z Japonii)
Pojemność topnika	2 L
Źródło powietrza	0,5-0,7Mpa
Średnica wewnętrzna dyszy natryskowej	φ 3mm do φ 20mm (możliwość dostosowania)
Wysokość fali	Automatyczne wyrównywanie/automatyczny pomiar wysokości
Sterowanie systemem	PC+PLC
Oprogramowanie programowe	Obsługuje programowanie linii rysowania na obrazach
Monitorowanie wideo	Monitorowanie wideo w czasie rzeczywistym efektów lutowania
Zasilanie	Jednofazowe 220V±10%, Moc rozruchowa: 3,5KW
Waga	150KG (w tym 15KG cyny lutowniczej)
Wymiary zewnętrzne	880x1280x1350 mm (z monitorem) 1270x1280x1580 mm (bez świateł trójkolorowych)

Systemy podgrzewania PCB

Podgrzewanie górnej strony (opcjonalnie)

Grzałka podczerwienią 1KW podgrzewa górną stronę PCB przed lutowaniem, spełniając wymagania dotyczące wysokiej temperatury dla specjalnych elementów. Redukuje szok termiczny, aktywuje topnik, poprawia penetrację cyny w pinach i zwiększa ogólną jakość lutowania.

Podgrzewanie dolnej strony

Wykorzystuje szybkie przewodzenie ciepła podczerwienią do podgrzewania PCB przed lutowaniem i utrzymuje ogrzewanie podczas procesu. Posiada zsynchronizowaną zasadę projektowania "podgrzewanie + lutowanie", która poprawia wydajność, zwiększa wskaźnik penetracji cyny, redukuje szok termiczny dla elementów wrażliwych na ciepło i zapewnia wysoką czystość PCB po lutowaniu.

Materiały eksploatacyjne - Dysze natryskowe

Dysze można dobrać w zależności od wymagań dotyczących rozmiaru spoin lutowniczych. Zapewnia precyzyjną kontrolę nad wskaźnikiem penetracji cyny i czasem lutowania dla każdego pojedynczego punktu lutowniczego.
