Precyzja i prędkość G9 Automatyczna maszyna do pastowania lutownicy do 0,25 składników pitch

Name: Precyzja i prędkość G9 Automatyczna maszyna do pastowania lutownicy do 0,25 składników pitch
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

Nazwa marki:	GKG
Numer modelu:	G9+
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Wysokiej klasy maszyna do drukowania pasty lutowniczej

Inne nazwy:

Automatyczna maszyna do sitodruku

Rozmiar PCB:

50 x 50 ~ 450 x 340 mm

Wysokość transportowa:

900±40 mm

Ciśnienie powietrza:

4-6kgf/cm3

Grubość PCB:

0,4-6mm

Maksymalna masa tablicy:

5 kg

Ciężar maszyny:

1000 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

0.25 Maszyna do lutowania piechem

Maszyna do pastowania lutownictwa szybkiego

Precyzyjna maszyna do lutowania pasty

Opis produktu

Automatyczny drukarz pasty lutowej dla przemysłowego systemu MES 4.0

Wprowadzenie

Automatyczna maszyna do drukowania pasty lutowej to najwyższej klasy urządzenie dostosowane do zaawansowanych zastosowań SMT.25 stopni, zapewniając niezrównaną dokładność i szybkie działanie.

Specyfikacja

Model	G9+
Maksymalny rozmiar PCB	450x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	15 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/ręczny stolik do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	G9+
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±18um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) sprawdzić rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maszyna	Około 1000 kg.

Cechy

Ten najnowocześniejszy system zawiera innowacyjną ścieżkę optyczną, która zapewnia jednolite oświetlenie okrągłe i jasne oświetlenie koaksyjne.ułatwiające łatwe rozpoznawanie różnych i nierównomiernych punktów oznakowania na różnych powierzchniach, w tym materiały pokryte cyną, miedzią, srebrem, materiały lutowane na gorącym powietrzu, FPC i różne kolory PCB.

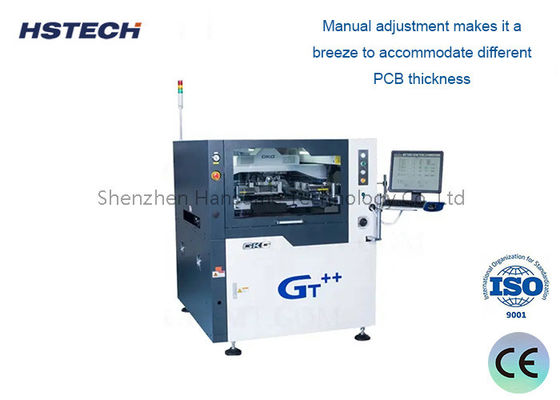

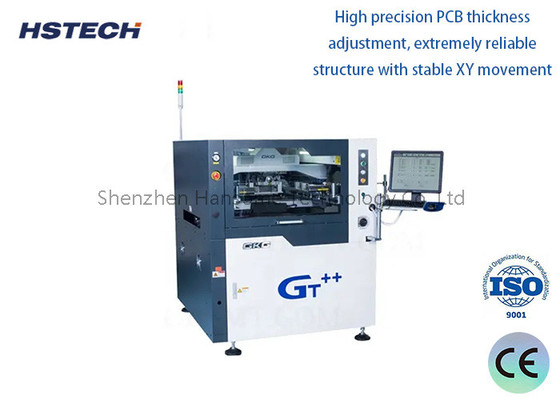

Mechanizm regulacji grubości PCB o wysokiej precyzji:

Mechanizm ten posiada solidną strukturę ze stabilnym ruchem XY, umożliwiając ręczne regulacje w celu bezproblemowego dostosowania szerokiego zakresu grubości PCB.

Rewolucyjny system pozycjonowania kolei:

Zaprojektowany w celu rozwiązania problemów FPC i PCB, system ten obejmuje odłączalną szybę przewodnią wzoru i programowalny elastyczny uchwyt boczny.podczas gdy programowanie oprogramowania automatyzuje rozciąganie i cofanie, aby łatwo dostosować się do różnych grubości PCB.

Wzmocniona struktura szczotki:

Konstrukcja wyciekaczy posiada kompleksową konstrukcję, która znacznie zwiększa stabilność i wydłuża jej żywotność.

Zaawansowany szybki mechanizm czyszczenia stencil:

Struktura oczyszczania dołu skutecznie zapobiega zatykania otworów szablonów, co jest powszechnym problemem w procesach czyszczenia szablonów.Kontrola oprogramowania pozwala na prostą regulację długości rozpuszczalnika, aby osiągnąć optymalne wyniki czyszczenia.

Przyjazny dla użytkownika interfejs wielofunkcyjny:

Zaprojektowany z myślą o prostocie i przejrzystości, intuicyjny interfejs zapewnia monitorowanie temperatury i wilgotności w czasie rzeczywistym, umożliwiając użytkownikom łatwe monitorowanie i dostosowywanie warunków w razie potrzeby.
