Zaawansowana technologia druku G9 Automatyczna maszyna do lutowania pasty do przemysłu

Name: Zaawansowana technologia druku G9 Automatyczna maszyna do lutowania pasty do przemysłu
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

Nazwa marki:	GKG
Numer modelu:	G9+
MOQ:	1 set
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 sets per month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

CE,TUV,ROHS

Product name:

High-end Solder paste printing machine

Other name:

Automatic Screen Printing Machine

PCB size:

50x50~450x340mm

Transport height:

900±40mm

Air pressure:

4-6kgf/cm³

PCB thickness:

0.4-6mm

Max board weight:

5kg

Machine weight:

1000kg

Packaging Details:

Wooden Package

Supply Ability:

100 sets per month

Podkreślić:

G9 Automatyczna maszyna do lutowania pasty

Zaawansowana technologia druku maszyna do lutowania

Przemysłowa automatyczna maszyna pastowa do lutowania

Opis produktu

Automatyczny drukarz pasty lutowej dla przemysłowego systemu MES 4.0

Wprowadzenie

Automatyczna maszyna do drukowania pasty lutowej G9+ jest wyposażeniem wysokiej klasy zaprojektowanym specjalnie do zaawansowanych aplikacji SMT.Specjalistycznie odpowiada na trudne wymagania druku części 03015 i 03015..25 stopnia, gwarantując wyjątkową precyzję i szybką wydajność.

Specyfikacja

Model	G9+
Maksymalny rozmiar PCB	450x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	15 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/ręczny stolik do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Wydajność maszyny

Model	G9+
Dokładność powtórzenia pozycji	± 12,5um@6,CPK≥2.0
Dokładność druku	±18um@6,CPK≥2.0
Czas cyklu druku	< 7,5 sekundy
W oparciu o system testowy strony trzeciej ((CTQ) sprawdzić rzeczywistą pozycję druku pasty lutowej dokładność powtórzenia

Specyfikacja całej maszyny

Zasilanie	AC:220±10%,50/60HZ, 3,0 kW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	około 5 l/min
Temperatura pracy	-20°C~+45°C
wilgotność operacyjna	30% ~ 60%
Wymiary maszyny(bez światła wieży)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maszyna	Około 1000 kg.

Cechy

Zaawansowany system cyfrowy CCD:

Ten najnowocześniejszy system wyposażony jest w innowacyjną ścieżkę optyczną, która zapewnia jednolite oświetlenie okrągłe i jasne oświetlenie koaksyjne.umożliwiające łatwe rozpoznanie różnych i nierównomiernych punktów oznakowania na różnych powierzchniach, w tym materiały pokryte cyną, miedzią, srebrem, lutowane na gorącym powietrzu, FPC i różne kolory PCB.

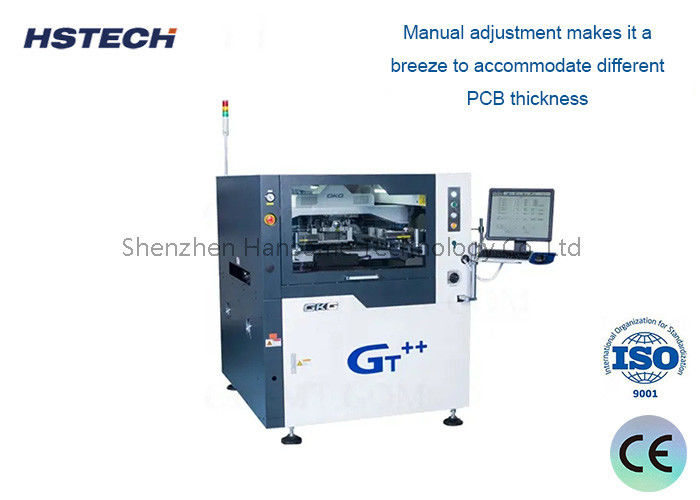

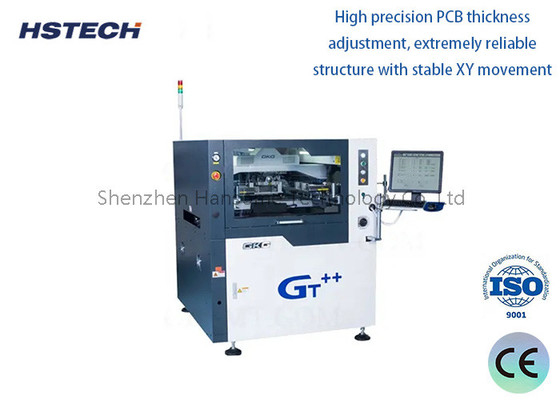

Mechanizm regulacji grubości PCB o wysokiej precyzji:

Dzięki solidnej strukturze z stabilnym ruchem XY mechanizm ten umożliwia ręczne regulacje w celu bezproblemowego dostosowania szerokiego zakresu grubości PCB.

Innowacyjny system pozycjonowania kolei:

Specjalnie zaprojektowany w celu rozwiązania problemów z FPC i PCB, system ten zawiera odłączalną szybę przewodnią wzoru i programowalną elastyczną zaciskę boczną.Unikalne urządzenie do zaciskania płyty zapewnia precyzyjne ustawienie, podczas gdy programowanie oprogramowania automatyzuje rozciąganie i cofanie, aby łatwo dostosować się do różnych grubości płyt PCB.

Rewolucjonizowana struktura szczotki:

Konstrukcja tej szczotki ma kompleksową konstrukcję, która znacznie zwiększa stabilność i wydłuża jej żywotność.

Efektywny szybki mechanizm czyszczenia stencilów:

Struktura oczyszczania dołu skutecznie zapobiega zatykania otworów szablonów, co jest częstym problemem w procesach czyszczenia szablonów.sterowanie oprogramowaniem umożliwia łatwą regulację długości rozpuszczalnika wydzielanego dla optymalnych wyników czyszczenia.

Intuicyjny interfejs wielofunkcyjny

Zaprojektowany z myślą o prostocie i przejrzystości, przyjazny dla użytkownika interfejs zapewnia monitorowanie temperatury i wilgotności w czasie rzeczywistym, umożliwiając użytkownikom łatwe monitorowanie i dostosowywanie warunków w zależności od potrzeb.
