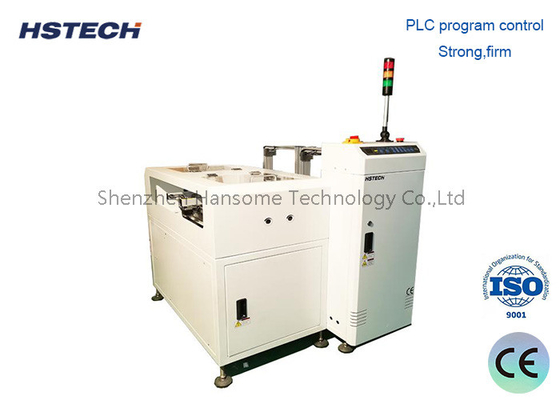

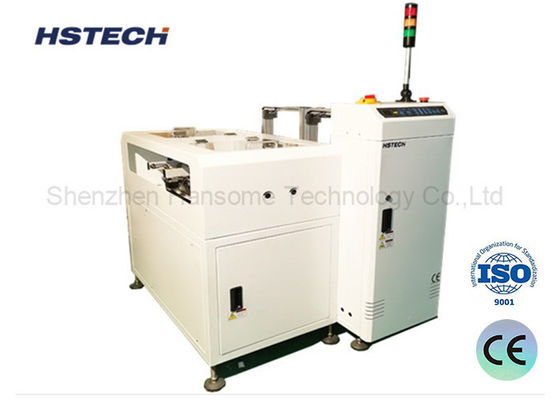

Wykorzystanie urządzenia do rozładowywania płyt PCB z dużą prędkością

Nazwa marki:	HSTECH
Numer modelu:	HS-NK250
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Urządzenie rozładowujące NG/OK

Wysokość transportu PCB:

910±30mm

Wymiar PCB:

50*50~330*250mm

Zasilanie:

AC220V, 50/60Hz

Ilość czasopism:

Na każdej szynie 2 magazynki

Gwarancja:

1 rok

Użycie:

Linia produkcyjna SMT, linia montażowa SMT

Warunki:

Nowy

Szczegóły pakowania:

Opakowanie drewniane, z pianką

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Linia produkcyjna SMT Dobry / niewłaściwy płytka magazyn oddzielający NG OK PCB Unloader

Wprowadzenie

Po przejściu procesu automatycznej inspekcji optycznej (AOI) jednostka ta działa skutecznie poprzez odbieranie sygnałów inspekcyjnych z poprzedniego etapu.To automatycznie klasyfikuje PCB do dwóch grup: niezgodne (NG) i zgodne (OK), a następnie kieruje je do odpowiednich wyznaczonych obszarów przechowywania, co zapewnia wysoce wydajne i zorganizowane sortowanie płytek drukowanych.

Szczegóły techniczne

Funkcja	Zbierz płyty NG/OK oddzielnie, odbierając sygnał.
Wysokość transportu	910±30 mm
Kierunek transportu	L~R, lub R~L
Czas odbioru przez zarząd	Co około 6 sekund
Zmiana magazynu w czasie	Około 30 sekund.
Strona stała toru	Strona przednia
Strona operacyjna	Strona przednia
Taśmy przenośnej	ESD
grubość PCB	Min 0,6 mm
Wybór głosu	1-4 ((10 mm odległości)
Zasilanie	220V,50/60Hz,±10%
Władza	00,05 kW
Ciśnienie powietrza	4-6Bar
Zużycie powietrza	Maksymalnie 15L/min
Liczba czasopism	Górna strona: 1 magazyn, dolna strona: 2 magazyn
Sygnał	SMEMA
Opcje	1Tryb sterowania ekranem dotykowym. 2Automatyczna regulacja szerokości. 3, ilość magazynów do wymogów klienta.

Cechy

Sterowanie PLC:
System wykorzystuje sterownik PLC w celu dokładnej i niezawodnej pracy.

Interfejs przyjazny dla użytkownika:
Intuicyjny panel membranowy LED z przyciskami miękkiego dotyku umożliwia łatwe sterowanie.

Mechanizm regulacji wysokości dźwięku:
Łatwo obsługuje różne rozmiary i konfiguracje PCB.

Włączyć zaciski:
Zapewnienie stabilnego umieszczenia PCB poprzez zapewnienie bezpiecznego wyrównania magazynu.

System tłoczenia pneumatycznego:
Kontrolowane ciśnieniem, aby zagwarantować łagodne i nieszkodliwe przenoszenie deski.

Wysoka wydajność produkcji:
Optymalizowane zmiany magazynów zwiększają przepustowość produkcji.

Automatyczne sortowanie NG/OK:
Bezproblemowo integruje się z AOI w celu efektywnej inspekcji i kategoryzacji.

Interfejs komunikacyjny SMEMA:
Wspiera płynną integrację z liniami produkcyjnymi za pośrednictwem protokołu SMEMA, umożliwiając bezproblemową komunikację i wymianę danych.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Wydajna długość PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
grubość PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Rozmiar magazynu	355320563 mm	460400563	535460570 mm	535530570 mm
Wymiar maszyny	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Waga	220 kg	280 kg	340 kg	380 kg

Produkt i szczegóły

Wykorzystanie urządzenia do rozładowywania płyt PCB z dużą prędkością 0
