Urządzenie rozładowujące PCB
Created with Pixso.

Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT

Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT

Nazwa marki: HSTECH
Numer modelu: HS-NK250
MOQ: 1 SET
Cena £: negotiable
Warunki płatności: T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia: 100 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
Nazwa produktu:
Urządzenie rozładowujące NG/OK
Wysokość transportu PCB:
910±30mm
Wymiar PCB:
50*50~330*250mm
Zasilanie:
AC220V, 50/60Hz
Ilość czasopism:
Na każdej szynie 2 magazynki
Gwarancja:
1 rok
Użycie:
Linia produkcyjna SMT, linia montażowa SMT
Warunki:
Nowy
Szczegóły pakowania:
Opakowanie drewniane, z pianką
Możliwość Supply:
100 zestawów miesięcznie
Podkreślić:

Rozładowarka PCB linii produkcyjnej SMT

,

Zaawansowany rozładowacz PCB

,

Bezszwedzony rozładowarka PCB NG OK

Opis produktu

Linia produkcyjna SMT Dobry / niewłaściwy płytka magazyn oddzielający NG OK PCB Unloader

Wprowadzenie

Po otrzymaniu sygnału inspekcji AOI z poprzedniego etapu, urządzenie wykonuje kontrolę optyczną.skutecznie klasyfikuje PCB w dwie grupy: niezgodne (NG) i zgodne (OK), automatycznie kierując je do odpowiednich wyznaczonych magazynów.Gwarantuje to bardzo wydajny i zorganizowany proces sortowania płytek drukowanych.



Szczegóły techniczne


Funkcja Zbierz płyty NG/OK oddzielnie, odbierając sygnał.
Wysokość transportu 910±30 mm
Kierunek transportu L~R, lub R~L
Czas odbioru przez zarząd Co około 6 sekund
Zmiana magazynu w czasie Około 30 sekund.
Strona stała toru Strona przednia
Strona operacyjna Strona przednia
Taśmy przenośnej ESD
grubość PCB Min 0,6 mm
Wybór głosu 1-4 ((10 mm odległości)
Zasilanie 220V,50/60Hz,±10%
Władza 00,05 kW
Ciśnienie powietrza 4-6Bar
Zużycie powietrza Maksymalnie 15L/min
Liczba czasopism Górna strona: 1 magazyn, dolna strona: 2 magazyn
Sygnał SMEMA
Opcje

1Tryb sterowania ekranem dotykowym.

2Automatyczna regulacja szerokości.

3, ilość magazynów do wymogów klienta.




Cechy



Kontrola PLC:

Wyposażone w sterownik PLC zapewniający dokładną i niezawodną pracę.



Interfejs przyjazny dla użytkownika:

Zawiera panel membranowy LED o miękkim dotyku dla intuicyjnego sterowania.



Zmienna wysokość:

Przystosowuje się do różnych rozmiarów i konfiguracji PCB.



Włączane zaciski:

Zapewnić bezpieczne ustawienie magazynu dla stabilnego umieszczenia PCB.



Pneumatyczny tłocznik:

Kontrolowane ciśnieniem dla delikatnego, niezniszczającego przenoszenia płyty.



Wysoka przepustowość:

Ułatwia szybką zmianę magazynu w celu maksymalizacji wydajności produkcji.



Automatyczne sortowanie NG/OK:

Bezproblemowo integruje się z AOI w celu usprawnienia kontroli i sortowania.



Standardowy interfejs komunikacyjny SMEMA:

Umożliwia bezproblemową integrację z liniami produkcyjnymi za pośrednictwem protokołu SMEMA, zapewniając płynną komunikację i wymianę danych.


Model


Model HS-NK250 HS-NK330 HS-NK390 HS-NK460
Wydajna długość PCB 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390mm 50*50~530*460 mm
grubość PCB Min 0,6 mm Min 0,6 mm Min 0,6 mm Min 0,6 mm
Rozmiar magazynu 355*320*563 mm 460*400*563 535*460*570 mm 535*530*570 mm
Wymiar maszyny 1950*1600*1200 mm 2300*1760*1200 mm 2500*1880*1200 mm 2500*2160*1200 mm
Waga 220 kg 280 kg 340 kg 380 kg


Produkt i szczegóły

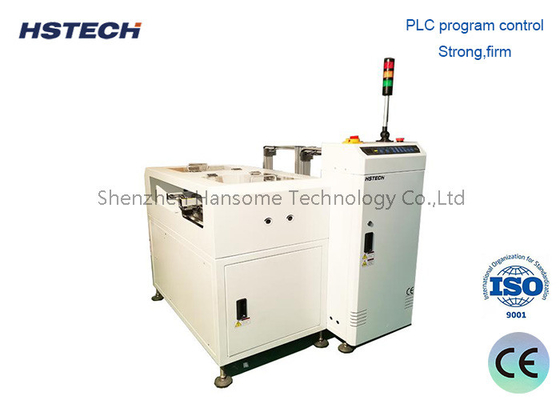

Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 0

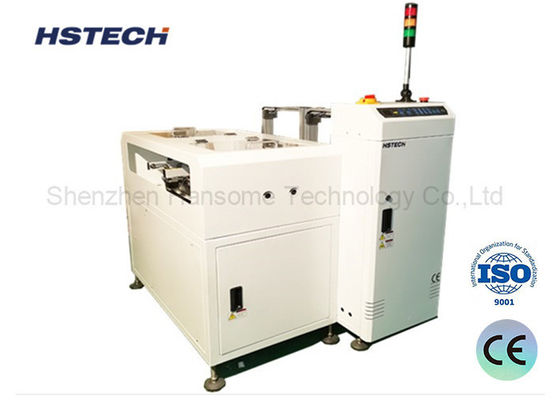

Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 1

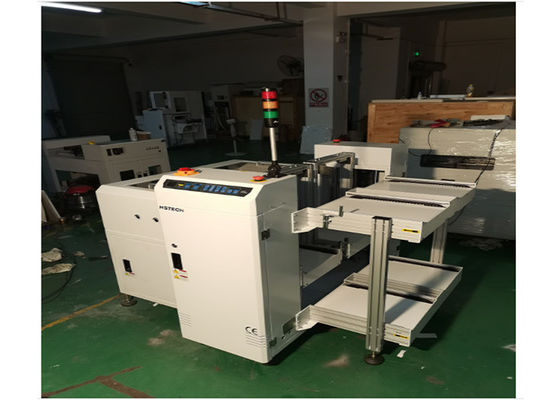

Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 2


O opakowaniach
Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 3Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 4Zaawansowany i bezszwedzony rozładowarka PCB NG OK dla linii produkcyjnej SMT 5
