Precyzja maszyny sterowanej serwomotorem PCB Router z rozluźnionymi wymaganiami dokładności

Zestaw drogowy do fresowania, drogowanie, podwójne platformy, zbiorniki pyłu, maszyna do drogowania PCB

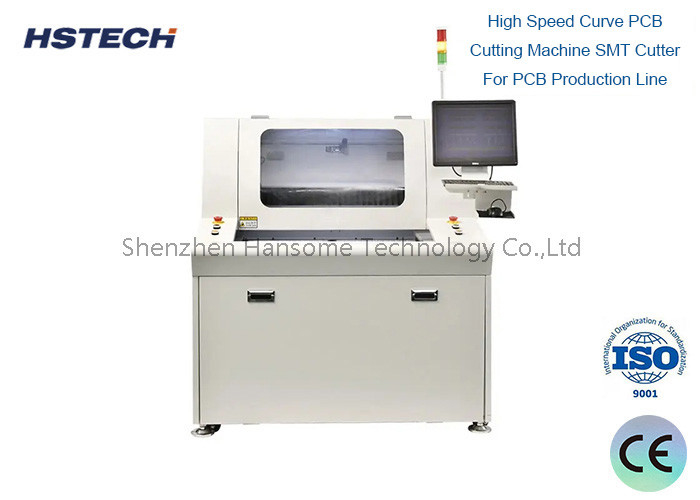

Wprowadzenie maszyny

Urządzenie to wykorzystuje fresownik do segmentowania wielozłączonej płyty PCB wzdłuż uprogramowanej ścieżki przy dużych prędkościach, zastępując ręczne, V-CUT lub PUSH metody cięcia, które mogą powodować wady.Poprawia to jakość produktu i minimalizuje ilość złomuMaszyna wykorzystuje interfejs człowiek-maszyna oparty na systemie WindowsXP z prostą i intuicyjną konstrukcją.Zawiera system automatycznej korekty ścieżki cięcia i wysokiej rozdzielczości CCD do programowania, obsługujący zarówno edycję i modyfikację programów blokowych, jak i jednoetapowych.zmniejszenie czasu przestoju maszyn i osiągnięcie optymalnej wydajności produkcji.

Główne cechy

1. Urządzenie wyposażone jest w lukę powiększającą CCD o wysokich pikselach i zapewnia dodatkowe funkcje nauczania i edycji programów, zwiększając dokładność, precyzję i rozdzielczość obrazu.

2. Automatyczny system pozycjonowania i korekty punktów MARK zapewnia w czasie rzeczywistym wyświetlanie ruchomego toru i symulowane śledzenie routera, zapewniając jasność na pierwszy rzut oka.Funkcja automatycznej korekty ustawienia zwiększa dokładność cięcia, umożliwiając wizji maszynowej wykonywanie automatycznego kierowania, jeśli PCB odbiega w zakresie 3 mm. Zmniejsza to wymagania dotyczące dokładności umieszczenia płyty i znacznie zwiększa wydajność pracy.

3. Urządzenie obsługuje kopiowanie lewego i prawego stołu roboczego, kopiowanie blokowe, wyświetlanie, kopiowanie wielowzrocznej tablicy połączeń, modyfikację śledzenia w jednym kroku i funkcje modyfikacji edycji blokowej,uproszczenie czasu produkcji programów i poprawa efektywności edycji.

4. Odkurzacz, wyposażony w silny importowany wentylator i 10V wysokonapięciowego urządzenia do eliminowania stanu, zapewnia idealny efekt odkurzania przy zmniejszonym hałasie.

5. System monitorowania trwałości narzędzia automatycznie podnosi i opuszcza nożyczkę do innego ostrza nieciętego po pewnej odległości cięcia,z dostosowywalnymi ustawieniami odległości i częstotliwości w górę i w dół, aby wydłużyć żywotność cięcia w zależności od długości ostrza.

6. Przejrzysty projekt drzwi bezpieczeństwa zapewnia wyraźną widoczność procesu.awaryjne zatrzymanie w celu zapewnienia bezpieczeństwa podczas obróbki i 50% opóźnienia dla programistów w celu monitorowania procesu obróbki podczas pracy programu;.

7. Substrat PCB podlega dwustopniowemu ciągłemu przesuwaniu, aby zminimalizować czas oczekiwania i zmaksymalizować produkcję.

Świętość

Specyfikacja zbiornika pyłu

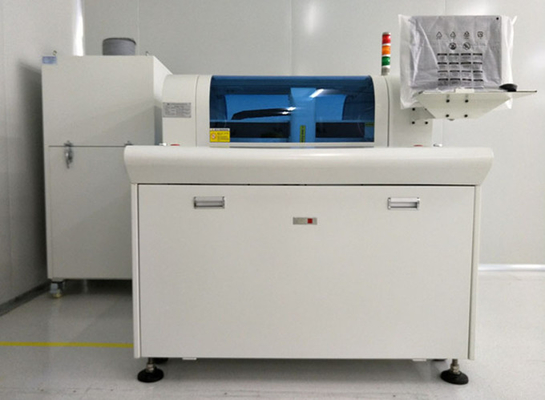

Szczegóły maszyny

Shenzhen Hansome Technology Co., Ltd ((HSTECH) jest profesjonalnym producentem urządzeń do obsługi płyt SMT (ładowarki, rozładowarki, bufor, przenośnik itp.).Jesteśmy przedsiębiorstwem o wysokiej technologii z niezależnymi prawami własności intelektualnejSpółka zajmuje się głównie badaniami i rozwojem, produkcją i sprzedażą urządzeń do obróbki płyt na liniach produkcyjnych SMT/THT.

Posiadamy profesjonalnych techników i sprzedawców, opieramy się na zaawansowanej technologii i staramy się jak najlepiej dostarczać naszym klientom wysoce wydajne i niezawodne obsługi desek.Jednocześnie nasz doświadczony zespół inżynierów zawsze rozumie kierunek rozwoju inteligentnej fabryki,aktualizuje produkty i techniczne zgodnie z popytem rynkowym, dążąc do automatyzacji i efektywnego kosztowo produktu przez cały czas, robimy również OEM oparte na różnych potrzebach naszych klientów.
