Najnowocześniejsza maszyna do lutowania pasty do nowoczesnej produkcji PCB

Nazwa marki:	GKG
Numer modelu:	G9+
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Wysokiej klasy maszyna do drukowania pasty lutowniczej

Inne nazwy:

Automatyczna maszyna do sitodruku

Rozmiar PCB:

50 x 50 ~ 450 x 340 mm

Wysokość transportowa:

900±40 mm

Ciśnienie powietrza:

4-6kgf/cm3

Grubość PCB:

0,4-6mm

Maksymalna masa tablicy:

5 kg

Ciężar maszyny:

1000 kg

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Nowoczesna maszyna do produkcji PCB

Maszyna do produkcji pasty lutowej do PCB

Najnowocześniejsza maszyna do lutowania pasty

Opis produktu

Automatyczny drukarz pasty lutowej dla przemysłowego systemu MES 4.0

Specyfikacja

Model	G9+
Maksymalny rozmiar PCB	450x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Maksymalna masa deski	5 kg
Wysokość transportu	900±40 mm
Przepaść na krawędzi deski	2.5 mm
Wysokość deski	15 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, sterowanie programem
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloki oporowe/ręczny stolik do góry i do dołu
System zaciskania PCB	Patentowane nad górnym mocowaniem
	Ściskanie boczne
	Funkcja adsorpcji
Drukowanie	0-20 mm
Tryb drukowania	raz/dwa razy
Prędkość drukowania	10-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
Ciśnienie druku	00,5-10,5 kg
Rozmiar ramy szablonu	470370mm~737737mm ((tylko 20-40mm)
System czyszczenia	System czyszczenia typu deszczu
	Wzmocnione wchłanianie próżni
	Suche, mokre próżni trzy tryby
	Czyszczenie do przodu i z tyłu
CCD FOV	10x8 mm
Rodzaje znaków wiarygodnych	Standardowy kształt znaku powierniczego
	Podkładka
	Dziura
System kamer	Struktura optyczna wzrokowo-dolno
	Kamera cyfrowa CCD
	Odpowiedź wzorca geometrycznego

Cechy

1Cyfrowy system CCD posiada rewolucyjną konstrukcję ścieżki optycznej, zapewniającą jednolite oświetlenie okrągłe i jasne oświetlenie skoaksialne z nieskończenie regulowaną jasnością.Umożliwia to bezproblemowe rozpoznawanie różnych punktów znakowania, nawet na nierównomiernych powierzchniach pokrytych cyną, miedzią, srebrem, punktach lutowania na gorącym powietrzu i różnych kolorowych FPC i PCB.

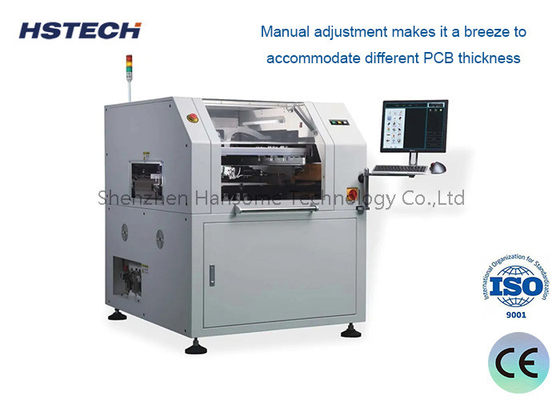

2System posiada precyzyjną regulację grubości PCB oraz solidną strukturę zapewniającą stabilny ruch XY, dzięki czemu ręczne regulacje dla różnych grubości PCB są proste.

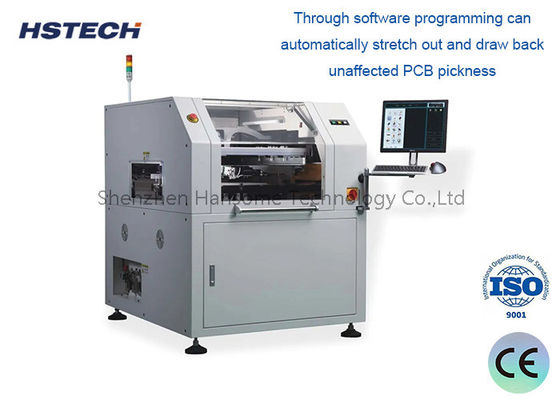

3System pozycjonowania szyny przewodniej obejmuje odłączalną, innowacyjną szyny przewodnią wzorcową oraz programowalną, elastyczną zaciskę boczną dostosowaną do FPC i wygiętych PCB.sterowane przez oprogramowanie, automatycznie dostosowuje się do różnych grubości PCB.

4.Konstrukcja odcisku zawiera zaawansowany system odcisku, zwiększając stabilność i wydłużając żywotność odcisku.

5.System szybkiego czyszczenia szablonami wyposażony jest w strukturę czyszczącą, która rozprowadza się w dół, zapobiegając zatkane otwory i zapewniając skuteczne czyszczenie.Długość rozpuszczalnika jest łatwo regulowana za pomocą oprogramowania.

6Nowy interfejs wielofunkcyjny jest przyjazny dla użytkownika, intuicyjny i oferuje monitorowanie temperatury i wilgotności w czasie rzeczywistym.

Posiadamy nie tylko maszyny i urządzenia SMT, ale także wiele części maszynowych. Jesteśmy dostawcą części i urządzeń maszyny SMT. takich jak podsycacz, dysze, wózek obrotowy płyt PCB, tłuszcz SMT,Mieszalnik pasty lutowej, licznik SMD, czujnik laserowy, filtr, profiler termiczny KIC, serwo silnik i tak dalej.
