Maszyna do wysokiej prędkości lutowniczej pasty z szpilką magnetyczną/blokiem podtrzymującym R-L Transport Model G5

Nazwa marki:	GKG
Numer modelu:	G5
MOQ:	1 SET
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,TUV,ROHS

Nazwa produktu:

Automatyczna drukarka szablonowa

Inne nazwy:

Maszyna do druku pasty lutowej

Rozmiar PCB:

50 x 50 ~ 400 x 340 mm

Wysokość transportowa:

900±40 mm

Dostosowanie szerokości:

Automatyczne

Interfejs we/wy:

SMEMA

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

Drukarka SMT z magnetycznym szpilkiem/blokiem wsparcia i transportem R-L

Zastosowanie

Automatyczna maszyna do druku pasty lutowej G9+ jest maszyną wysokiej klasy do zastosowań SMT, szerokość GT++ BTB wynosi tylko 2830 mm,może doskonale spełniać wymagania dotyczące procesu druku 030152025 stopni, wysoka precyzja i duża prędkość.

Specyfikacja

Model	G5
Rozmiar szablonu	370x370mm ((min rozmiar)
	737x737mm (maksymalny rozmiar)
	20-40 mm (tłuszcz)
Maksymalny rozmiar PCB	400x340 mm
Min rozmiar PCB	50x50 mm
grubość PCB	00,4-6 mm
Tłuszcz PCB	maksymalnie 1% przekątnej PCB
Wysokość transportu	900±40 mm
Kierunek transportu	L-R, R-L
Prędkość transportu	maks. 1500 mm/s, można go regulować
Sposób transportu	Jeden etap
Zmiana wielkości	automatyczne
Interfejs I/O	SMEMA
Pozycjonowanie PCB (metoda wsparcia)	Magnetyczna szpilka/bloku oporowego/tabeli do góry i do dołu
System zaciskania PCB	Patentowane nad górnym/bocznym zaciskiem
Głowa drukująca	Dwie niezależne głowice drukarskie z napędem
Ciśnienie w wyciśnięciu	0.5 ~ 10 kg (kontrolę programu)
Prędkość drukowania	6-200 mm/s
Tryb drukowania	Raz / dwa razy
Rodzaj wyciekacza	Gumowe / stalowe ostrze szczotkowe ((Równik 45°/55°/60°)
System czyszczenia	Wzmocnione wchłanianie próżni, suchy, mokry, próżni trzy tryby
CCD FOV	8x6 mm
Zakres regulacji maszyny	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Wizja	Patrz w górę/dolno Struktura optyczna/CCD/geometria Pattern-match

Specyfikacja całej maszyny

Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
Czas cyklu	< 8 sekund
Zmiana produktu	Stary: <3 min, nowy: <5 min
Zaopatrzenie w powietrze	4~6 kgf/cm
Zasilanie	AC:220±10%,50/60HZ, 2,5 kW
Metoda kontroli	PC
System operacyjny	Windows XP/Win7
Wymiary maszyny	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maszyna	Około 1000 kg.

Cechy

System cyfrowy CCD posiada innowacyjną, zupełnie nową konstrukcję ścieżki optycznej z jednolitym oświetleniem okrągłym i koaksjalnym źródłem światła o wyjątkowej jasności.Ten podwójny system źródła światła pozwala na nieskończoną regulowanie poziomów jasności, ułatwiające łatwe rozpoznawanie różnych punktów oznakowania, nawet tych z nierównymi powierzchniami lub materiałami, takimi jak blachy cynowe, miedziane i srebrne, znaki lutowania na gorąco, FPC,i szerokiej gamy kolorów PCB.

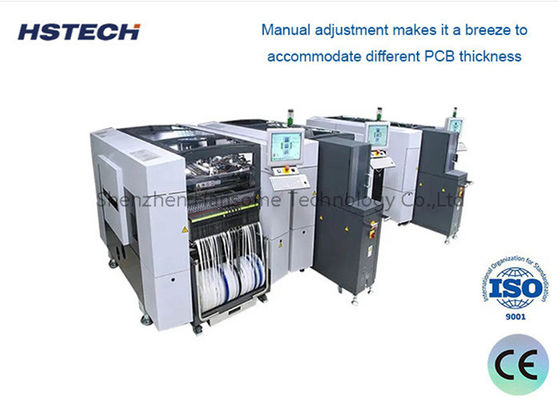

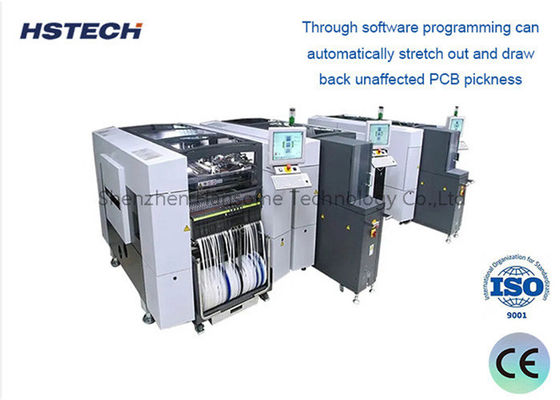

Wyposażony w precyzyjne możliwości regulacji grubości płytek, system posiada niezwykle niezawodną strukturę, która zapewnia stabilny ruch XY.co sprawia, że jest to proces bezproblemowy, który z łatwością dopasowuje różne grubości PCB.

Maszyna do wysokiej prędkości lutowniczej pasty z szpilką magnetyczną/blokiem podtrzymującym R-L Transport Model G5 0

O produkcie

Maszyna do wysokiej prędkości lutowniczej pasty z szpilką magnetyczną/blokiem podtrzymującym R-L Transport Model G5 1

O opakowaniach

Maszyna do wysokiej prędkości lutowniczej pasty z szpilką magnetyczną/blokiem podtrzymującym R-L Transport Model G5 3
