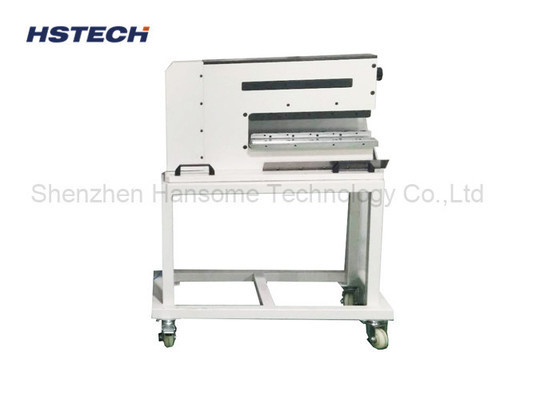

V-CUT PCB Pneumatyczny Depanelizer PCB z regulowaną wysokością ostrza dla łatwej obsługi

V-CUT PCB Pneumatyczny Depanelizer PCB z regulowaną wysokością ostrza dla łatwej obsługi

Nazwa marki:	HSTECH
Numer modelu:	HS-310L
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Pneumatyczny depanelizator PCB

Inne nazwy:

Separator PCB z wycięciem w kształcie litery V

napięcie:

AC100-240V

Długość PCB:

0~ 360 mm

Grubość PCB:

0,1 ~ 2,0 mm

Część u góry:

40 mm (maks.)

Część dolnej wysokości:

20 mm (maks.)

Użycie:

Płytka PCB, płyta aluminiowa, płyta PCB z wycięciem w kształcie litery V, tablica LED

Szczegóły pakowania:

drewniane opakowanie

Możliwość Supply:

100 zestawów miesięcznie

Podkreślić:

Urządzenia do odcinania płytek PCB w kształcie V-Cut

Urządzenia do odkręcania płytek PCB o regulowanej wysokości ostrza

Łatwe obsługiwanie urządzenia do odkręcania płyt PCB

Opis produktu

V-CUT PCB Pneumatyczny Depanelizer PCBz ustawialną wysokością ostrza dla łatwej obsługi

Wprowadzenie:

1Pneumatycznie napędzane i sterowane elektrycznie, wzór próbki.HS-310 stosuje się do oddzielnych precyzyjnych płyt SMD PCBA lub cienkich płyt.

2Maszyny oddzielające z nożem prostym zostały zaprojektowane w celu starannego oddzielenia wstępnie złożonych płyt bez gięcia lub napięcia.Nawet wrażliwe komponenty SMD, takie jak kondensatory ceramiczne, nie ulegną uszkodzeniu podczas oddzielnego procesuPoprawa jakości produktów.

3Dzięki specjalnej konstrukcji ostrza, deski z wysokimi elementami umieszczonymi blisko krawędzi mogą być bezpiecznie oddzielone.Noże w kształcie klinów są używane do cięcia paneli w rowieUmożliwia to bezpieczne oddzielenie desek o grubości mniejszej niż 1 mm bez obciążenia cięcia.

Charakterystyka:

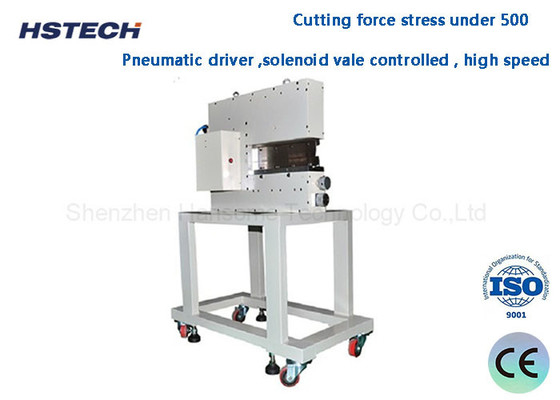

1. Siła cięcia nie przekracza 500, brak wibracji i hałasu podczas procesu cięcia, aby zapobiec uszkodzeniu precyzyjnych komponentów.

2.Pneumatyczny kierowca, sterowany przez solenoid, duża prędkość.

3Wysokość górnej i dolnej łopatki jest regulowana. Próżnię do wstawiania płyty PCB można łatwo regulować poprzez ustawienie przycisku na górnej stronie maszyny.

4.Poniższa wysokość ostrza regulowane przedniej i rzeczywistej części może być regulowane oddzielnie, nie trzeba shim, które sprawiają, że zmiana i regulowanie ostrza łatwiejsze. ostrze może ostrzenie wiele razy, niższy koszt.

5.PCB lub cienka płyta bez rury w-może dostosować tacę i zapobiegać zatrzymanie urządzenia pozycjonowania.

6.Operacja i konserwacja mogą być wykonywane również przez niewykwalifikowany personel.

Specyfikacja:

Nazwa produktu	Depanelisator PCB
Model	HS-310L
Wysokość części	Maksymalnie 40 mm
Wysokość części dołu	Maksymalnie 20 mm
Zaopatrzenie w powietrze	5 kgf/cm
Produkcja	12.5 tony brutto
Wydajna długość cięcia	1-360 mm
Rozmiar ostrza liniowego	36043,56 mm
grubość PCB	0.1mm~2.0mm ((Z gałęzią w kształcie) 0.1 mm ~1.0 mm ((bez gałęzi w kształcie litery V))
Materiał ostrza	Import wysokiej jakości narzędzia stalowe
Prędkość oddzielania	1-300 mm/s
Gęstość cięcia w kształcie litery V	00,3-3,5 mm
Zużycie powietrza	200-400 ((l/min)
Rozmiar maszyny	700325400 mm
Waga	130 kg
Odpowiednia deska	Wszystkie deski w kształcie V

Obszary zastosowania:

1Produkcja elektroniki
SMT (Technologia montażu powierzchniowego)
W procesie produkcji SMT maszyna do deskowania jest używana do oddzielenia płyt obwodowych, które zostały załapane i lutowane w celu późniejszego testowania i pakowania.

2Badania i rozwój i prototypowanie
Badanie próbek
W rozwoju nowych produktów maszyna do rozgrzewania pomaga szybko oddzielić próbki do testowania i oceny.

3Produkcja w małych partiach
Elastyczna produkcja
Przystosowana do potrzeb produkcji w małych partiach, maszyna do obcinania może regulować parametry cięcia zgodnie z różnymi wymaganiami w celu zwiększenia elastyczności produkcji.

4Naprawa i serwis
konserwacja płyt obwodowych
W trakcie procesu naprawy maszyna defanelowa może oddzielić uszkodzoną część płyty obwodnej w celu wymiany i naprawy.

Płyty aplikacyjne:

V-CUT PCB Pneumatyczny Depanelizer PCB z regulowaną wysokością ostrza dla łatwej obsługi 0

V-CUT PCB Pneumatyczny Depanelizer PCB z regulowaną wysokością ostrza dla łatwej obsługi 1

V-CUT PCB Pneumatyczny Depanelizer PCB z regulowaną wysokością ostrza dla łatwej obsługi 3
