Wysokiej precyzji 4-osiowe lutowanie robotyczne z regulowalnym rozdawaniem pasty lutowniczej do montażu PCB

Wysokiej precyzji 4-osiowe lutowanie robotyczne z regulowalnym rozdawaniem pasty lutowniczej do montażu PCB

Nazwa marki:	HSTECH
Numer modelu:	HS-S5331R
MOQ:	1 SET
Cena £:	negotiable
Warunki płatności:	D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

4-osiowy automatyczny robot lutowniczy stacjonarny

napięcie:

110V/220V AC

Moc ogrzewania:

150w

Platforma:

Samotny

Gwarancja:

1 rok

Prędkość ruchu:

Oś X * Y * R: 0,1 ~ 600 mm/s, oś Z: 0,1 ~ 300 mm/s

Szczegóły pakowania:

Drzewna obudowa

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

4-osiowa robota do lutowania z interfejsem HMI na ekranie dotykowym dla łatwego programowania i sterowania

Opis produktów

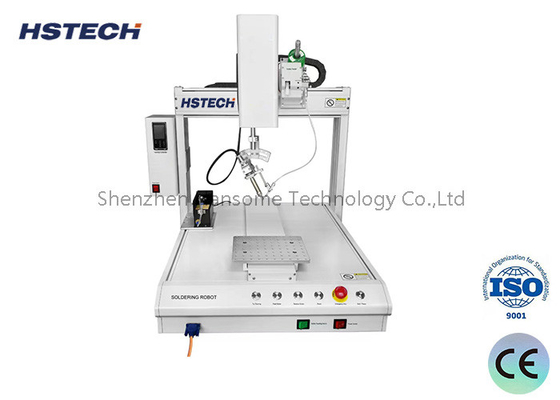

Automatyczny 4-osiowy robot lutowniczy biurowy:

Przegląd:
Jest to kompaktowy, 4-osiowy system lutowania robotycznego, zaprojektowany do precyzyjnego lutowania i montażu.konstrukcja rekonfiguracyjna, która może być dostosowana do różnych zastosowań do lutowania PCB i komponentów elektronicznych.

Charakterystyka:

4-osiowe ramię robotyczne z ruchem X, Y, Z i obrotowym (θ)
Silniki serwokompresowe o wysokiej precyzji do dokładnego pozycjonowania

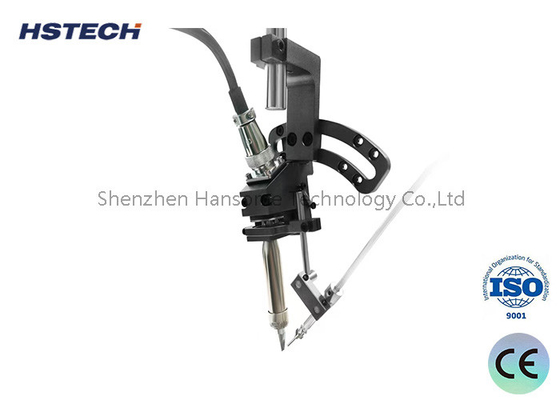

Zintegrowana końcówka lutownicy z regulacją temperatury
Automatyczny system podawania drutu lutowego
Moduł rozdawania pasty lutowej regulowany
Kompaktny odcisk pulpitu (około 24" x 18" x 24")
HMI dotykowy do programowania i sterowania
Kompatybilny ze standardowym kodem G dla łatwej integracji

Wysokiej precyzji spawanie

4 wysokoprecyzyjne łożyska umożliwiają precyzyjne, powtarzalne pozycjonowanie łączy lutowych
Zaawansowane systemy widzenia zapewniają wyrównanie części i wykrywają wady
Zaprogramowane sterowanie temperaturą i czasem trwania zapewnia stałą jakość złącza lutowego

Doskonała wydajność

Całkowicie automatyczne spawanie zastępuje pracę ręczną i znacznie zwiększa zdolność produkcyjną
Inteligentny algorytm planowania ścieżki optymalizuje cykl pracy i wykorzystanie materiałów
Bezproblemowe zintegrowanie istniejących linii produkcyjnych w celu poprawy ogólnego przepływu procesu

Doskonała niezawodność

Wytrzymała konstrukcja w klasie przemysłowej zapewnia długotrwałe stabilne działanie
Inteligentne wykrywanie usterek i samodzielna diagnostyka zmniejszają czas przestojów
Kompleksowe rejestrowanie danych procesów zapewnia identyfikowalność jakości

Elastyczny i zróżnicowany

Odpowiednie do elementów elektronicznych różnych rozmiarów, kształtów i materiałów
Programatyczny interfejs łatwo integruje się z linią produkcyjną
Dostosowane rozwiązania w oparciu o konkretne potrzeby

Zastosowanie:

1Komponenty elektroniczne
2Płyty PCB
3.Płytka zasilania
4Produkty cyfrowe
5.Złącza/przewody elektroniczne
6Światło LED
7.Monitor LCD/Moduł wyświetlania

8.Przedmioty telefonii komórkowej i akcesoriów

Funkcje oprogramowania:

Intuicyjne interfejs programowania z zawieszeniem teach
Wspiera programowanie kodu G dla automatycznych rutyn
Wykrywanie oznakowania wiarygodnego
Monitorowanie procesów i rejestrowanie danych
Możliwości zdalnego monitorowania i sterowania

Specyfikacja:

Model	HS-S5331R 4-osiowy robot automatycznego lutowania biurowego
napięcie	110V / 220V AC
Tryb sterowania	4-osiowy silnik precyzyjny
Zakres działania (X * Y * Z)	400 x 400 x 80 mm
Prędkość ruchu	Oś X * Y * R: 0,1 ~ 600 mm/s, oś Z:0.1~300 mm/s
Dokładność powtarzalności	±0,02 mm (X * Y * Z)
Minimalna analiza	±0,01 mm (X * Y * Z)
Moc ogrzewania:	150 W
Pojemność programu	Max 999 Programy
Średnica drutu lutowego	0.5, 0.6, 0.8, 1.0, 1,2 ((mm)
Zakres temperatury przedgrzewania	0-500 stopni
Wymiary zewnętrzne	523 x 560 x 895 mm
Waga	około 70 kg

Opis robota lutowniczego:

1Robot wieloosiowy z napędem precyzyjnego silnika krokówkowego i zaawansowanym algorytmem sterowania ruchem skutecznie poprawia dokładność pozycjonowania i dokładność powtarzania.
2Dzięki wbudowanemu sterowaniu komputerowemu robot może wykonywać różne zadania, takie jak operacja lutowania pojedynczego/jednorazowego/cyklicznego.
3.Wraz z Teaching Pendant, można wprowadzić bezpośrednio współrzędne złącza lutowego, lub można nauczyć i odtworzyć współrzędne pozycji.Nawet początkujący mogą szybko zrozumieć podstawowe zasady operacji..
4. Jednostka lutownicza może być regulowana w dowolnym kierunku. Może osiągnąć 360 stopni obrotu poprzez sterowanie oś R, zgodnie z podkładką lutowniczą i komponentami,można ustawić na życzenie czasy podawania lutowania, czas podgrzewania i czas lutowania, aby osiągnąć skomplikowane prace lutowe..
5. Za pośrednictwem zewnętrznego interfejsu I / O, w celu osiągnięcia kontroli w czasie rzeczywistym robota lutowniczego, inteligentnego systemu sterowania, wykonywania funkcji alarm błędu i wysokiej prędkości ruchu.Inteligentny program główny, osiągnąć automatyzację i inteligentny proces lutowania.

Wysokiej precyzji 4-osiowe lutowanie robotyczne z regulowalnym rozdawaniem pasty lutowniczej do montażu PCB 0

Wysokiej precyzji 4-osiowe lutowanie robotyczne z regulowalnym rozdawaniem pasty lutowniczej do montażu PCB 2

Opakowanie i dostawa

Pozycja	Roboty lutownicze 4-osiowe do biurka
Pakiet	1 zestaw w jednym drewnianym kartonie jako warunek bezpieczeństwa
Wymiar zewnętrzny	660 mm x 550 mm x 900 mm
Waga	Około 75 kg.
Dostawa	około 20 dni roboczych
Wypłata	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Przesyłka	A.Przez kuriera: 4-7 dni roboczych według oferty specjalnej
	B.Lot lotniczy: 7 dni roboczych na wyznaczonym lotnisku
	C.Na morzu: 20-25 dni roboczych w wyznaczonym porcie

Wysokiej precyzji 4-osiowe lutowanie robotyczne z regulowalnym rozdawaniem pasty lutowniczej do montażu PCB 3
